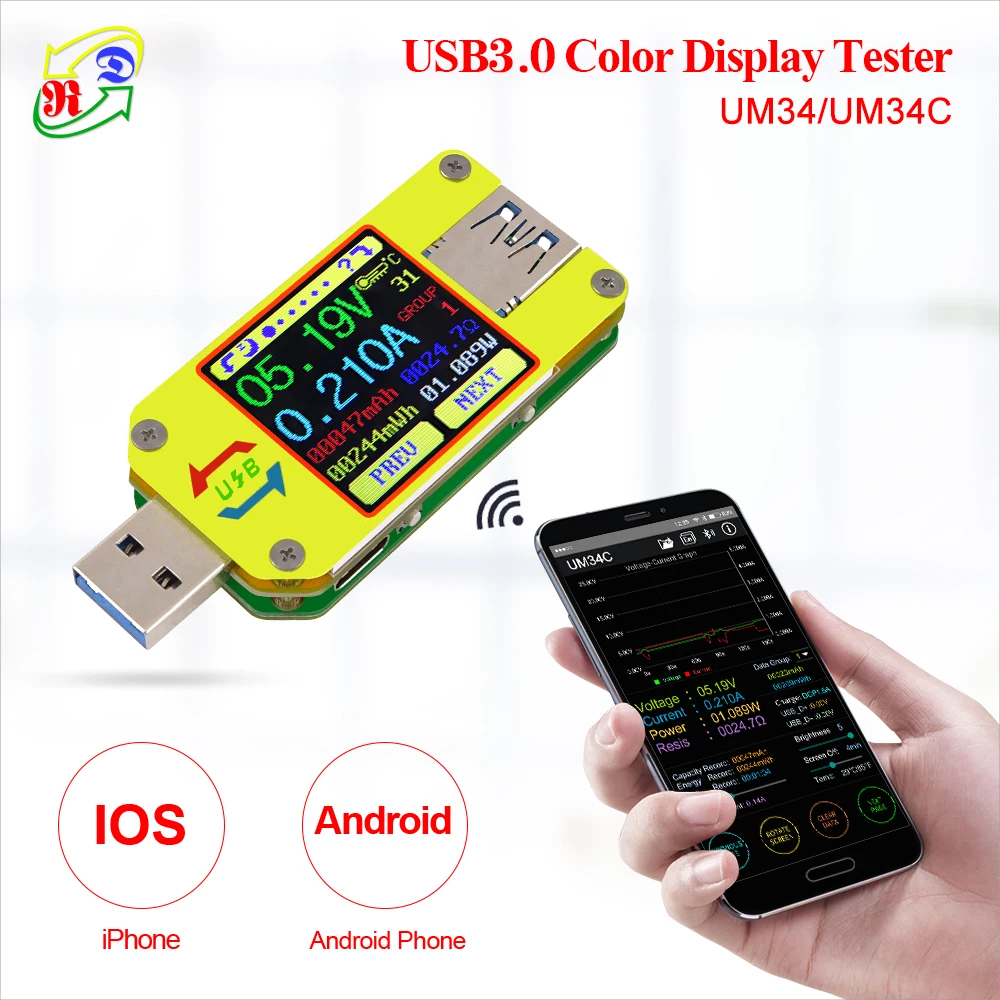

UM34 UM34C Для APP USB 3,0 Тип-C DC Вольтметр Амперметр Напряжение измеритель тока, для батареи зарядки измерения Кабельный тестер сопротивления

Описание

Технические Поддержка

Примечание:

От по китайскому времени 15 декабря, 2018, UM34C начать поддержка приложение для Android и IOS (Устройство должно превышать iPhone 6)

, Поиск... метра в APP store (в том случае, если вы покупаете его после Dec 15st на RD официального магазина Carter's, Поддержка IOS app, перед тем, как 15st, его нельзя)

LD35Новый USB интеллигентая (ый) Электронная нагрузка, в том случае, если вы хотите узнать больше, пожалуйста, снимите здесь: Https://www.aliexpress.com/store/product/RD-LD25-Electronic-Load-resistor-USB-Interface-Discharge-battery-test-LED-display-fan-adjustable-current-voltage/923042_32882318330.html

HD35:-USBТриггерИнтеллектуальная электронная нагрузка, если вы хотите узнать больше, пожалуйста, очистите здесь:Https://www.aliexpress.com/item/RD-HD25-HD35-Trigger-QC2-0-QC3-0-Electronic-USB-Load-resistor-Discharge-battery-test-adjustable/32917594486.html

Полноцветный ЖК-дисплей USB 2,0

-Модель:UM34/UM34C

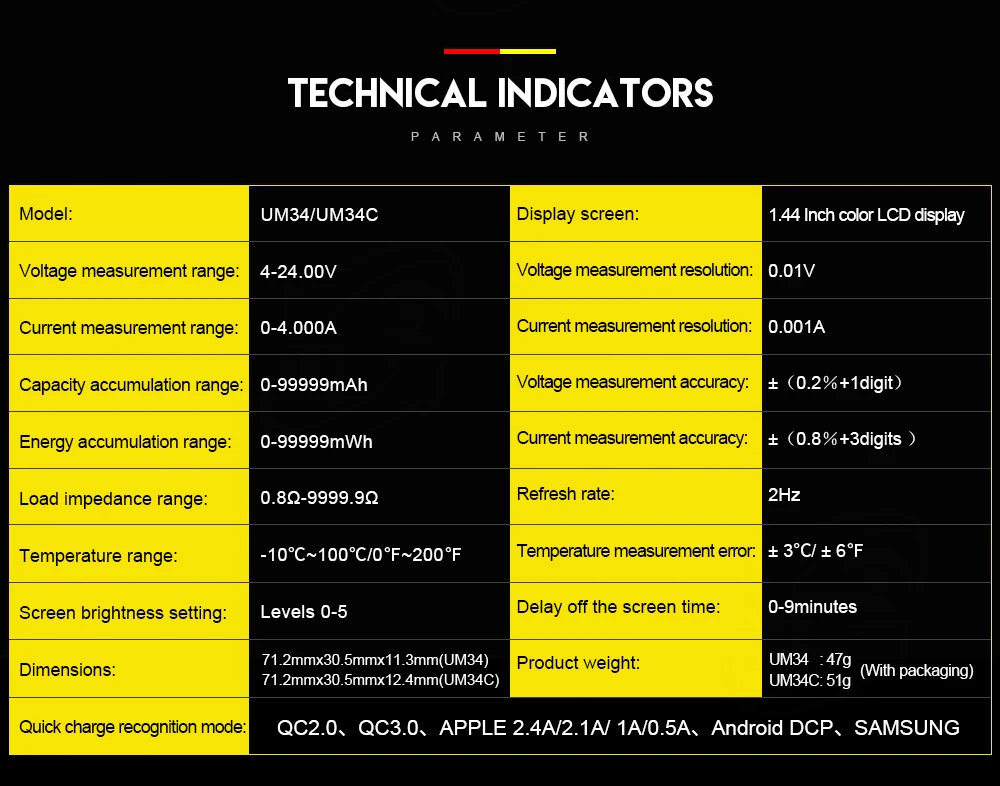

Технические параметры:

Модель изделия: UM34/UM34C Экран дисплея: цветной ЖК-дисплей 1,44 дюйма

Диапазон измерения напряжения: 4-24,000 в разрешение измерения напряжения: 0,01 в

Диапазон измерения тока: 0-5.0000A разрешение измерения тока: 0.001A

Ёмкость накопление rannge: 0-99999 мА/ч, Напряжение измерения Точность: ± (0.2% + 1 деление)

Диапазон сккумуляции энергии: 0-999,99wh точность измерения тока: ± (0.8% + 3 цифры)

Диапазон сопротивления нагрузки: 0,8 Ω-9999,9 Ω диапазон измерения времени: 0-99h59min59s

Диапазон температур:-10 ° ~ 100 °/0 ° ~ 200 ° погрешность измерения температуры: ±3°/±6°

Настройка яркости экрана: 0-5 уровней время автоматического выключения экрана: 0-9 мин

Диапазон графов напряжения: 0-24,00 в диапазон графов тока:-4.000A

Частота обновления: 2 Гц режим распознавания быстрой зарядки: QC2.0.QC3.0. APPLE 2.4A/2.1A/1A/0.5A.Android DCP. SAMSUNG

Размер продукта: 71,2 мм x 30,5 мм x 12,4 мм (UM34C)/71,2 мм x 30,5 мм x 11,3 мм (UM34)

Скачивания файлов следующим образом:

-1 шт., руководство пользователя и Android ссылка для загрузки приложения:Http://www.mediafire.com/folder/5c877rc21tp1p/UM34

2, Приложение для Android и IOS:ПоискХм метрНа iphone APP store для загрузки

3. Приложение для Android:Поиск Хм метрНа Google playДля того, чтобы загрузить вниз

Обратите внимание:

1,UM34C Тип порт type-c-это только для того, чтобы измерить Тип-c кабель, не поддерживает все тип-c для быстрой зарядки и зарядное устройство PD), а также не имеют вспышка триггера для Тип-c. (Потому что есть только один порт type-c, а не type-c; для UM25C он может поддерживать быструю зарядку type-c, но не триггер.)

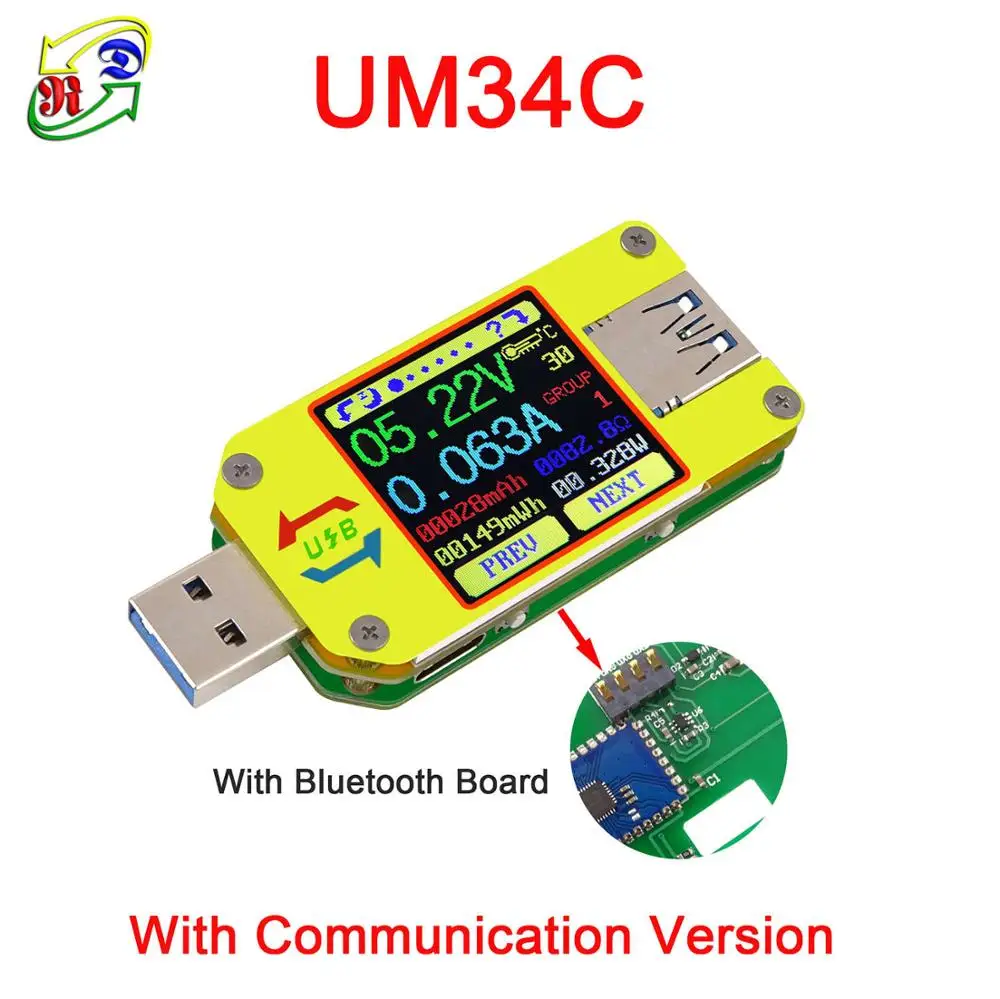

2. UM34 не является версией для связи, не поддерживает какие-либо связи для ПК и телефона в любом случае. UM34C является conmmunication версии, подключение по Bluetooth.И UM34C не имеем программное обеспечения для подключения к компьютеру, у нас есть только приложение для android.(Некоторые фирменные телефоны android system bElongs для пользовательской системы, наше приложение не совместимо, например xiao mi, Nokia и других брендов, поэтому, пожалуйста, загрузите и протестируйте перед покупкой,Осторожно покупайте).

3.С помощью приложения на телефоне (Android 5,0 и более поздних версий, а также IOS 8 и более поздних версий. Поддержка 18 видов языков, китайский, английский и Россия ....)

4.Есть какие-то проблему несовместимости между некоторыми android телефон и наш bluetooth доска, для того, чтобы оформить покупку, внимательно, как, например, samsung NOTE8/S8

5, для Android и IOS приложения:

А: Приложение поддерживает только android 5,0 и более поздних версий, а также IOS 8 и более поздних версий.

B: Позволяет приложение делать в фоновом режиме, не быть очищенным.

C:Разрешить самозапуск приложения.

D:Позволяет приложение оставаться после блокировки экрана, не быть очищенным.

E,Тип порт type-c-это только для того, чтобы измерить Тип-c кабель, не поддерживает все Typ type-c для быстрой зарядки и зарядное устройство PD), а также не пусковое устройство. (Потому что есть только один type-c в порту, для UM25C, он может поддерживать type-c quick charge, но не триггер.)

6.Описание видео:Https://www.youtube.com/watch?v=zZCPJQrqKPU

Тест клиента Видео: https://www.youtube.com/watch?v=Ns5Jw7O77Mc

Приложение для Android и IOS операции:Https://www.youtube.com/watch?v=K_IpRdneCwY&feature=youtu.be

Серия UM USB цветной Тестер экрана Таблица различий:

UM24 (C)	UM25 (C)	UM34 (C)
USB порт	USB2.0		USB3.0
Дополнительный порт	Микро USB	Микро USB TYPE-C в TYPE-C вне	Микро USB TYPE-C в
Напряжение диапазон измерений	4,5-24,00 V	4-24,000 V	4-24,00 V
Напряжение Дискретность	0,01 V	0,001 V	0,01 V
Напряжение точность измерений	± (0.2% + 1 цифра)	± (0,5 ‰ + 2 цифры)	± (0.2% + 1 цифра)
Диапазон измерения тока	0-3.000A	0-5.0000A	0-4.000A
В настоящее время Дискретность	0.001A	0.0001A	0.001A
Точность измерения тока	± (0.8% + 3 цифры	± (1‰ + 4 цифры)	± (0.8% + 3 цифры)
Ёмкость накопление диапазон	0-99999 мА-ч
Накопление энергии диапазон	0-99999mWh
Нагрузки диапазону сопротивления	1,5 Ω-9999,9 Ω	0,8 Ω-9999,9 Ω
Температура диапазон	-10 ° ~ 100 °/0 ° ~ 200 °
Температура погрешность измерений	± 3 °/± 6 °
Экран настройки яркости	Уровнях, возраст 0-5 лет
Задержка выключения экрана	0-9minutes
Поддерживается Быстрая зарядка протокол	QC2.0.QC3.0. FCP. AFC. PE2.0	QC2.0.QC3.0. FCP. AFC. PE2.0 Huawei SCP Huawei40W quick charge OPPO VOOC SuperVOOC, мгновенная зарядка OnePlue тире с функцией быстрой зарядки	QC2.0.QC3.0. FCP. AFC. PE2.0 OPPO VOOC, мгновенная зарядка OnePlue тире с функцией быстрой зарядки
Идентифицируемые протокола быстрой зарядки	QC2.0.QC3.0	QC2.0/QC3.0 Apple2.4A/2.1A/1A/0.5A Android, монокальция фосфат SAMSUNG
Специальная функция	Нет	Одна кнопка для закрытия экрана, напряжение тока 2в1 графика. Бесплатно установить их цвет, Bluetooth переключатель, Предыдущая страница
Интерфейс разницу	Без предварительного согласия страница	UM25 может проверить предыдущую страницу и имеет значок с направлением вращения, подсказкой о помощи и выключенным экраном в верхней части интерфейса
Аппаратные средства разницу	Без Bluetooth переключатель	Bluetooth переключатель
При нажатии любой кнопки при включении модуля будет отображаться несколько вариантов	1. Выбирает китайский интерфейс 2. Выбирает английский интерфейс. 3. Нулевое значение тока	1. Выбирает китайский интерфейс 2. Выбирает английский интерфейс. 3. Сброс настройки системы	1. Выбирает китайский интерфейс 2. Выбирает английский интерфейс. 3. Сброс настройки системы 4. Нулевое значение тока
Приложение	Поддержка IOS8.0 или выше/Android5.0 или выше (UM24C не поддерживает приложение IOS)
Программное обеспечение для ПК	Поддержка WIN7 или выше		Нет

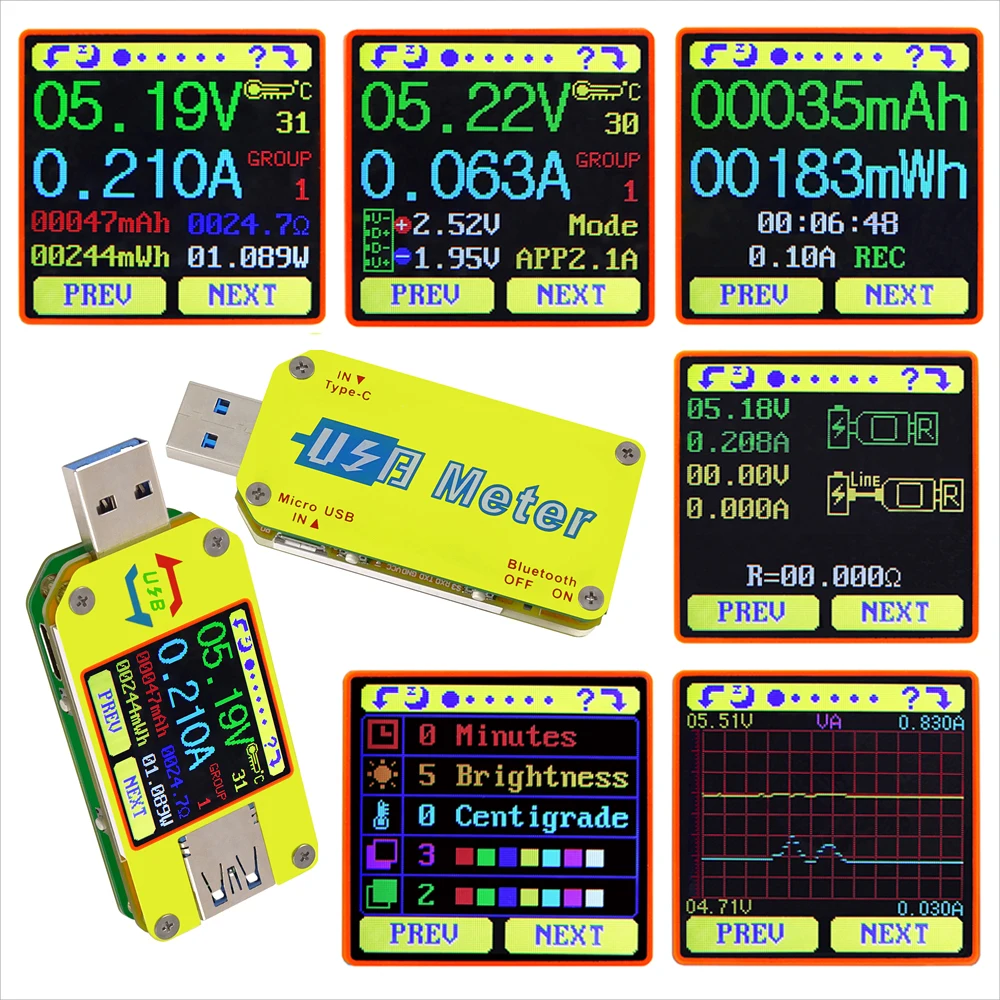

Измерение основных Интерфейс	Быстрое распознавание заряда Интерфейс	Зарядка Запись Интерфейс
Кабель для подключения данных интерфейс измерения сопротивления	Измерение Графический Интерфейс	Системы настройка параметров Интерфейс

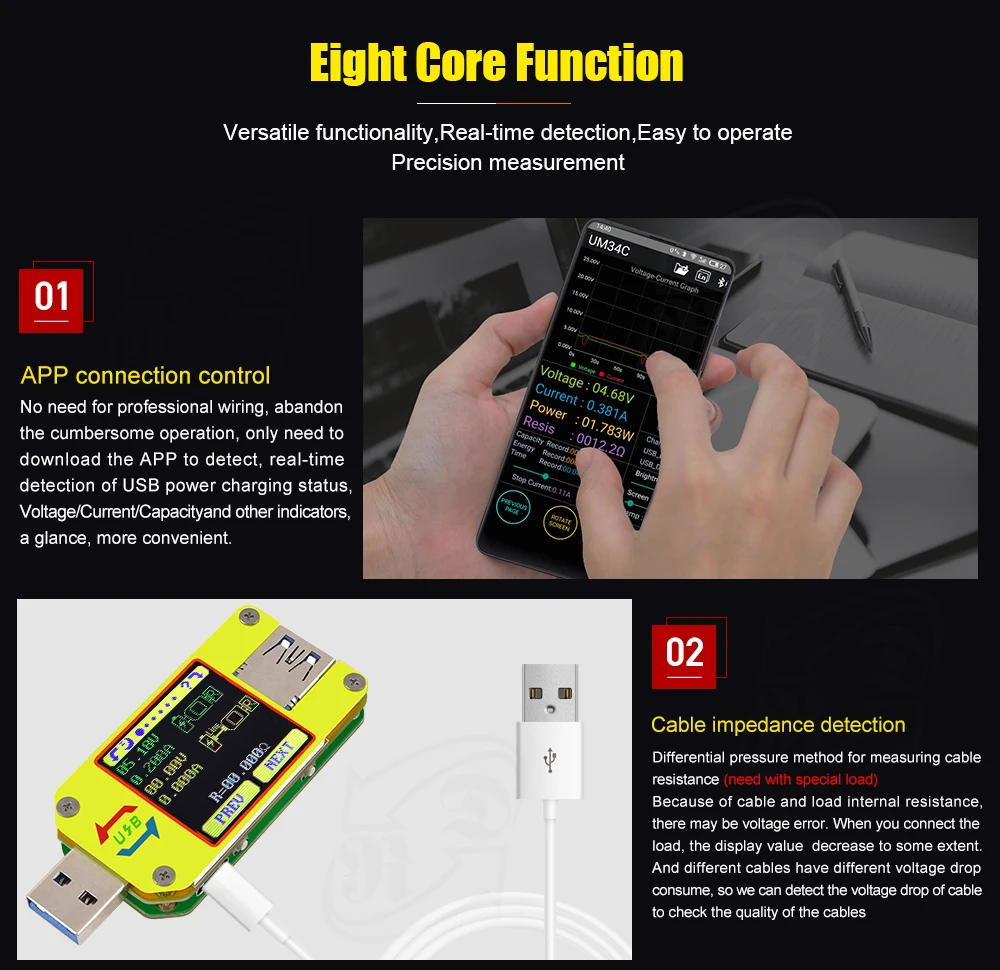

Ядро Функция:

USB 3,0 порт	Быстрое распознавание заряда
На китайском и английском языках помочь интерфейс	Android с помощью приложения на телефоне Управление
Запись данных и хранить	Ёмкость/обнаружения энергии
Поверните экран в 4 направлениях	Обнаружение напряжения/тока/мощности
Метод измерения сопротивления кабеля дифференциального напряжения

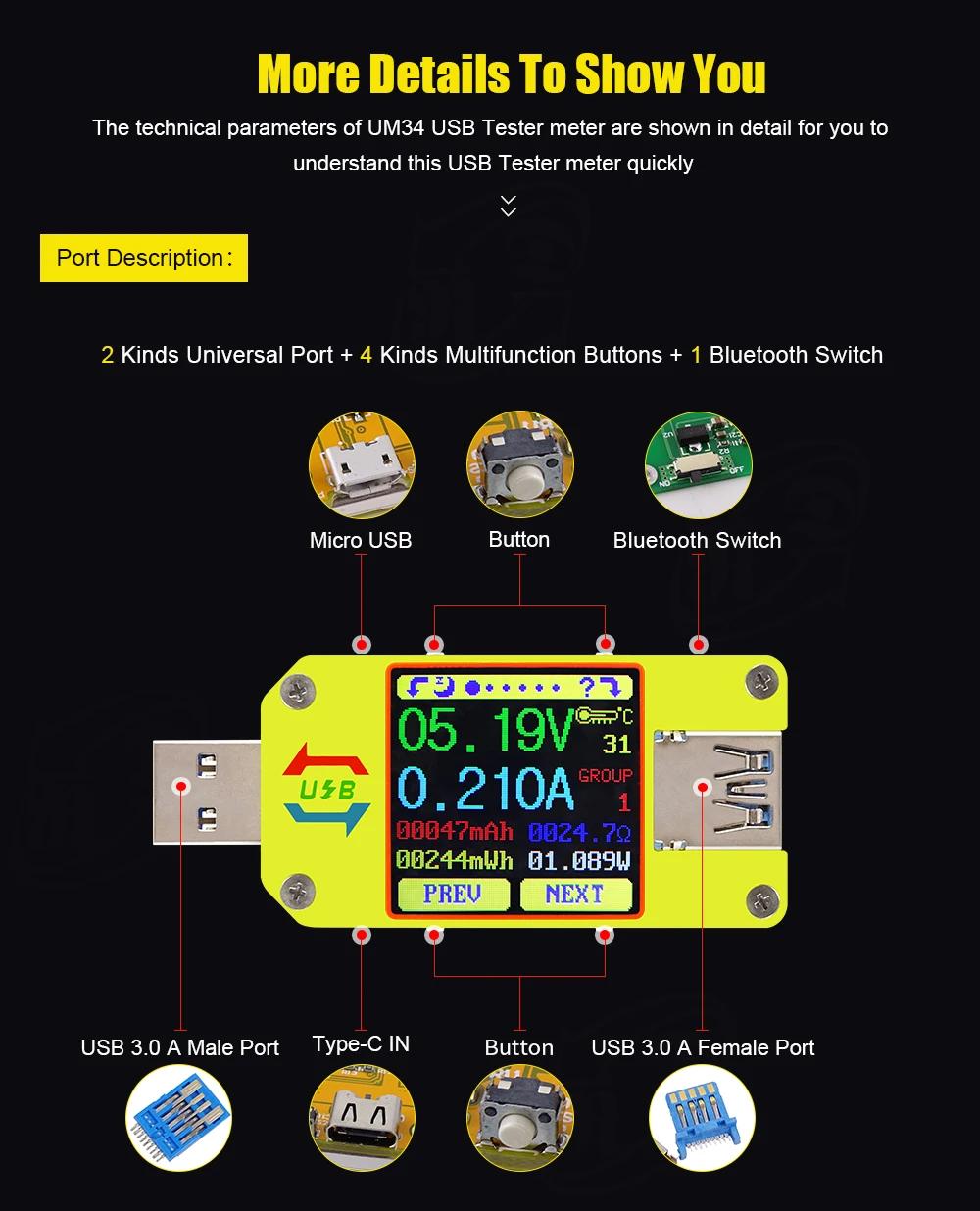

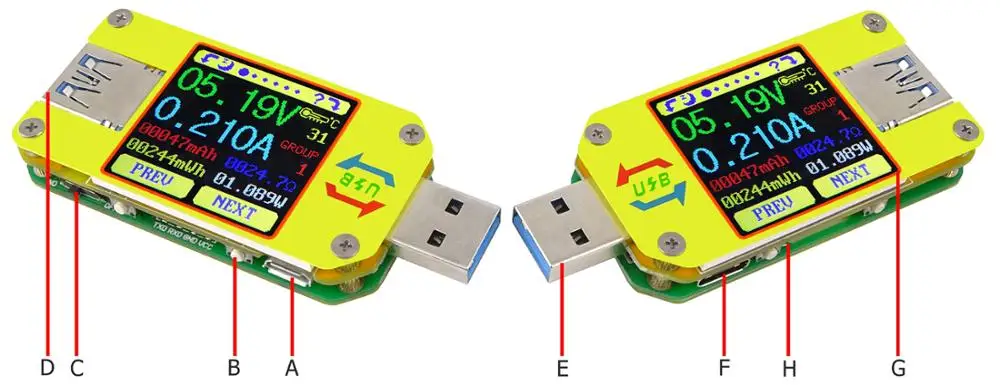

Нагрузки подключения Функция обнаружения (экран автоматически выключается, подключите нагрузки, экран Авто освещения) Внешний вид устройства A: порт Micro USB B: многофункциональные кнопки (4 шт.) C: Bluetooth переключатель D: разъем USB 3,0 A E: USB 3,0 A мужской порт F: входной порт типа C (только VBUS. GND. CC1.CC2 четыре провода) F: Тип-C Вход Порты и разъёмы (только для USB к Тип с разъемами типа c и измерьте сопротивление кабеля) G: цветной экран 1,44 дюйма H: индикатор Bluetooth: при подключении к хост-компьютер программное обеспечение для управления, индикатор Bluetooth изменяется от мигания для того, чтобы в установившемся состоянии. При подключении на экране отображается значок Bluetooth. (Только версия связи Bluetooth). Интерфейс подскажите, представляющие функции 1:Нажмите и удерживайте клавишу, чтобы повернуть экран влево 2:Нажмите клавишу, чтобы закрыть экран 3:Нажмите клавишу, чтобы открыть интерфейс справки 4:Нажмите и удерживайте клавишу, чтобы повернуть экран вправо 5:Нажмите клавишу PREV на предыдущую страницу 6:Пресс следующий ключ к следующей странице

7: пройденное расстояние в Напряжение измерения

8: измерения силы тока

9: накопленные Ёмкость

10: накопленной энергии

11: Температура измерения

12: номер используемой группы данных

13: нагрузки эквивалент сопротивление

14: Мощность измерения

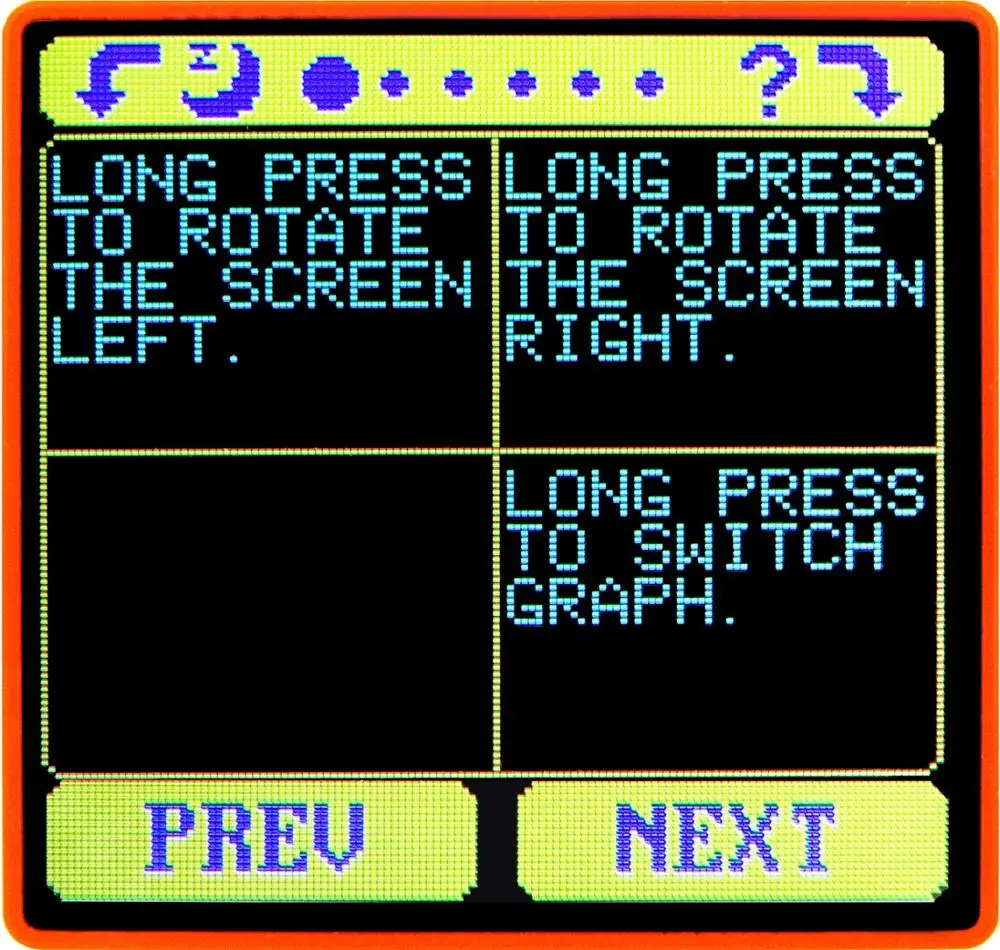

Нажмите кнопку '?' для входа в интерфейс, как показано выше:

Нажмите и удерживайте кнопку «next» для переключения группы данных. Usb-тестер может предоставить в общей сложности 10 групп данных для сохранения и просмотра. Они пронумерованы 0-9.

С помощью групп данных 1-9 выбранный ток mAh и mWh будут сохранены после отключения питания. Они продолжат накапливаться при следующем включении тестера. Когда выбранная группа данных равна 0, текущее значение mAh и mWh будет временно сохранено при отключении питания. При следующем питании устройства эти значения будут восстановлены и начнут мигать. В тех случаях, когда аккумулированная мАч превышает 1 мАч, предыдущие данные будут очищены и накопление будет перезапущен.

При выборе группы данных нажмите и удерживайте кнопку PREV, чтобы очистить мАч и mWh.

(Как показано на фото)

Пресс 'NEXT', чтобы переключиться на быстрое распознавание заряда Интерфейс.

Интерфейс 3: Интерфейс записи зарядки

18: накопленные Ёмкость

19: накопленной энергии

20: Отображение времени: общее накопленное время записи.

21: Ёмкость для экономии энергии/статистика ток срабатывания

22: REC: индикатор состояния записи. 'REC' отображается в красном цвете, свидетельствует о том, что запись прекращается. «REC», отображаемый зеленым цветом, означает, что запись Идет.

После включения питания, когда ток течёт больше, чем низкое значение тока триггера. Система автоматически начинает записывать накопленные мощности, энергии и времени. В 'REC' индикатор будет меняться от красного к зеленому цвету.

Для того, чтобы установить низкое текущее значение триггера, нажмите и удерживайте в течение нескольких секунд кнопку «Вперед», чтобы подчеркнуть значение, затем нажмите на "'PREV'" кнопка для регулировки значения по мере необходимости. Значение может быть установлен в любом месте между 0.01A-и 0.30A. (10mA для 300mA).

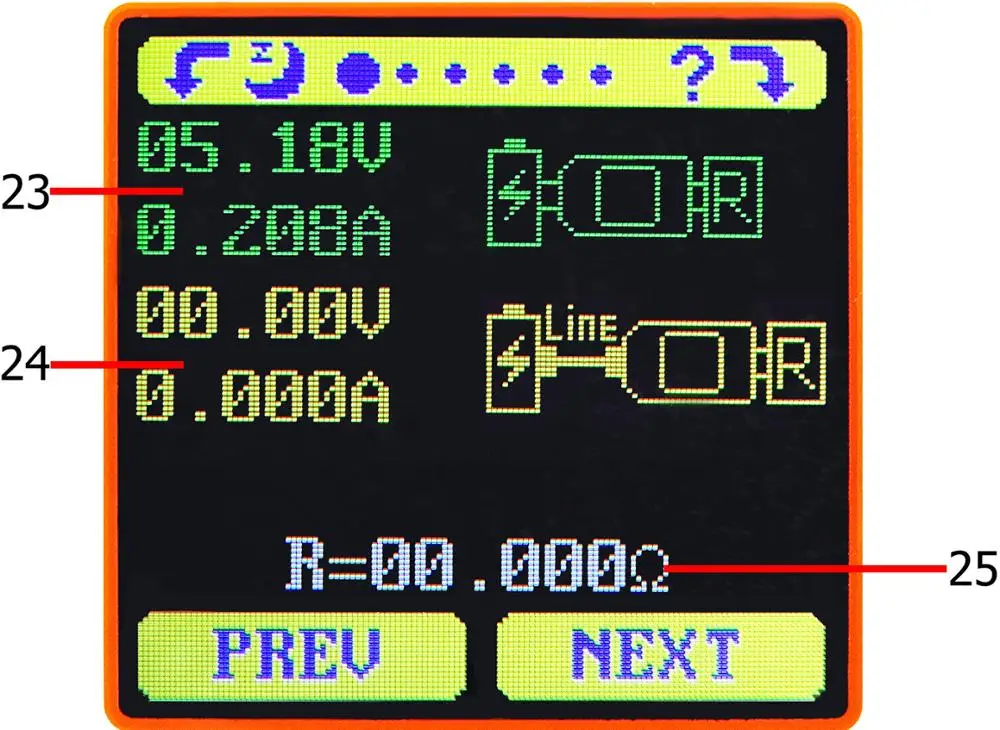

Пресс «Next» кнопку, чтобы переключиться на соединительный кабель передачи данных измерения сопротивление Интерфейс.

Пресс и удерживайте кнопку «NEXT», чтобы переключиться на D + D-Графический, как показано на картинке

Этот интерфейс отображает D +/D-прибор для измерения напряжения с течением времени 0-3,3 V диапазон и будет автоматически регулировать отображаемый диапазон в режиме реального времени в связи с D +/D-перепады напряжения.

Пресс кнопку 'NEXT', чтобы переключиться на система интерфейс настройки параметров.

Интерфейс 6: интерфейс настройки параметров системы

26: автоматического отключения экрана

27: Экран яркости

28: Температура дисплей C/F

29: тематический цвет фона

30: основной цвет темы

Пресс и удерживайте кнопку «Next» кнопку, чтобы войти в состоянии настройки, Пресс «NEXT» кнопку, чтобы шаг через опции автоматического отключения экрана, уровень яркости, модулей температуры, тематический фон цвет и тема основной цвет. Остановитесь на значение, которое вы хотите изменить, а затем нажмите кнопку "Предыдущая" кнопку, чтобы изменить режим настройки.

Для автоматического отключения экрана настройки нажмите "'PREV'" неоднократно шаг, несмотря на то, что 10 вариантов от 0 до 9 минут. По умолчанию в течение 1 минуты.

Для настройки яркости экрана нажмите «PREV» для многократного шага, хотя 6 вариантов от 0 до 5, где 0-самый низкий уровень яркости, а 5-самый высокий. Яркости по умолчанию является 4.

Для модулей температуры, нажав кнопку 'Next' переключает настройки между C и F. Настройка Температуры по умолчанию-C.

Для цвета фона темы Нажмите «PREV», чтобы повторно шагать, используя 7 вариантов от 0 до 6, где Цветовая последовательность-красный, зеленый, синий, желтый, светло-голубой, розовый, белый и черный. Цвет по умолчанию-2 шт., синий.

Для тематического основной цвет, нажмите "'PREV'" неоднократно шаг, несмотря на то, что в 7 вариантах от 0 до 6, где цвет обуви зависит от красный, зеленый, синий, желтый, светло-голубой цвет, розовый, белый и черный. Цвет по умолчанию-6, белого цвета.

На каких-либо настроек, нажмите и удерживайте в течение нескольких секунд 'Next' кнопку, чтобы выйти из меню настроек.

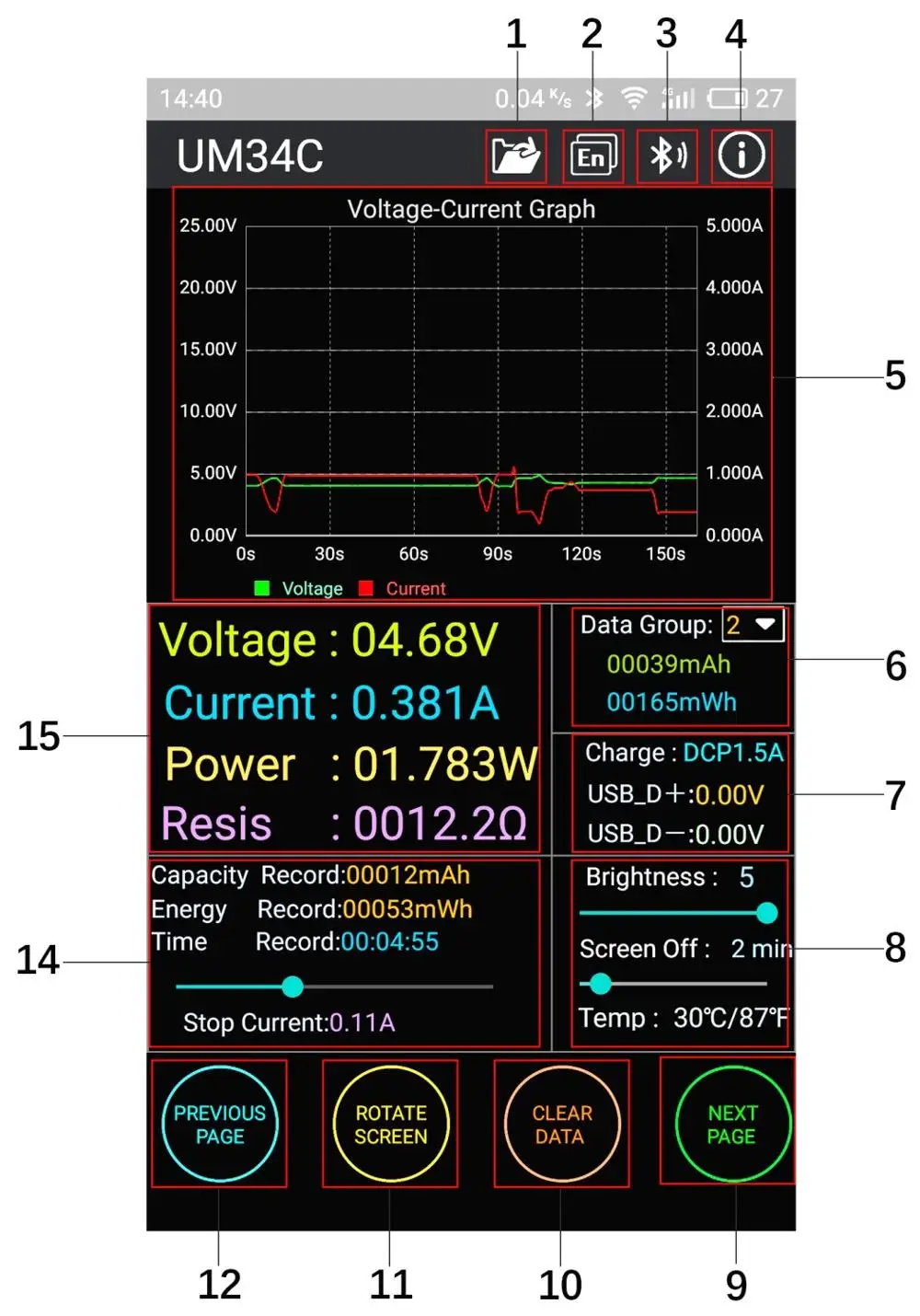

UM34C Android APP инструкция

1. Установка приложения:

Примечание: приложение поддерживает только Android 5,0 и более поздних версий

UM34C Android для загрузки приложения:Http://www.mediafire.com/folder/5c877rc21tp1p/UM34

1,1 ссылка для загрузки приложения:Http://www.mediafire.com/folder/5c877rc21tp1p/UM34, Выбирайте UM34C android APP файл для загрузки, вы можете использовать компьютер, чтобы загрузить, а затем отправлен на телефон, или использовать телефон загрузить напрямую.

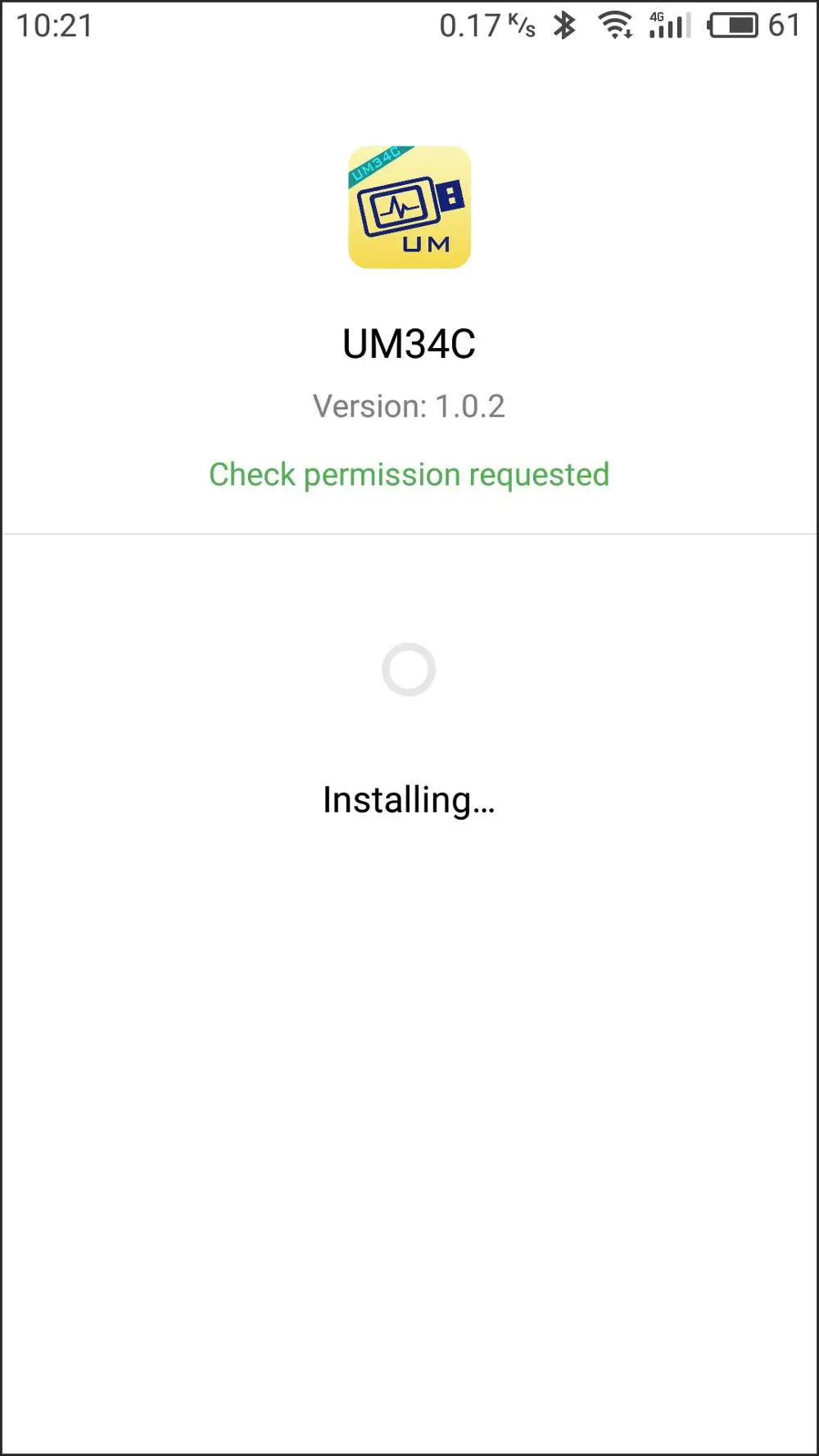

1,2 Откройте установочный посылка

А		B
C		D

2. После того, как Установка значок приложения на рабочем столе, как на картинке

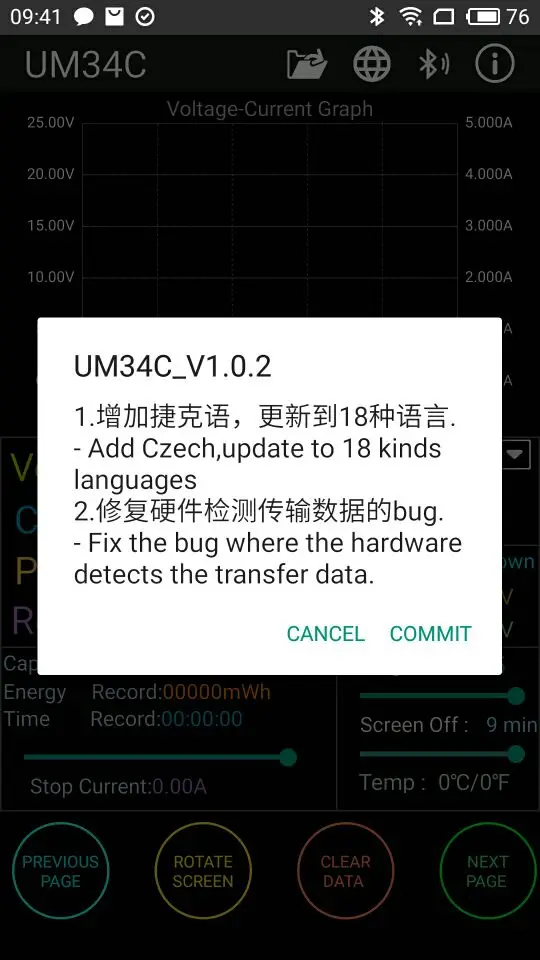

2,1 нажмите на значок приложения на рабочем столе, приложение начнет, система будет автоматически обнаруживать, что приложение будет обновляться в этом кабеле или нет, пожалуйста. Есть всплывающее окно, чтобы напоминать об обновлении, как показано на картинке.
