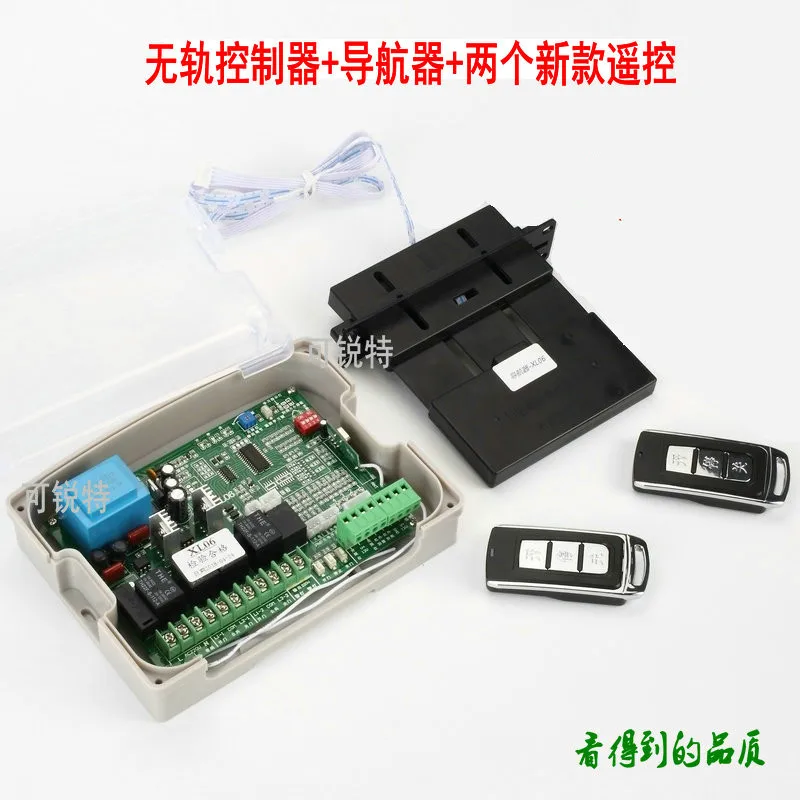

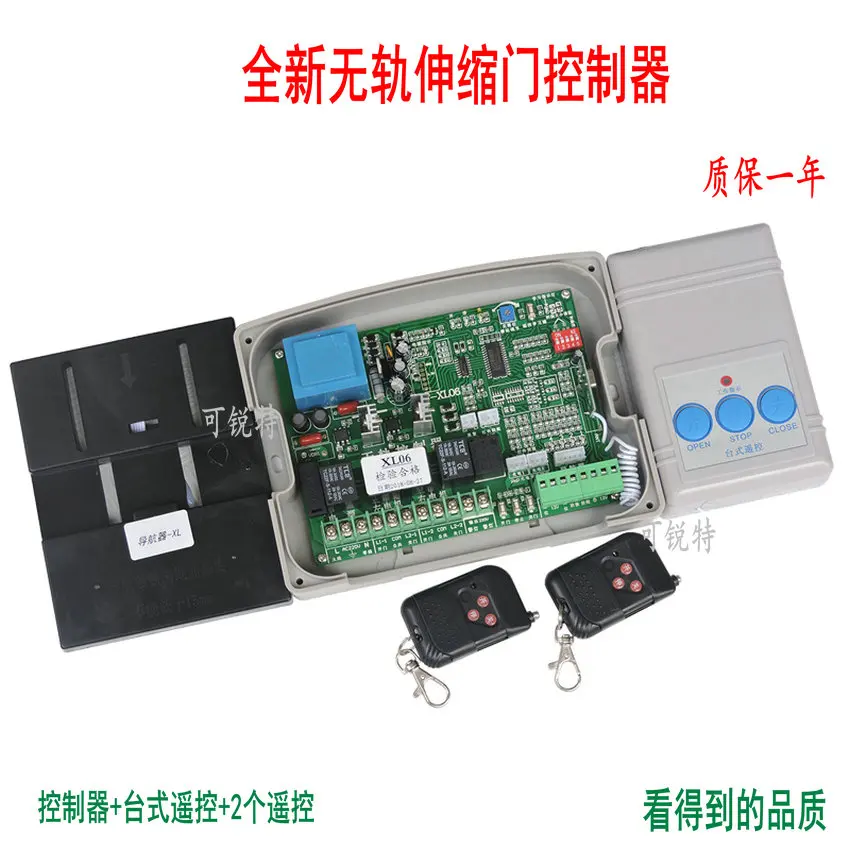

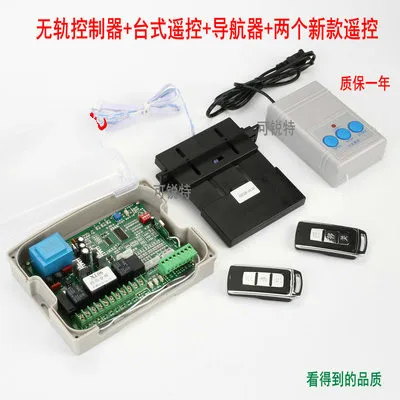

Universal double motor robot trackless expansion door electric door controller

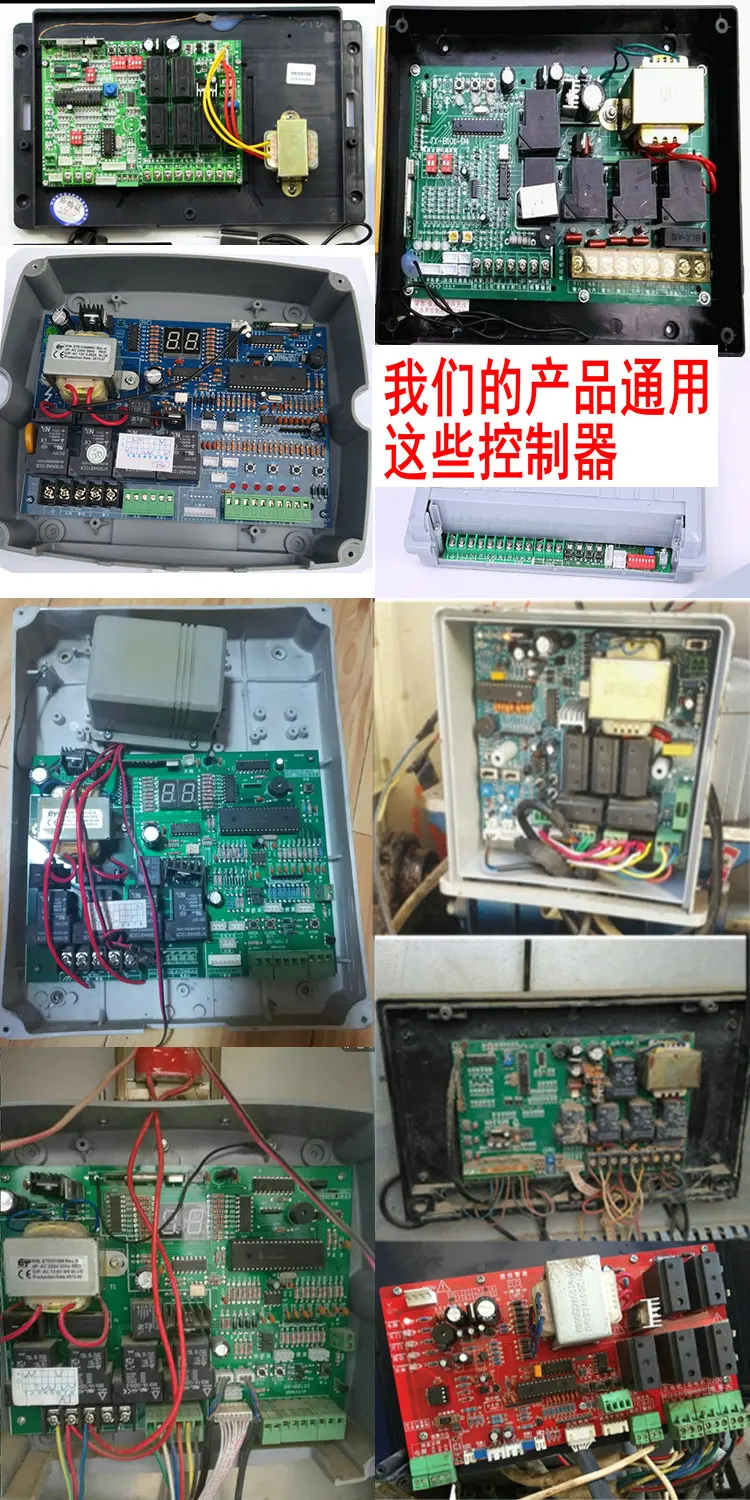

Полная функция бесконтактного расширения двери controllerCRT-KW05The следующие контроллеры могут быть использованы в целом

Один. Технические параметры:
1. Входное напряжение: 220 В ± 15%
2. Номинальный ток двигателя: 7а
3. Режим дистанционного управления: беспроводной пульт дистанционного управления, обучаемый фиксированный код, обучающий код, пульт дистанционного управления T19 частота ex работает as433MHZfrequency [315 MZFrequency можно настроить] пояснение: один хост может быть оснащен кодом обучения на most50 пульт дистанционного управления, фиксированный код неограничен.

4. Расстояние дистанционного управления: Open50-100rice (без барьера)

Две основные функции:
1. Ручное управление «открыть», «остановить», «закрыть», ключ на плате управления.
2. Телеконтроль «открыть», «остановить», «закрыть».
3. Инфракрасная защита от столкновений: со специальной инфракрасной управляющей головкой, PNP типа Chang Kai, дверь может автоматически останавливаться при возникновении препятствий в процессе закрытия, запуск в обратном направлении 5 секунд, а затем остановка. тип инфракрасного переключателя предотвращения столкновений ispnpnomally открытого типа, это переключатель положительного выхода, нормально открытый сигнал. встраивание магнита анти-столкновения может обратиться к схематической диаграмме магнитного встраивания.
4. Концевой выключатель использует навигатор для ограничения положения, магнит встроен в конце дверного отверстия и в конце дверного закрытия в качестве определения предельного положения. см. Схему магнитного встраивания, магнитный стержень также может быть использован для индивидуального ограничения., магнитный стержень является обычно открытым типом ограничения.
5 、Коррекция размеров инструкции:
Первая передача минимум, четыре самых больших, его можно регулировать на месте в соответствии с состоянием работы двери. пожалуйста, обратитесь к схематической диаграмме для регулировки размера коррекции, фабрика является первой передачей.

Три. Управление Лер Настольный пульт дистанционного управления и дистанционное управление инструкции обучения:
1 、 методы обучения: Пресс клавишу обучения (сенсорная клавиша переключения внутри главного двигателя) Отпустите, когда индикатор светильник включен, то? 5 нажмите любую клавишу на пульте дистанционного управления или консоли в течение нескольких секунд, теперь светильник индикатора мигает, Что пульт дистанционного управления научился успешно. Если вы хотите узнать winT19For пульт дистанционного управления, пожалуйста, потяните переключатель дистанционного управления в эту функцию, Заводской набор в качестве обучающего кода, фиксированный код.
2. Очистите все методы кодирования: Нажмите и удерживайте learn key8более секунд, это очистит все пульты дистанционного управления, которые были изучены., если вам необходимо изменить настройки пульта дистанционного управления в это время, следуйте методу обучения.

Четыре. Подключение:
1. Подключение в строгом соответствии с отметкой на терминале «пожарная линия», «нулевая линия».
2. Обратите внимание на моторную линию, цвет левого и правого моторных проводов должен быть одинаковым., то есть, направление движения левого и правого двигателей должно быть одинаковым.
2. Соблюдайте правила безопасности, линия электропередачи и контрольная линия должны быть подключены отдельно, Избегайте помех.
3. Корпус двигателя должен быть надежно заземлен.
4. Перед подключением к источнику питания убедитесь, что все проводки исправлены.

Пять. Установка навигатора:
1. Убедитесь, что Определите направление установки навигатора, он в буквальном порядке лицом к двери., и высота установки выше основания. 15 mmrice является лучшим.

6. Место установки (пожалуйста, установите и поручите профессионалам):
1. Неправильная установка и среда сокращают срок службы продукта.
2. Пульт дистанционного управления useDC12V 23 ABattery, никогда не быть влажным.
3. Если расстояние дистанционного управления слишком короткое, пожалуйста, проверьте, покрыто ли место установки хоста металлическими предметами, и принимающая Антенна должна быть выпрямлена., достаточно ли заряда батареи, в плохой ситуации расстояние дистанционного управления было сокращено, это нормально.
Гарантийные инструкции: гарантия на наш продукт составляет один год

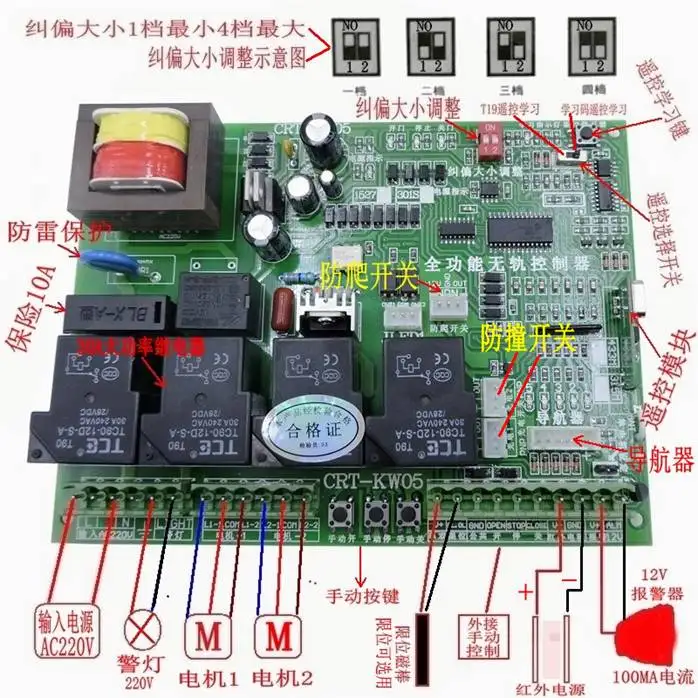

Схема подключения и Регулировка функций Описание: схема CRT-KW05Wiring

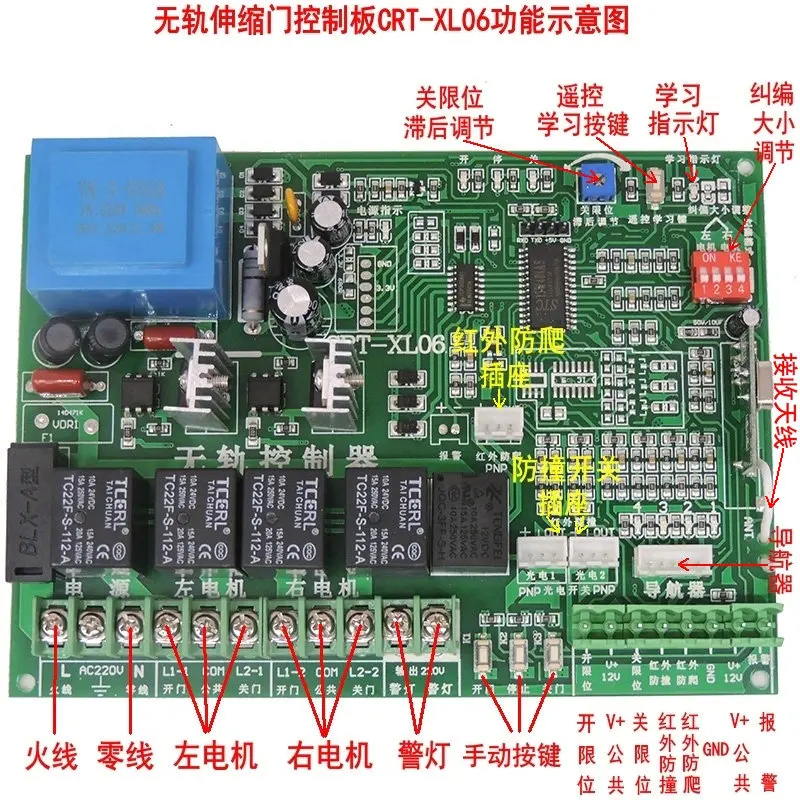

CRT-XL06Wiring схема бесконтактного контроллера:
