Универсальный контроллер испытательной машины/Универсальная Машина Для Испытания материалов программного обеспечения/контроллер испытательной машины напряжения

Один, HWT-s300общее введение системы управления

HWT-S300Testing система измерения и контроля машины специально разработана для клиентов для самопомощи трансформации или обновления всех видов старых электронных универсальных Машина Для Испытания материалов, Гидравлическая Универсальная испытательная машина, дизайн различных тяговое оборудование оборудования.Контроллер поддерживает датчик силы (датчик взвешивания), экстенсометр, фотоэлектрический энкодер, датчик смещения тяги, эспандер, датчик смещения, микрометр и другой датчик s.

Размер контроллера: 200X120X60 мм (нижний край установки: 140X60 мм)

Единица длины и размера: мм

Нижняя часть металлического корпуса контроллера выложена, линия соединения между серводвигателем и интерфейсом питания соединяется здесь с серводвигателем и розеткой питания на устройстве.

Два. Введение функции системы управления

Система HWT-S300Control подходит для металла, натяжение неметаллических материалов, изгиб, сжатие, обратное, быть разделенным, сдвиг, механические свойства, такие как разрыв, может растягиваться, сжатие, Трехточечное сопротивление изгибу, четырехточечное сопротивление изгибу, сдвиг, разрыв, снятие, натяжение и давление пружины, различные динамические и статические циклические испытания.

Три. Параметры производительности контроллера

HWT-S300Introduction контроллера производительность

Четыре. Обзор внутренней структуры процедуры

Контроллер может пройти через интерфейс для использования в ноутбуке

Пять, контроллер matchingdepexinction тестового программного обеспечения

Программирование на языке C + + и использование технологии многократного чтения, быстрая скорость выполнения программного обеспечения, эффективность, низкие требования к системе, долгосрочная стабильная работа.

Программное обеспечение может проверить эластичный модуль материалов. (АВТОМАТИЗИРОВАННОЕ вычисление ведущих мультивариатных линейных рециркулирующих методов анализа) высокая прочность на выход, низкая прочность на выход, прочность на растяжение, прописанная прочность на растяжение из пластика, временная общая прочность на удлинение, установленная Остаточная прочность на удлинение, обеспечение непропорциональной силы удлинения, обеспечение непропорциональной силы удлинение Прочность, Максимальная прочность, Максимальное общее расширение, общее удлинение неисправностей, флексуральный модуль, сила пилинга, прочность кожуры, соотношение Пуассона, твердость, поглощение энергии, несколько десятков параметров, таких как жесткость кольца. пользователи могут добавить тестовые Входные параметры и параметры результатов тестирования по желанию. настраиваемый метод оценки результатов, работа проста и ясна.

Техническая схема тестирования, реалистичное регулирование силы, контроль смещения, комбинированная работа Управления деформацией и других режимов управления, чтобы удовлетворить потребности любой статической тестовой операции.

1) Основной интерфейс программного обеспечения

Пользователь входного параметра интерфейс

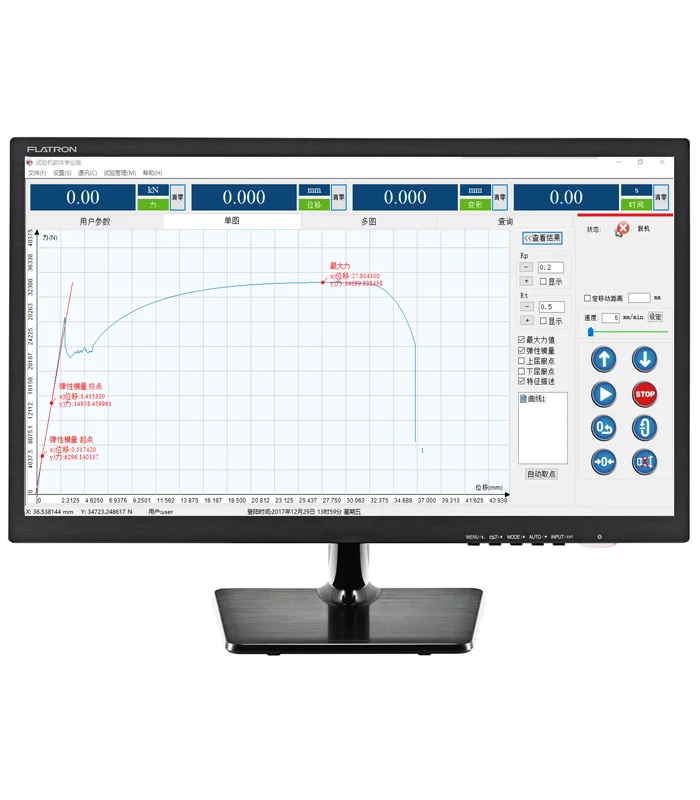

Кривая и результаты тестирования показывают интерфейс

Кривая анализ Интерфейс

Мульти-график Дисплей Интерфейс

Интерфейс запроса: запрос завершенный тест

2) Стандартная Библиотека Программного Обеспечения

Список стандартов тестирования программного обеспечения является следующим.,Пользователи могут добавить различные стандарты тестирования самостоятельно.

3) Схема тестирования

Пользователи отрегулируют тестовые схемы в соответствии с требованиями к тестированию. Программное обеспечение может выполнять многоступенчатое программирование, 10 более чем 10000 испытаний на цикл.

4) генерировать отчет о тестировании

Программное обеспечение может быть generatedWordandExcelReport в двух форматах, пользователи могут свободно отрегулировать шаблон отчета в соответствии с требованиями тестирования.

А. Отчет о формате wordsamle:

B. ExcelReport образца

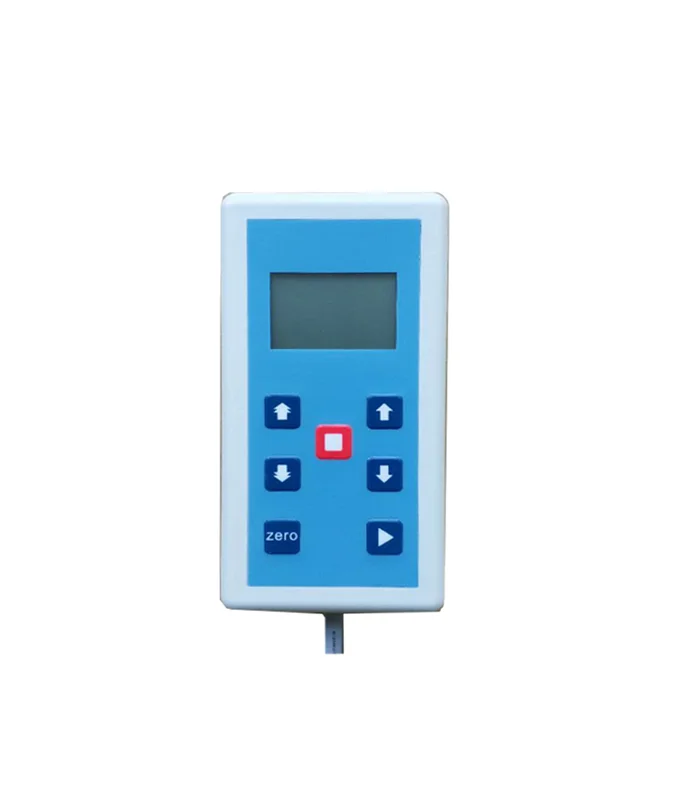

Шесть. Ручка дистанционного управления (или коробка ручного управления)

Размер блока управления: 169X69X25 мм, легко обрабатывать одной рукой.

Когда программное обеспечение не в сети, ручка дистанционного управления может непосредственно контролировать оборудование вверх, вниз. После того, как программное обеспечение онлайн, отображает силу и значение смещения ручка дистанционного управления, в соответствии с значением отображения программного обеспечения.
