Описание
Обзор: материнская плата

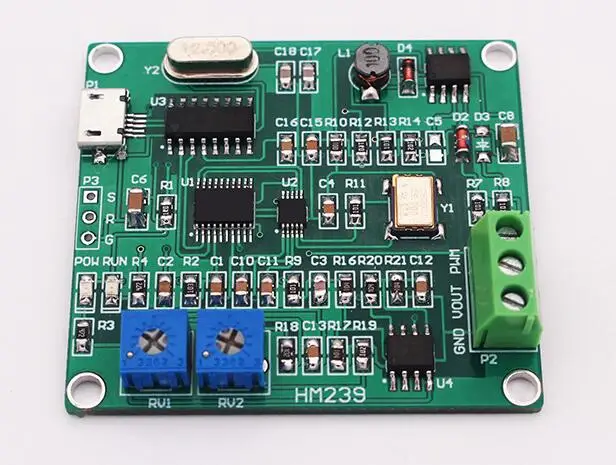

1. HM239-это небольшой генератор сигналов с двумя выходами, один канал может генерировать частоту 10 кГц, рабочий цикл Регулируемый импульсный сигнал; другой канал может генерировать аналоговый сигнал 1 Гц до 5 МГц;
2, модуль прост в использовании, Установите параметры через хост-компьютер и немедленно Обновите выходную частоту.
Применение продукта: генератор сигналов, калибровка измерительного прибора, управления двигателем постоянного тока
1. Диапазон синусоидальной волны аналогового сигнала: 1 ~ 6000000 Гц
2, аналоговый сигнал треугольник Диапазон волн: 1 ~ 100000 Гц
3, аналогового сигнала Генератор для шагового двигателя диапазон: 1 ~ 100000 Гц Коэффициент Заполнения 50%
4, амплитуда аналогового сигнала: 0 ~ 10 В постоянного тока (максимальная амплитуда 5.0Vpp)
5, амплитуда импульсного сигнала: 5VDC (максимальная амплитуда 5.0Vp)
6, диапазон импульсного сигнала: 1 ~ 10000 Гц (импульсный сигнал)
7, диапазон импульсного цикла: 50.0% (рабочий цикл)
8, амплитуда импульсного сигнала: 5 В постоянного тока (максимальная амплитуда 5.0в)
9, рабочее напряжение: 5 В постоянного тока
10, рабочий ток: <50 мА
11, размер изделия: 50 мм * 41 мм * 20 мм (длина * ширина * высота)
Описание интерфейса и связанные с ним операции
Интерфейс P1 (интерфейс usb)
P2 интерфейс
PWM: выход импульсного сигнала ().
Выход: аналоговый сигнал ().
GND: отрицательный источник питания.
Программное обеспечение:
Характеристики
- Бренд
- MEIBAI
- Упаковка
- Да
- Габаритные размеры
- new
- Предназначение
- MP3 плеер
- Номер модели
- new
