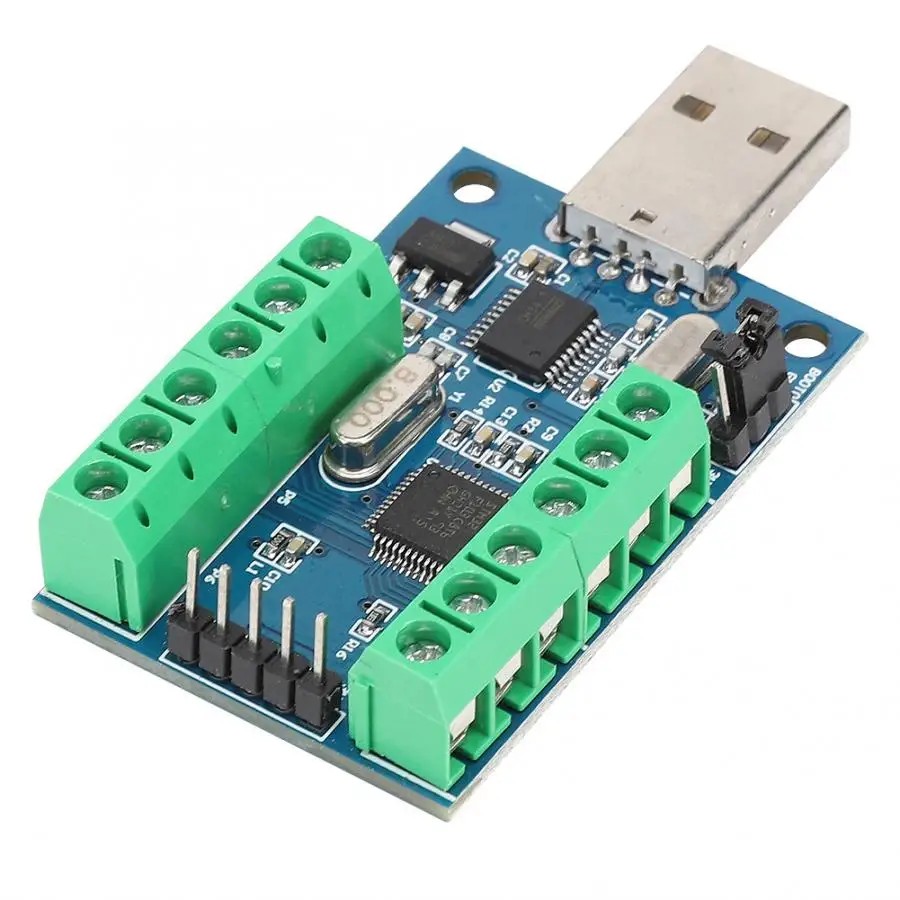

USB Интерфейс 10 каналов 12Bit AD выборка сбора данных STM32 коммуникационная плата интерфейса UART модуль АЦП alexa совместимых

Описание

Интерфейс USB 10 каналов 12 бит AD выборки данных сбора STM32 коммуникационная плата интерфейса UART ADC модуль

Модуль STM3210 ADC использует внутренние 10 ADC ресурсы серии ST компании STM32F103 в качестве ядра выборки, и передает полученные данные выборки в память через внутренний DMA STM32, что уменьшает нагрузку ЦП и увеличивает AD. Стабильность и точность выборки, в то время как встроенный USB к чипу последовательного порта может передавать данные на хост-компьютер.

Особенности:
1. Встроенный STM32F103C8T6 основной чип управления.
2. Встроенный последовательный порт CH340 в чип USB, удобно просматривать результаты выборки рекламы на ПК через usb-порт.
3. Резервный UART последовательный интерфейс связи, который можно подключить к MCU.
4. тонкая работа гарантирует хорошую производительность.
5. 100% новый и высококачественный.

Параметры:
Аналоговый Входной канал: 10-канал одиночный вход
Диапазон входного напряжения: 0-3,3 В
Напряжение питания: 5 В/3,3 В
Разрешение: 12 бит (4096)
Размер печатной платы: Около 5,1*3,5 см/2*1,38 дюйма

Посылка список:
1 * Модуль

Обратите внимание:
1. Пробоотборный INO-IN9 входного напряжения может быть подключен или только частично подключен. Когда определенный канал не имеет входного напряжения выборки, выход канала является случайным значением. Неиспользованный порт также может модифицировать программы в качестве обычного порта ввода/вывода.
2. Использование напряжения не может превышать 3,3 В, в противном случае есть возможность повреждения чипа.
