Описание
Шкаф советы:
1. для работы или использования этого продукта требуется определенная степень электронного опыта, в связи с большой нагрузкой обслуживания клиентов в нашем магазине, техническая служба за пределами этого продукта не может быть предоставлена. это может гарантировать только нормальное качество продукции. если вы не можете принять это состояние, Пожалуйста, покупайте внимательно или обводите его., как только покупка будет расценена на это условие, спасибо за понимание!
2. покупка этого продукта не предоставляет техническую поддержку для различных кистей горения, потому что успех горения полностью зависит от технического уровня покупателя. таким образом, только качество небольшой доски гарантировано., вы можете использовать описанные ниже шаги, чтобы сделать небольшой тест на доску, чтобы показать, является ли это хорошим или плохим.
1. Профиль продукта
Этот продукт обеспечивает стабильный драйвер интерфейса для5 V RXD TXD GND 3,3 VПять интерфейсов (5root2. 54mmgold-покрытые иглы с интервалом), удобное и оборудование соединение с DuPont Line.
Будьте внимательны: в settings3.3vand5.0vвыходное время (это для одночипового компьютерного источника питания., нет необходимости обновлять спутниковые самолеты.) пожалуйста, отсоедините плату от компьютера, не работайте в режиме реального времени, Избегайте повреждения оборудования。
Для некоторых школ, промышленности, для исследовательских клиентов, компьютерный последовательный порт очень важен, многие устройства подключены последовательным портом и компьютерным программным обеспечением. многие модули цепи могут быть отлажены с помощью программного обеспечения последовательной отладки интуитивно и удобно. многие инструменты должны передавать и передавать данные Через последовательный порт s. но в настоящее время, ноутбуки не имеют последовательного порта s из-за ограничения пространства и других факторов. даже некоторые настольные компьютеры устраняли настройку последовательного порта. это делает наших клиентов, которые срочно нужны последовательный порт очень Проблемные. 。
Этот продукт оригинальный. FT232RLchip, Chip adoption28Foot patchSOICencapsulation, рабочая частота is12MHZ, accord с USB 1,1 протокол связи, может направлять конверсионный сигнал usbsionttlsignal. сигнал baud rate from75 ~ 1228800, Yes22Seed rate опционально, и support5, 6, 7, 8, 16common5различные бит данных, это довольно хороший. USBturnTTLchip 。
FT232RLThe модуль может легко использовать DuPont сварочные линии для доступа к цепи., просто подключите in3Root линии, серийный portRXD, последовательный portTXD, наземный LineGND
Этот продукт ременьThreeLEDStatus индикатор,Блок питания, приемник, отправка. Прием, триодный привод для лампы излучателя, избегание causeicнедостаточной возможности вождения pin прямого привода приводит к работе продуктаInstable. Визуально при обновлении и загрузке данных, с первого взгляда, вы можете увидеть, как работает продукт. you вы можете напрямую подтвердить, есть ли у вас неправильное подключение и правильное программное обеспечение.

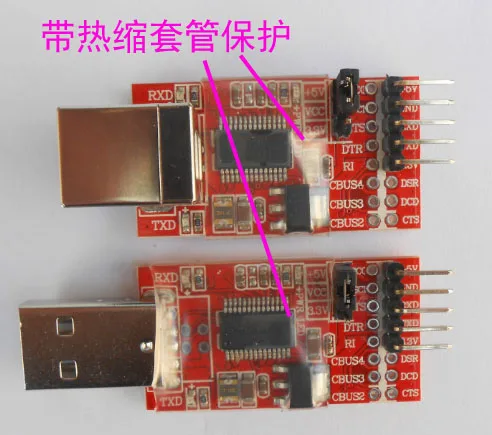

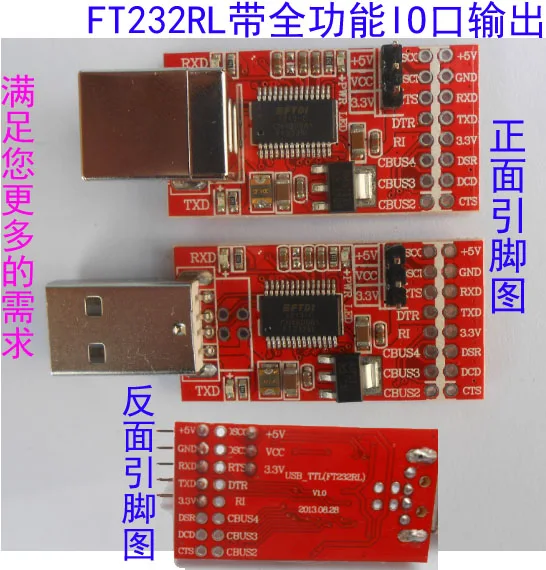

Смотрите следующие фотографии автоспуска:
2. Основное использование небольшой пластины
DownloadSTC89C52 SCM программное обеспечение
DownloadSTM32SCM программного обеспечения
Обновление-цифра спутниковый телевизионный ресивер
Функция панели последовательного порта USBTurn:
(1), простая Последовательная связь, общий серийный инструмент отладки в супер терминал
(2), маршрутизатор, жесткий диск, обновление прошивки adslпрошивки, мобильный телефон, XBOX360, GPSSerial связь, автомобильный осмотр, dvdbritch машина и т. Д.
(3), GPSSerial связь.
(4), обновление прошивки жесткого диска.
(5), простота в использовании, RXReceiveMCUOfTX; TXReceiveMCUOfRX. На земле. Не в useMAX232Transformation.
(6), использование в супер терминал, общий инструмент отладки последовательного порта.
(7), различные спутниковые установки, верхние обновления коробки (было много тысяч удачных случаев.)
3. Тесты инструкции
STC89C52 режим загрузки одночипового микрокомпьютера
(1). Проводка выглядит следующим образом: (просто соединительная линия 3 корня)
USBturnTTLSmall плата RX подключение SinglechipP3.0 (RX)
USBturnTTLSmall плата TX подключение SinglechipP3.1 (TX)
USBturnTTLSmall плата GND подключение SinglechipGND
(2). Макетная плата s или минимальная система питаются от отдельных источников питания, после подключения проводов, в данный момент, вы обнаружите, что даже если переключатель макетной платы выключен., индикатор питания макетной платы также будет гореть (слабый), принадлежность к нормальным явлению, или загрузить с помощью последовательного portSTC89C52Single-chip загрузки микрокомпьютера (блок питания требует холодного запуска).
Stm32режим загрузки одночипового микрокомпьютера:
(1). Проводка выглядит следующим образом: (просто соединительная линия 3 корня)
USBturnTTLSmall плата RX подключение SinglechipPA10 (RX1)
USBturnTTLSmall плата TX подключение SinglechipPA9 (TX1)
USBturnTTLSmall плата GND подключение SinglechipGND
(2), макетные платы или минимальная система питаются от отдельных источников питания
4. Ориентируясь на общие проблемы Buyers'Common, наш магазин сделал краткое описание., его можно подсказать следующим образом, пожалуйста, внимательно прочитайте его.:
1. Небольшая система поддержки платы twin7??
Ответ: usbturnttlSmall плата supportwin7symdinal, выбор установки TimevistaDriver будет делать.
2. Информация о щеточной машине?
Ответ: наш магазин предоставляет только информацию о кистях на нашем сайте для справки., данные щеточной машины поставляются из сети (не гарантируя аккуратность данных, своевременность), Мы не гарантируем, что вы подходите. не гарантировано, что все будет работать. если услуга недоступна, покупатель должен проверить информацию в Интернете в соответствии с его собственной машиной.
3. Почему ваша плата не отвечает онлайн?
Ответ: Прежде всего, наш магазин гарантирует, что каждая небольшая доска будет протестирована перед поставкой. клиенты должны получить небольшие доски и проверить их в первую очередь в соответствии с использованием методов тестирования небольших досок, представленных нашим магазином. убедитесь, что это нормально, чтобы почистить машину снова. «Почему бы не Вы отвечаете на сайте? В основном это вопрос новичка. с использованием настроек порта s (commouth), выбор порта, настройка параметров программного обеспечения, корректность данных и качество машины. небольшие доски помещаются в массовое производство только после повторных испытаний и стабильного использования многих предложений покупателей. это четвёртая партия. нет никаких сомнений в том, что покупатель будет приглашен. купить вредных добавок 。
4. Можете ли вы направить щеточную машину?
Ответ: нет технического указания! на рынке много типов самолетов. И есть различия в том, что у каждого есть понимание и практическая функция. поэтому мы не гарантируем, что вы преуспеете в переключении машины. и не оставляйте нам хороший или плохой комментарий, потому что Вам не удалось прочистить машину. наш магазин в основном проектирует и производит электронные продукты. обычно очень занят, покупатели не являются профессионалами в щеточная машина. не принимайте техническую консультацию щеточной машины при занятии, только когда вы простаиваете, вы можете общаться с другими.
5. Метод испытания Pin
Ответ: каждый, который мы отправляем, проверен., вот напоминание покупателям. Пожалуйста, не чистите машину сразу после того, как вы получите. Сделайте простой тест., метод прост.: Если подключить провод к компьютеру, компьютерные наконечники «найти новое оборудование ....», черная ручка с мультиметром (GND), ручка Redwood для подключения отдельно (RX) и (TX) напряжение может быть измерено., это означает, что маленький Плата должна быть хорошей. это специальное описание. если (GND) штырь напряжения, подключенный к устройству, электричество должно выгорать, поэтому пользователи должны точно измерить контакты оборудования перед проводкой. чтобы избежать ненужной потери!
6. Метод Pin-to-pin и пояснение
Ответ: перед подключением обязательно найдите определение штыря машины. в особом случае не должен быть подключен к контакту напряжения. andRXandTXDon не подключает конец к наборной коробке. VCCOn игла, (некоторые наборные коробки были измерены В практическом режиме напряжение до 14В.) ошибка подключения должна сжигать адаптер чип, обязательно обратите на это внимание. не Экспериментируйте с вашей доской, иначе мы не будем нести ответственность за ее сжигание. обязательно найдите определение pin в Подключение 。
