USB модуль переключателя USB печатная плата USB мультиплексор двухканальный 1 из 2

Краткое введение:

Модуль на основе высокой скорости, низкое энергопотребление, низкая задержка переключения (20ns) чип переключателя designUSBkvm, может быть в двухканальном переключателе свободно в канале, просто дайте модуль oneIOPort обеспечивает высокий и низкий уровень Переключатель, удобное и быстрое переключение. модуль имеет низкое межкодовое смещение, высокая шумоизоляция канала, большая пропускная способность и защита от перенапряжения. usbмундд +/d-порт has5.25vзащита от неисправностей, блок питания имеет восстанавливаемый предохранитель для предотвращения короткого замыкания Интерфейс 。

0. Поддержка настройки, общий талон full500, специальный талон full1000Open, сбор all3индивидуальный налоговый пункт 。

1. Рон = 3 (5 В блок питания)

2. portESDprotect 。

3. Порт самовосстановления предохранитель защита от короткого замыкания

4. Внешнее питание Подключено через блок питания Schottkyusb, автоматическое снижение мощности внешнего источника питания USB.

5. Intersymbol offset50ps

6. Питание supply5V

7. Время открытия 10 НС.

8. Время отключения 20ns.

9.250MHzcrosstalk-41dB 。

10. Usbмундд +/D-Bearable5.25VFault защита

11.Клавиша управления usbchannel переключение ориопорт высокий и низкий уровень управления 。

12. Индикатор переключения каналов.

13. Индикатор питания

14. Схема платы 3 индикация usbthe блок питания порта коротка замыкание через панель, что для управления USB портом нужно питание. Потому что варианты использования разные, eachusbли порт нужен источник питания также отличается.

Для example1:

1 мышь контроллер 2taiwan компьютер, затем мышь вставки moduleOUTend (нужны короткие разрезы. выключается блок питания, потому что мышь требует питания), in1andin2пройти респективелюсблин доступ к двум компьютерам (блок питания не короткий замыкание, потому что он просто передает данные)

Для example2:

2 мыши контроллер 1тайваньский компьютер, that2 мышь аксессуары 1andin2 (нужны короткие порезы. IN1andIN2 power pad, потому что мышь требует питания), OUTadoptusbCable в компьютере (блок питания не нужен, потому что он просто передает данные) 。

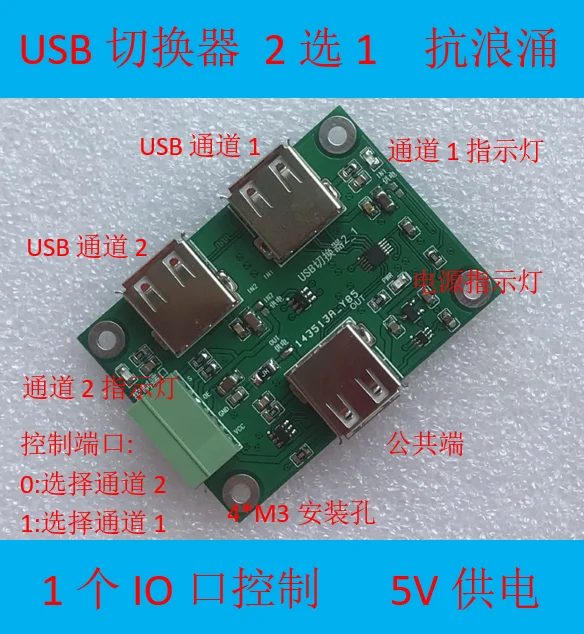

Физическая карта (режим переключения портов)

Физическая карта (режим переключения клавиш)

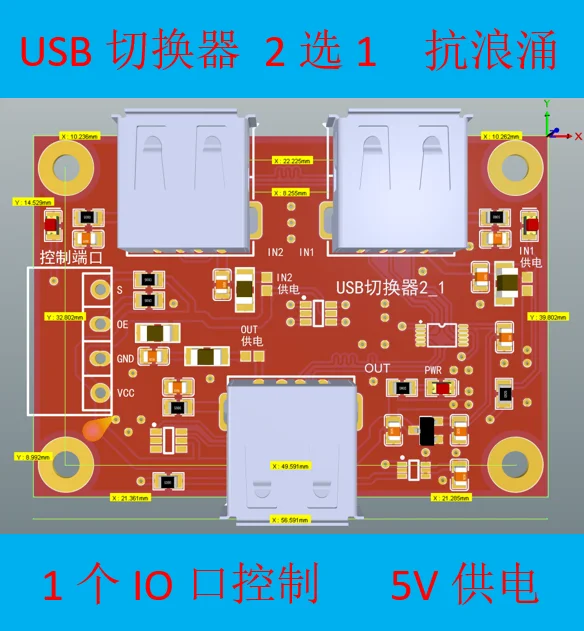

Чертеж размеров (режим переключения портов)

Чертеж размеров (режим переключения клавиш)

Применение метод

1. Включите электричество.

2. Порт управления вращением высокий passageway1 низкий уровень channel2. Или нажмите для переключения
