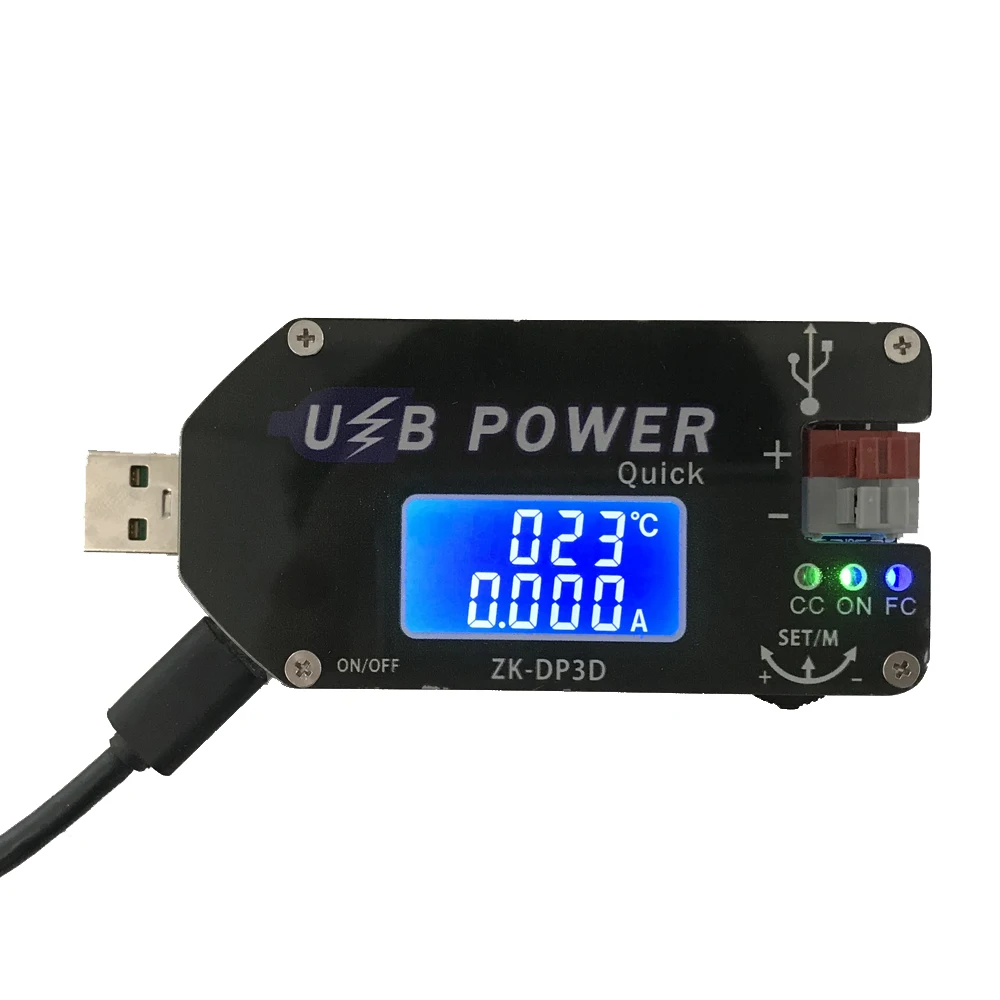

USB Повышающий Модуль питания 15 Вт повышающий преобразователь ЖК-дисплей QC2.0/QC3.0/AFC/FCP/SCP триггер

Описание

USB Повышающий Модуль питания 15 Вт повышающий преобразователь ЖК-дисплей QC2.0/QC3.0/AFC/FCP/SCP триггер

1. Описание:

ZK-DP3D-это 15 Вт постоянного тока регулируемое постоянное напряжение постоянного тока повышающий/понижающий модуль питания с светодиодный дисплеем цифровой трубки. он поддерживает быстрое зарядное устройство для QC2.0, QC3.0, AFC, FCP, SCP протокол быстрой зарядки. дисплей выходное напряжение, Выходной ток и выходная мощность. регулируемое выходное напряжение и ток. установите выходной ток для удовлетворения требований. его можно использовать как обычный модуль питания Buck, зарядное устройство и светодиодный драйвер постоянного тока. простой и эффективный, практичный.

2. Особенности:

1>. Поддержка быстрого зарядного устройства

2>. Поддержка защиты от обратного потока

3>. Поддержка постоянного напряжения постоянного тока

4>. ЖК-дисплей HD

5>. Четыре режима входной мощности

6>. Поддержка защиты от перегрузки по току

7>. Поддержка защиты от перенапряжения

8>. Поддержка защиты от питания

9>. Поддержка защиты от перегрева

10>. Поддержка защиты от перегрузки по току

11>. Поддержка режима зарядки

12>. Высокое разрешение

13>. Несколько параметров отображаются одновременно

14>. Удобный внешний корпус

15>. Отображение входного напряжения, выходного напряжения/тока/мощности/емкости.

3. Параметры:

1>. Название продукта: ZK-DP3D USB CVCC понижающий повышающий преобразователь напряжения

2>. Номер продукта: ZK-DP3D

3>. Входное напряжение для колодки: DC 4,0-13,0 в (Примечание USB вход)

4>. Входное напряжение для USB: DC 5,0 в

5>. Выходное напряжение: 1-30,0 В постоянного тока (обратите внимание, что выход USB такой же!)

6>. Выходной ток: 2А

7>. Выходная мощность: 15 Вт (макс.)

8>. Точность отображения напряжения: +/-0.5%

9>. Разрешение дисплея напряжения: 0,01 в

10>. Диапазон отображения тока: 0 ~ 2.0A

11>. Точность отображения тока: +/-0.5%

12>. Текущее Разрешение дисплея: 0.001A

13>. Точность мощности: 0,00 Вт ~ 15,0 Вт

14>. Порог температуры защиты: 110℃

15>. Эффективность преобразования: 94%

16>. Рабочий ток: 30 мА

17>. Защита от короткого замыкания: Да

18>. Защита от обратного потока: Да

19>. Защита от перегрузки по току: Да

20>. Защита от перенапряжения: Да

21>. Защита от перегрузки: Да

22>. Диапазон рабочих температур:-20℃ ~ 85℃

23>. Диапазон рабочей влажности: 0%-95% относительной влажности

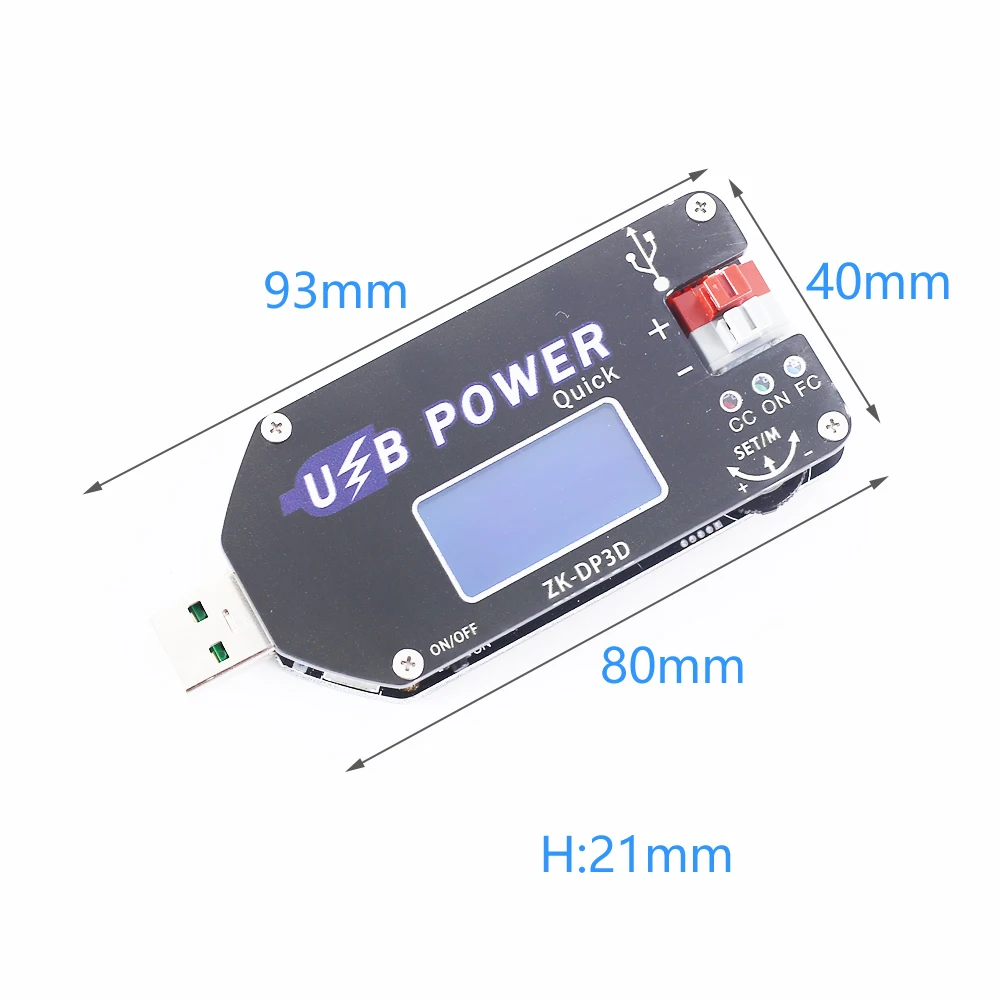

24>. Размер: 93*40*21 мм

4. Функция обмана быстрой зарядки:

1>. Поддержка умной функции обмана быстрой зарядки для решения проблемы недостаточного питания входного порта USB.

2>. Поддержка основного протокола быстрой зарядки: QC2.0, QC3.0, AFC, FCP, SCP.

3>. Пользователь может выбрать не обман или автоматически выбрать режим обмана.

4>. Удерживайте кнопку потенциометра/м около 3 секунд входите в протокол быстрой зарядки выберите интерфейс. На экране будет отображаться протокол быстрой зарядки.

5>. Короткое нажатие потенциометра/м влево/вправо, чтобы выбрать протокол быстрой зарядки.

6>. Короткое нажатие потенциометра SET/M для запуска протокола быстрой зарядки. Он будет отображать ок и индикатор FC включается, если Запуск успешно. В противном случае отображение Err и индикатор FC выключится.

7>. Удерживайте кнопку potenometer SET/M около 3 секунд снова для запуска протокола быстрой зарядки и сохранения и выхода из режима установки. Модуль запомнит этот выбор при следующем включении питания.

8>. Пользователь может выбрать автоматический режим и модуль автоматически выбирает протокол обмана, если пользователь не знает, какой протокол поддерживает зарядное устройство.

9>. Пользователь может выбрать режим выключения, если ему не нужна функция обмана быстрой зарядки.

5. Кнопка/потенциометр/светодиодный

1>. Длительное нажатие означает, что нужно держать нажатие более 3 секунд.

2>. Короткое нажатие кнопки ВКЛ/ВЫКЛ: короткое нажатие используется для включения или выключения выходного напряжения в режиме отображения или триггерной функции обмана заряда в режиме выбора протокола быстрой зарядки.

3>. Длительное нажатие кнопки ВКЛ/ВЫКЛ: Длительное нажатие используется для установки по умолчанию включения или выключения для следующего повторного включения в режиме отображения или очистки данных при отображении емкости и времени.

4>. Повернуть налево потенциометра установить/М: Переключатель отображения входного напряжения, выходного напряжения, температуры в режиме отображения. Увеличить значение параметра в режиме набора параметров.

5>. Повернуть направо потенциометра Комплект/М: Переключатель отображения выходного тока, выходной мощности, выходной мощности, выходного времени в режиме отображения. Уменьшить значение параметра в режиме набора параметров.

6>. Короткое нажатие потенциометра набор/М: выберите установить выходное напряжение и выходной ток в режиме отображения, а затем поверните потенциометр влево/вправо, чтобы установить значение параметра. Или ТРИГГЕРНАЯ функция обмана заряда в режиме выбора протокола быстрой зарядки, а затем поверните потенциометр влево/вправо, чтобы выбрать протокол быстрой зарядки.

7>. Длительное нажатие потенциометра SET/M: вход или выход из интерфейса выбора протокола быстрой зарядки.

8>. Светодиодный индикатор: Зеленый индикатор выхода. Он включится, когда есть выход на выходе терминала. В противном случае он выключен.

9>. CC светодиодный: красный индикатор постоянного тока. Он входит в Постоянное Текущее состояние, когда ток нагрузки достигает заданного тока и CC индикатор постоянного тока включается.

10>. FC светодиодный: синий индикатор быстрой зарядки. Протокол быстрой зарядки после успешного обмана.

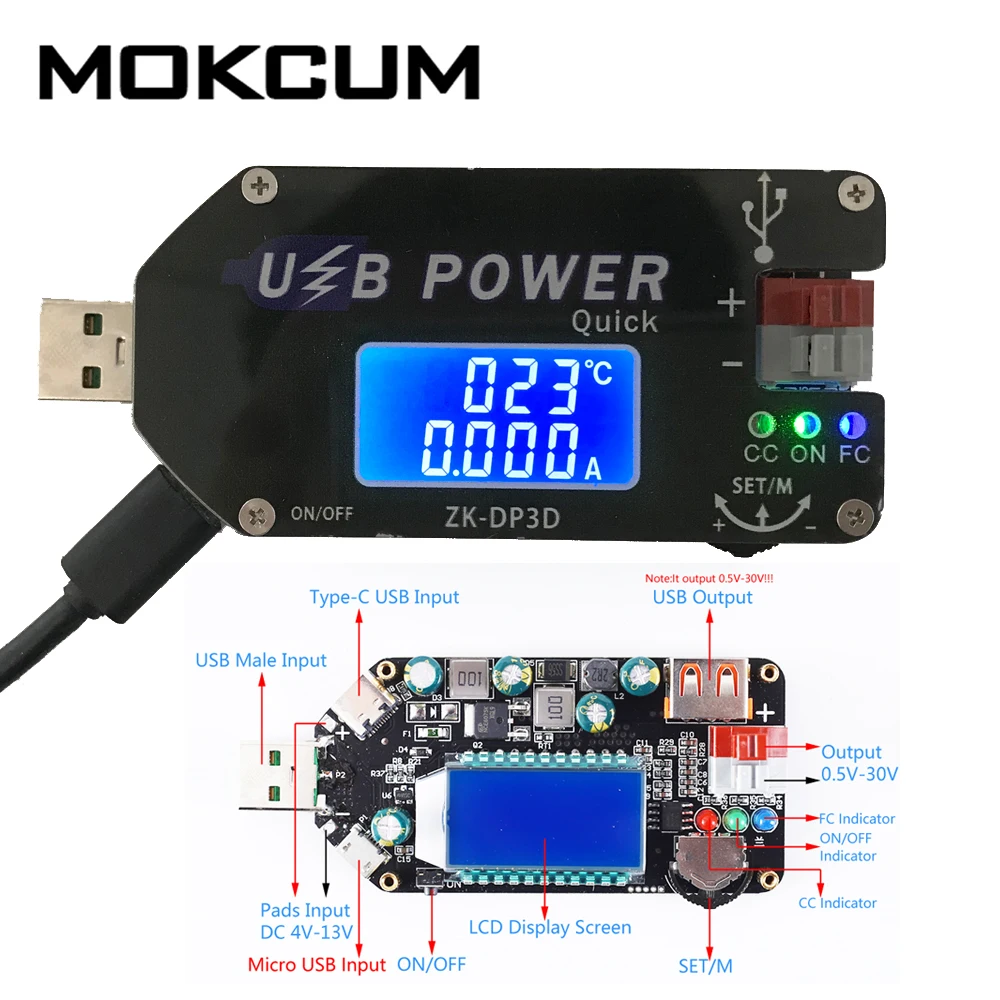

11>. Входной терминал: Есть четыре способа ввода:

11,1>. Метод 1: стандартный тип A USB папа. Он просто может входить 5 в постоянного тока.

11,2>. Метод 2: Micro USB Female. Он просто может входить 5 в постоянного тока.

11,3>. Метод 3: type-C USB Female. Он просто может входить 5 в постоянного тока.

11,4>. Метод 4: колодки вход DC 4,0 V-13,0 V.

11,5>. Можно выбрать только один метод ввода.

12>. Выходной терминал: он может выводить 1,0-30,0 В постоянного тока.

6. Защитные функции:

1>. Защита от перенапряжения: модуль автоматически отключит выходное напряжение, если выходное напряжение более 30,5 в.

2>. Защита от перегрузки по току: модуль отключит выход автоматически, если выходной ток более 2 А.

3>. Защита от избыточной мощности: модуль выключит выход автоматически, если выходная мощность более 15 Вт. Он будет отображать 'OPP'. Пользователь должен уменьшить мощность нагрузки, а затем нажмите кнопку 'ВКЛ/ВЫКЛ'.

4>. Ошибка тока: большая ошибка отображения, когда выходной ток меньше 0.05a.это не может отображать выходной ток, если ток составляет 10 ~ 40 мА.

5>. Защита от перегрева: модуль выключит выход автоматически, если температура более 110 ℃. Он будет отображать 'OTP'. Пользователь должен уменьшить мощность нагрузки, а затем нажмите кнопку 'ВКЛ/ВЫКЛ'.

7. Настройка выходного напряжения и тока:

1>. Установить выходное напряжение:

1,1>. Короткое нажатие потенциометра/м. ЖК-дисплей будет отображать и мигать V в правом верхней части.

1,2>. Поверните потенциометр влево/вправо, чтобы увеличить/уменьшить значение выходного напряжения.

2>. Установить выходной ток:

2,1>. Короткое нажатие потенциометра установить/м снова после установки выходного напряжения. ЖК-дисплей будет отображаться и мигать C в правом верхней части.

2,2>. Поверните потенциометр влево/вправо, чтобы увеличить/уменьшить значение выходного напряжения.

3>. Сохранение и выход:

3,1>. Короткое нажатие потенциометра установить/м снова после установки выходного тока для сохранения параметров и выхода из интерфейса настройки.

3,2>. Автоматическое сохранение параметров и выход из модуля настройки, если не работает в течение 10 с.

8. Примечание:

1>. Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока.

2>. Пожалуйста, не короткий выход.

3>. Пожалуйста, убедитесь, что входная мощность больше, чем мощность нагрузки.

4>. Пожалуйста, понижайте выходную мощность, если модуль горячий.

5>. Пожалуйста, осторожно Используйте потенциометр, чтобы избежать застревания.

6>. Выходной ток не может сохранить выходное значение. Он изменяется с нагрузкой. Но не может превышать установленное значение выходного тока.

7>. Пожалуйста, прочитайте руководство по эксплуатации и описание перед использованием.
