Описание
USB2.0 концентратор данных 1 буксир 4 само-источник питания/автобус двойной режим GL850A LQFP48 модуль
~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
Концентратор данных USB2.0, его основные характеристики следующие:

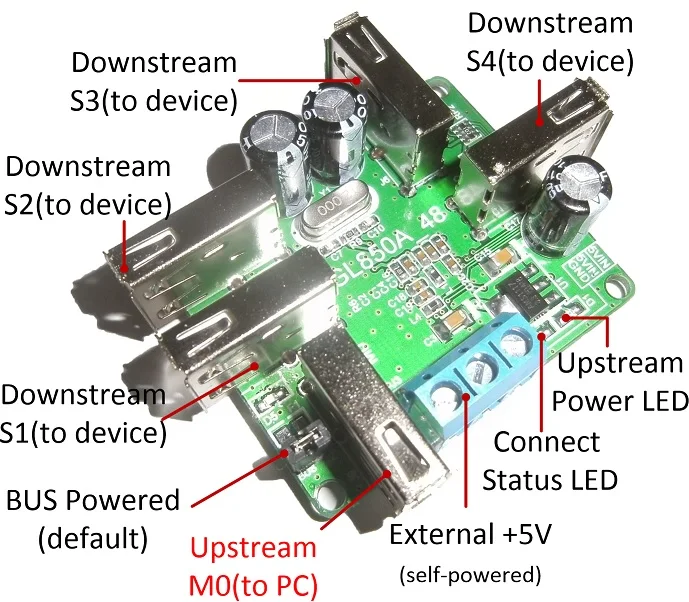

(1) в общей сложности пять высококачественных usb-f-портов A (USB A female side interface), среди них интерфейс M0 для порта uplink (восходящий порт), может размещать хост-компьютер ПК, другой S0-S3 для нисходящего порта (нисходящий порт), может использовать usb-устройство (оборудование), Например, клавиатура, мышь, u-диск, принтер, мобильный жесткий диск и т. Д.
(2) Поддержка модуля от источника питания (автономное питание) и шины (питание от шины), два вида моделей, от режима питания в основном используется для подключения большого тока устройства, например, мобильный жесткий диск, потому что компьютер USB интерфейс номинальное значение питания ток составляет 500 мА (Номинальное значение, то есть, может быть больше 500 мА), и некоторые из мобильных жестких дисков больше, чем это значение (особенно, когда просто на электричества), тогда только внешний блок питания + 5 В для питания достаточно мощности; Блок питания шины используется для подключения клавиатуры, мыши, U диска, Принтер и другие небольшие современные устройства, по умолчанию этот режим, может быть вставлен в U диск после ручной проверки
(3) модуль Оснащен индикатором питания светодиодный светильник, и порт uplink будет подключен к компьютеру, чтобы включить светильник; светодиодный светильник включается, когда устройство вставляется в скважину, но выключается, когда устройство не вставлено. Каждый нисходящий канал имеет соответствующий индикатор состояния подключения светодиодный, всего 4
(4) Полный материал, 0,1 мкФ и 100 мкФ конденсаторов, для того, чтобы обеспечить стабильность модуля
(5) после макета и оптимизации маршрутизации модуля старшими инженерами, дифференциальная маршрутизация не имеет отверстий и высокой стабильности; схема конструкции является разумной, чип не имеет нагревательного феномена, и надежность высокая
Размер платы: 49,5*42,7 мм
Примечание:
(1) только M0 (бит J9) является портом uplink, который может подключаться к хосту, например к ПК, в то время как остальные четыре порта могут подключаться только к устройствам, таким как usb флэш-диск, клавиатура и мышь
(2) По умолчанию Режим отгрузки готового продукта-режим с питанием от шины, то есть устройство, подключенное к порту нисходящего канала, съедает источник питания на линии USB порта uplink. После получения продукта подключите порт uplink к компьютеру и подключите usb-накопитель в порт нисходящего канала для проверки
(3) зимой или в сухой среде рекомендуется использовать электростатическое кольцо
(4) Питание от шины, описанное в данной бумаге, означает, что блок питания может работать только через напряжение usb-кабеля порта uplinking, когда штырь шины коротко подключен. Автономное питание означает, что при отключении штифта шины внешний источник питания составляет + 5 В, что подходит для высокоточных устройств, таких как мобильные жесткие диски. Примечание: внешний источник питания не может быть ниже 5 В, и типичное значение должно быть 5,1-5,2 В, не выше этого диапазона
