Описание

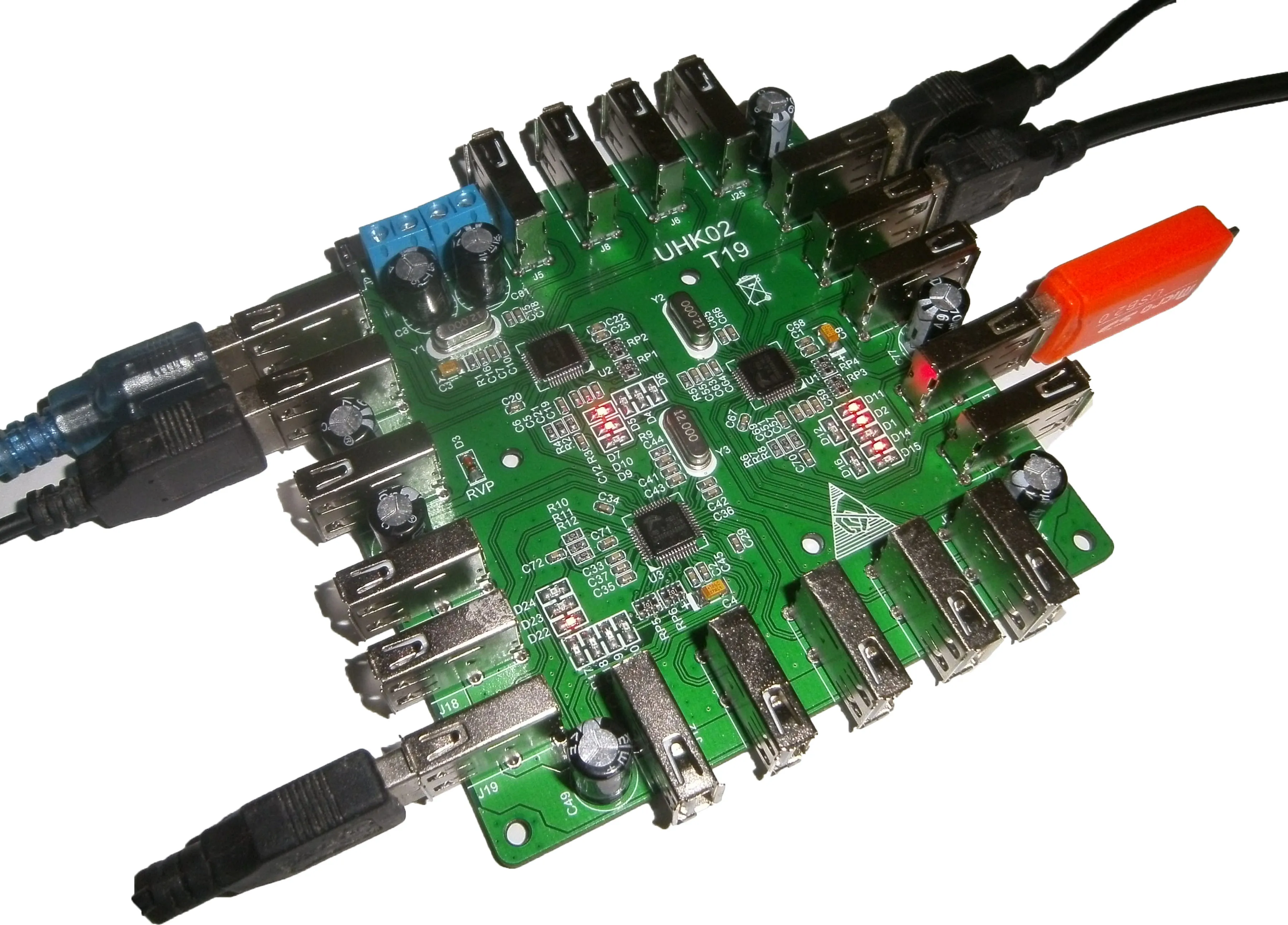

USB2.0 концентратор данных набор линейного контроллера 1 drag 19 самостоятельное питание/шина питания
Двойной режим FE2.1 модуль
Концентратор данных USB2.0 на основе FE2.1 имеет следующие основные характеристики:
(1) в общей сложности 20 высококачественных usb-f-портов A (USB A female side interface), среди них интерфейс M0 для uplink port (восходящий порт), может размещать хост-компьютер ПК, другой находится вниз (нисходящий порт), может использовать usb-устройство (оборудование), Например, клавиатура, мышь, u-диск, принтер, мобильный жесткий диск и т. Д.
(2) Поддержка модуля от источника питания (автономное питание) и шины (питание от шины), два вида моделей, от режима питания в основном используется для подключения большого тока устройства, например, мобильный жесткий диск, потому что компьютер USB интерфейс номинальное значение питания ток составляет 500 мА (Номинальное значение, то есть, может быть больше 500 мА), и некоторые из мобильных жестких дисков больше, чем это значение (особенно, когда просто на электричества), тогда только внешний блок питания + 5 В для подачи достаточно мощности (скачок в это время должен быть отключен колпачком J2); Блок питания шины используется для подключения клавиатуры, мыши, u-диска, принтера и других небольших устройств тока, по умолчанию этот режим, может быть вставлен в u-диск после ручной проверки
(3) в модуле есть светодиодный светильник, который загорается, когда канал связи подключен к хосту (обнаружение источника питания uplink); кроме того, каждый нисходящий канал имеет соответствующий индикатор состояния подключения светодиодный, всего 19
(4) Полный материал, 0,1 мкФ и 100 мкФ конденсаторов, для того, чтобы обеспечить стабильность модуля
(5) после макета и оптимизации маршрутизации модуля старшими инженерами, дифференциальная маршрутизация не имеет отверстий и высокой стабильности; схема конструкции является разумной, чип не имеет нагревательного феномена, и надежность высокая
Размер платы: 99,6*99,6 мм
Примечание:
(1) только M0 (бит J9) является портом uplink, который может подключаться к хосту, например к ПК, в то время как другие 19 портов могут подключаться только к устройствам, таким как usb флэш-диск, клавиатура и мышь
(2) По умолчанию Режим отгрузки готового продукта-режим с питанием от шины, то есть устройство, подключенное к порту нисходящего канала, съедает источник питания на линии USB порта uplink. После получения продукта подключите порт uplink к компьютеру и подключите usb-накопитель в порт нисходящего канала для проверки
(3) зимой или в сухой среде рекомендуется использовать электростатическое кольцо
(4) когда внешний источник питания + 5 В, перемычка J2 должна быть отключена, чтобы предотвратить коллизия между внешним источником питания и источником питания хоста порта uplink; обратите внимание на полярность внешнего источника питания. Плата имеет простую защиту от обратного напряжения (RVP), которая является диодом в обратном направлении и подключается к внешнему интерфейсу ввода питания. После обратного входа напряжения диод будет сжигать короткое замыкание для защиты других ценных устройств
