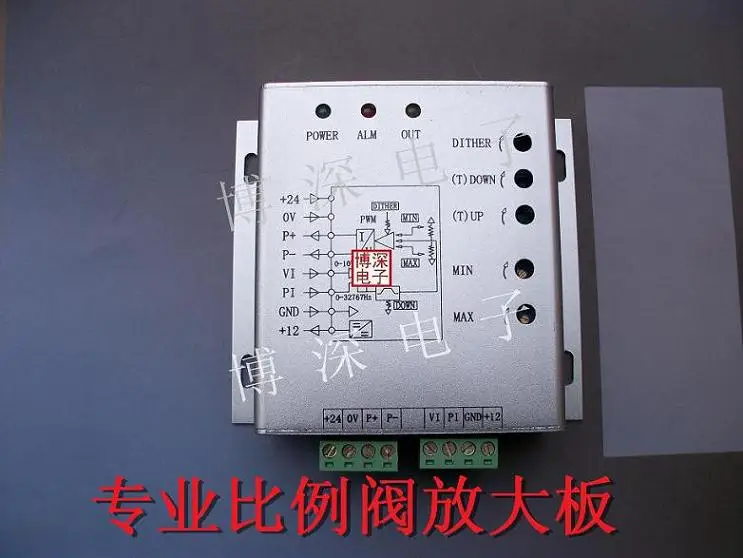

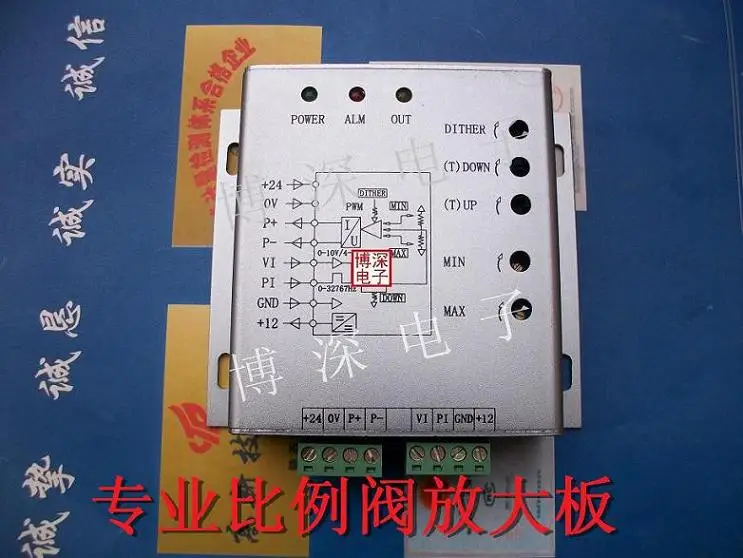

Одноимпульсный пропорциональный усилитель/входное напряжение, пропорциональная Плата усилителя клапана

Управление инструкции

Один · характеристики платы усилителя:

1. Усовершенствованный процесс поверхностного монтажа и технология электромагнитной изоляции, обеспечивают долгосрочную стабильность.

\

2. Основные устройства изготовлены из высококачественных промышленных компонентов., повышают надежность продукции.

\

3. Независимый источник питания, хорошая защита от помех.

\

4. Есть два входа, то есть режим импульсного сигнала и режим сигнала напряжения, удобный для пользователей, чтобы выбрать.

5. Изготовлен из высококачественного алюминиевого сплава, усилитель выглядит красиво и легко устанавливается.

Этот пропорциональный усилитель используется для обеспечения требуемого постоянного тока для различных гидравлических пропорциональных клапанов. усилитель контролирует выходной ток пропорционально в соответствии с сигналом входного напряжения или импульсным сигналом., для достижения цели изменения давления гидравлической системы 。 может быть широко использован в светильник, машины для литья пластмасс под давлением, машины для вулканизации резины, машины для литья под давлением и другие гидравлические системы.

Два · меры предосторожности:

Перед использованием этого продукта, пожалуйста, сначала подтвердите ввод продукта. /Выходной диапазон и тип, соответствует ли он вашим требованиям, и внимательно прочитайте инструкции для этой операции. специальные наконечники для всей проводки должны быть строго в соответствии с схемой подключения, в противном случае, продукт не будет использоваться правильно., даже наносит ущерб изделию.

Три. Основные технические параметры:

Выход ток: 0-1.5A

Рабочее напряжение: 24VDC

Входной сигнал: напряжение signal0-10VOr импульсный signal0-4KHZ

Линейная ошибка: Below2 %

Рабочая среда:-10 °-70 ° Влажность ниже 85% и некоррозионный газ

Четыре. Описание терминала:

\

+ 24VAnd0V: входная мощность усилителя, разъем 24vdc источник питания

\

P + AndP-: Соединительная пропорциональная катушка клапана

\

VI, GNDOrPI, GND: входное напряжение и входной сигнал импульса соответственно (только одно из приложений может быть выбрано.)

\

+ 12 VAndGND: может быть предоставлен для других внешних компонентов, таких как potentiometer200mAOf + 12VDC питания, этот терминал в основном используется для отладки.

\

Пять. Метод регулировки:

1. Мин: первоначальное значение регулировки выходного тока усилителя (когда усилитель покидает завод, входной сигнал напряжения is0VOr Входная частота импульсного сигнала is0HzTime, Отрегулируйте выходной ток до нуля, обычно нет необходимости регулировать.

2. Макс: регулировка усиления усилителя (при выходе из завода, импульсный сигнал is4kHzTime, to10европейское сопротивление пропорциональной катушки клапана-это нагрузка, отрегулируйте его выходную current800mA, если фактическое применение отличается, пожалуйста, отрегулируйте самостоятельно, например, вход сигнала напряжения пользователем, фактическое приложение также должно быть отрегулировано самостоятельно)

3. (T) вверх: регулировка наклона подъемного края выходного тока усилителя, регулировка по часовой стрелке для увеличения наклона (то есть, уменьшение времени реакции)

4. (T) вниз: выходной ток усилителя, падающий по наклону, регулировка по часовой стрелке для увеличения наклона (то есть, уменьшение времени реакции)

\

\
