Описание

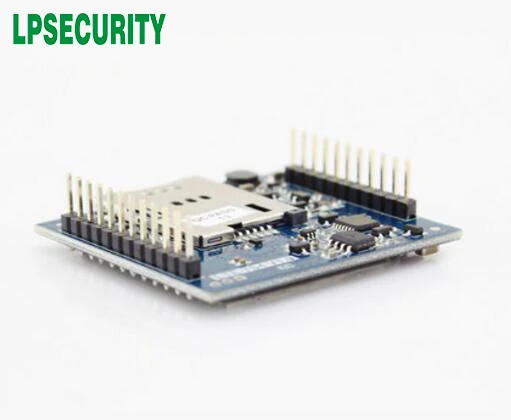

USR-LTE-7S4
Модуль 4G LTE USR-LTE-7S4 используется для передачи данных между серийным портом и сетевым сервером по сети оператора. Он настраивается по команде AT и работает в двунаправленном прозрачном режиме передачи.
USR-LTE-7S4 находится в небольшом размере, который широко используется в LTE, WCDMA, TD-SCDMA. Он работает в прозрачном режиме передачи и более функциональном программном обеспечении. Он имеет высокую скорость и меньше времени задержки, поддерживает протокол FTP.
USR-LTE-7S4 совместим с модулем 2 г 7S2/7S3, пользователь может легко заменить 7S3. Мы добавляем функцию Watchdog для обеспечения стабильности в течение длительного времени работы.
Список сетей LTE:Https://en.wikipedia.org/wiki/List_of_LTE_networks
HTTPD клиент
На основе встроенной системы Linux, в высокой стабильности
SMS Прозрачная передача
Команду AT
Скорость передачи синхронизации
Регистрация механизм
Сердцебиение посылка механизм
Протокол FTP обновления
RNDIS Функция
Метод задания конфигурации:
1) веб-страницы конфигурации
2) конфигурация команды AT
Режим работы Введение
1. сетевой прозрачный режим передачи
В этом режиме устройство пользователя может отправлять данные на сервер specifie по сети LTE. G780 поддерживает 4 разъема. Четыре связи-это взаимная независимость.
2. Клиентский режим HTTP
В этом режиме устройство пользователя может отправлять/получать данные непосредственно на/с сервера HTTP. Данные будут отправлены на веб-сервер (apache, IIS, tomcat и т. д.) в режиме Http (GET/POST) до тех пор, пока данные будут отправлены в формальном формате. Пользователь может использовать язык сценария, такой как РНР, ASP, как хранилище базы данных.
3. прозрачный режим передачи SMS
В этом режиме устройство пользователя может отправлять SMS на указанный номер телефона или отправлять SMS с телефона на устройство.
4. При команда
Независимо от того, работает ли G780 в любом режиме, пользователь может отправить указанную команду в G780 для переключения в командный режим.
| Основная информация | |
| Размер | 12,8x41,8x44,4 мм (не включает клемму) |
| Вход Напряжение | DC 5,0 ~ 16 В |
| Рабочий ток | Средний: 55 ~ 127ма @ 12 В в; Макс: 147ма @ 12 В в |
| Рабочая Температура | -20 ~ 70 °C |
| Условия хранения | -40 ~ 125 °C, 5 ~ 95% RH (без конденсации) |
| Оборудования Интерфейс | SIM карты: 1,8 В/3 В Интерфейс антенны: 50?/SMA-K (female terminal) |
| Сертификат | CE FCC ROHS WEEE |
| Диапазон частот | |
| TDD-LTE | Группа 38/39/40/41 |
| FDD-LTE | Группа 1/3 |
| WCDMA | Группа 1/8 |
| TD-SCDMA | Группа 34/39 |
| GSM/GPRS/EDGE | Группа 3/8 |
| Параметры | |
| TDD-LTE | 3GPP R9 CAT4 скорость загрузки: 150 Мбит/с, скорость загрузки: 50 Мбит/с |
| FDD-LTE | 3GPP R9 CAT4 скорость загрузки: 150 Мбит/с, скорость загрузки: 50 Мбит/с |
| WCDMA | HSPA + скорость загрузки: скорость загрузки 21 Мбит/с: 5,76 Мбит/с |
| TD-SCDMA | 3GPP R9 скорость загрузки: 2,8 Мбит/с, скорость загрузки: 2,2 Мбит/с |
| GSM/GPRS/EDGE | Макс.: скорость загрузки 384 кбит/с, скорость загрузки: 128 кбит/с |
| Передается Мощность | |
| TDD-LTE | + 23dBm (класс мощности 3) |
| FDD-LTE | + 23dBm (класс мощности 3) |
| WCDMA | + 23dBm (класс мощности 3) |
| TD-SCDMA | + 24 дБм (класс мощности 2) |
| GSM Band8 | + 33dBm (класс мощности 4) |
| GSM Band3 | + 30dBm (класс мощности 1) |
| Последовательный Порты и разъёмы | |
| Порты и разъёмы номер | Ttl * 1 |
| Биты данных | 5,6, 7,8 |
| Стоповый бит | 1,2 |
| Проверьте Бит | Нет, даже, нечетный |
| Скорость передачи данных | 300 БПС ~ 230400 БПС |
| Поток Управление | CTS/RTS |
| Буфер | TX К: 10 k байт, rК X: 10 k байт |
| Программное обеспечение параметр | |
| Режим работы | Прозрачный режим передачи, режим HTTP, режим FTP |
| Протокол | TCP/UDP/DNS/HTTP/FTP |
| Max TCP-подключение | 4 |
| Конфигурации | Команда Serial AT, Команда SMS AT, команда Network AT |
| Услуги | |
| Программное обеспечение | Виртуальное серийное программное обеспечение (USR-VCOM), Windows 2000 или выше Конфигурация: команда Serial AT, Команда SMS AT, команда Network AT |
| Гарантийный срок | 2 года |
| Аксессуар | Антенна PCB |
Характеристики
- Бренд
- LPSECURITY
- Номер модели
- USR-LTE-7S4
