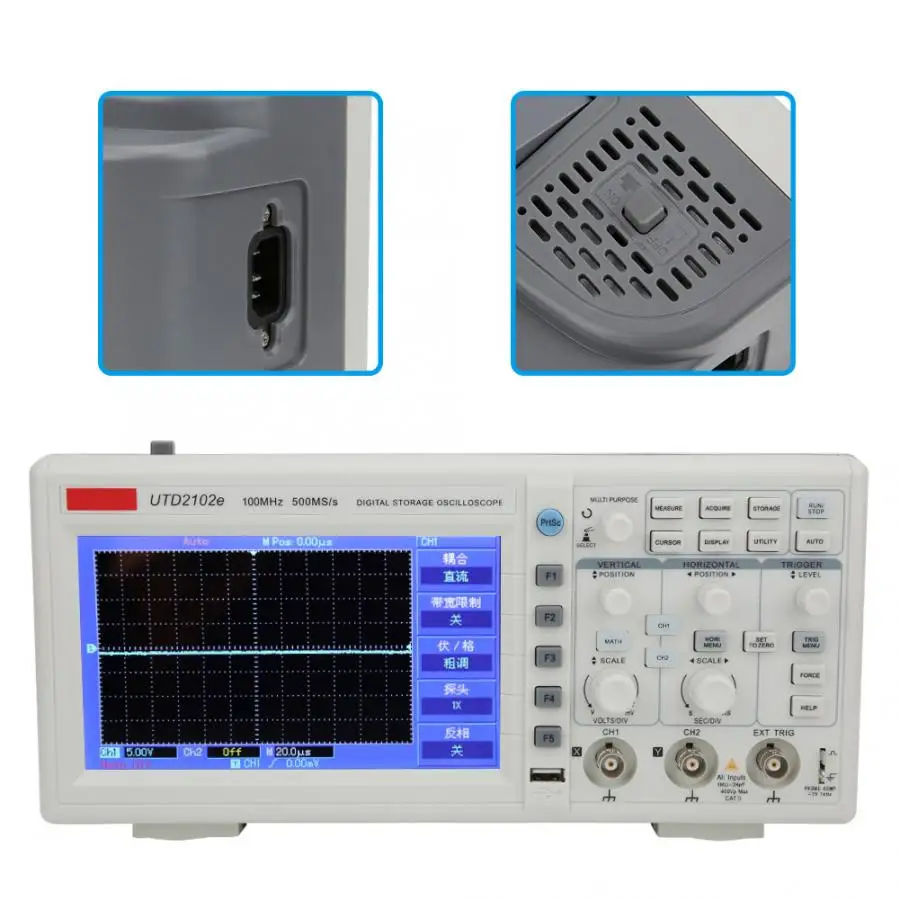

UTD2012e двухканальный 100 МГц полоса пропускания 500 мс/с цифровой осциллограф 100-240 В

Описание

UTD2012e двухканальный 100 МГц полоса пропускания 500 мс/с цифровой осциллограф 100-240 В

Особенности:

1. UTD2012e-двухканальный цифровой осциллограф с пропускной способностью 100 МГц с максимальной частотой дискретизации 500 мс/с, который отвечает основным требованиям основных измерений.
2. Конфигурация 7 дюймов TFT ЖК-дисплея данных, разрешение 800 по горизонтали x RGB x 480 по вертикали пикселей, дисплей данных четкий и интуитивно понятный.
3. Лаконичный и четкий дизайн передней панели, более удобный для пользователей в эксплуатации.
4. Низкий уровень шума, не будет мешать другим, пусть люди используют более комфортно.
5. Подходит для армии, лаборатории колледжа, научно-исследовательского блока и производственной линии завода.

Параметры:

Состояние на 100% абсолютно новый
Тип изделия: осциллограф
Материал: АБС + металл
Цвет: как показано на картинке
Напряжение: 100-240 В
Вес: около 93,5 г/унций

Основные функции	UTD2012e
Канал	2
Пропускная способность	100 МГц
Режим образца
Выборки в режиме реального времени	500 мс/с
Эквивалент для отбора проб	50GS/s
Среднее значение	Двойной канал в то же время, принять 2 к n раз для среднего вычисления, n = 1 ~ 8 положительное целое число может быть выбрано.
Вход
Вход муфта	Постоянный ток, переменный ток, Заземление
Вход сопротивление	1ΜΩ±2%, with20pF±3pF параллельно
Зонд коэффициент затухания установка	1x, 10x, 100x, 1000x
Максимальное входное напряжение	400 В (пик постоянного тока + переменного тока, входное сопротивление 1ΜΩ) (затухание зондов 10:1)
Изоляция между каналами	Превосходит 40: 1
Межканальная задержка времени (типичная)	150 ps
По горизонтали
Сигналов интерполяции	Sin (x)/x
Глубина хранения	32 k отбора проб
Диапазон развертки(S/div)	2ns/div~50 s/div, система 1-2-5
Частота выборки и точность времени задержки	± 50 ppm (любой интервал времени ≥1 мс)
Горизонтальное изображение	12div
Промежуток времени (△T)	Одиночное время: ± (1 интервал выборки + 50 ppm x Чтение + 0,6ns)
Точность измерения (полная полоса пропускания)	> 16 средних значений: ± (1 пробный интервал + 50 ppm x Чтение + 0,4 ns)
Вертикальный
Аналого-цифровой преобразователь (A/D)	8 битное разрешение, два канала выборки одновременно
Вертикальный диапазон чувствительности (V/div)	1 мВ/div-20 в/div (на входе BNC)
Перемещения диапазон	± 10div
Аналоговая полоса пропускания	100 МГц
С низким уровнем амплитудно-частотная характеристика (переменного тока, соединительное быстроное соединение-3db)	≤5гц (на BNC)
Время роста (характерное для BNC)	≤3. 5ns
DC усиления точность	При вертикальной чувствительности 1МВ ~ 5мв/div: ± 4%
	(Выборка или средний метод выборки)
	При вертикальной чувствительности 10 мВ/div ~ 20 в/div: ± 3%
	(Выборка или средний метод выборки)
Точность измерения постоянного тока (средний метод выборки)	Когда вертикальное смещение нулевое и N≥16:
	± (5% x Чтение + 0,1 сетка + 1 мВ) и выберите 1 мВ/div или 2 мВ/div.
	± (4% x Чтение + 0,1 сетка + 1 мВ) и выберите 5 мВ/div;
	± (3% x Чтение + 0,1 сетка + 1 мВ) и выберите 10 мВ/div ~ 20 В/div.
	Когда вертикальное смещение не нулевое и N≥16:
	± [3% x (Чтение + вертикальное смещение) + (1% x вертикальное смещение)] + 0,2 див)
	Установите от 5 мВ/div до 200 мВ/div плюс 2 мВ; Установите значение от 200 мВ/div до 20 в/div плюс 50 мВ.
Погрешность измерения напряжения (Δ V)	При одинаковой настройке и условиях окружающей среды, улавливаемые формы волны ≥16 были усреднены
(Средний метод выборки)	Напряжение разница между двумя точками на сигналов (ΔV): ± (3% x показаний + 0,05 сетка)
Триггер
Чувствительность триггера	1div
Триггер диапазон уровня	Внутренняя отделка	± 5 сеток от центра экрана
	EXT	± 3 V
Точность уровня триггера (обычная) Точность относится к сигналов, регулируемые по высоте люстры, раза больше или равна 20ns	Внутренняя отделка	± (0.3div x V/div) (в пределах ± 4div от центра экрана)
	EXT	± (6% установленное значение + 40 мВ)
Пре-триггер возможности	Нормальный режим/режим сканирования, предварительный триггер/задержка триггера, предтриггерная глубина регулируется
Выпуск диапазон	100ns~1,5 s
Установите уровень до 50% (Типичный)	Работа с частотой входного сигнала ≥50 Гц
Край-срабатывает
Контурного типа	Вверх, вниз, вверх
Широтно-импульсная вспышка триггера
Режим запуска	(>, <, =) Ширина положительного импульса, (>, <, =) ширина отрицательного импульса
Длительность импульса: диапазон	20ns-10s
Альтернативный триггер
CH1 триггер	Края, ширина импульса
CH2 триггер	Края, ширина импульса
Измерение
Курсор	Ручном режиме	Курсор (Δ V), разница напряжения между разницей во времени между курсором (Δ T), взаимность Δ T (Гц) (1/Δ T)
	Режимом слежения	Напряжение соотношение цена/качество и время стоимость формы волны точки
	Автоматический режим измерения	Позволяет курсор, которые будут отображаться во время автоматическое измерение
Автоматическое измерение	Пиковое-пиковое значение, амплитудное значение, максимальное значение, минимальное значение, верхнее значение, нижнее значение, Медианное значение, корень среднее квадратное значение, превышение, предпромывка, частота, цикл, время нарастания, время падения, ширина положительного импульса, ширина отрицательного импульса, положительный рабочий цикл, отрицательный рабочий цикл, Замеры задержки и других параметров.
Математические операции	Добавить, вычесть, умножать, делить, инвертировать
Коробка для хранения	20 наборов сигналов, 20 настроек, растровые изображения
БПФ	Окно	Hanning, Hamming, Biackman-Harris, прямоугольный
	Для отбора проб	1024 точек
Лиссажу графика	Пропускная способность	100 МГц
	Разность фаз	± 3 градуса
Дисплей
Дисплей типа	7in на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей
Разрешение дисплея	800 по горизонтали x RGB x 480 по вертикали
Сигналов и сетки	Регулируемая яркость сигнала и сетки
Дисплей языковой категории	Упрощенный китайский, традиционный китайский, английский, португальский, испанский, французский, голландский, немецкий, русский
Другое
Сигналов записан	Экран 1000, может временно сохранить машину или хранить на диске
Триггер Частотомер	6 бит оборудования Частотомер
Экран копия	Копия экрана в один клик
Зонд компенсатор выход
Выходное напряжение (типичное)	Около 3 в, пик-пик ≥1 МОМ нагрузки
Частота (обычная)	1 кГц
Интерфейс функция
Стандартный конфигурации	USB-OTG: Он может хранить данные и общаться с ПК
Мощность питания
Ssupply напряжения	100 V~240 вакуумов, 50 Гц/60 Гц
Мощность потребления	<50 W
Предохранитель	2A, класс, 250 V
Защита окружающей среды
Температура	Управление: 10℃~ + 40℃; Нерабочий:-20℃~ + 60℃
Влажность	<35℃: 90% RH, + 35℃~+ 40℃: ≤60% RH
Высота над уровнем моря	Управление 2000 м; Non-Управление al 15000 м

Посылка список:

1 x осциллограф

2 х зонд

1 x Кабель для передачи данных

1 x Мощность штепсельной вилки

1 x датчик регулировки

2 x IC Кепки

4 x маркировочное кольцо

1 x зонд; сезон весна

Руководство по эксплуатации на английском языке-1 шт.
