Описание
Этот конвертер поддерживает систему Android. Android устройства должны поддерживать OTG, который может использоваться с OTG линии передачи данных.
Есть поддержка приложения и источника загрузки

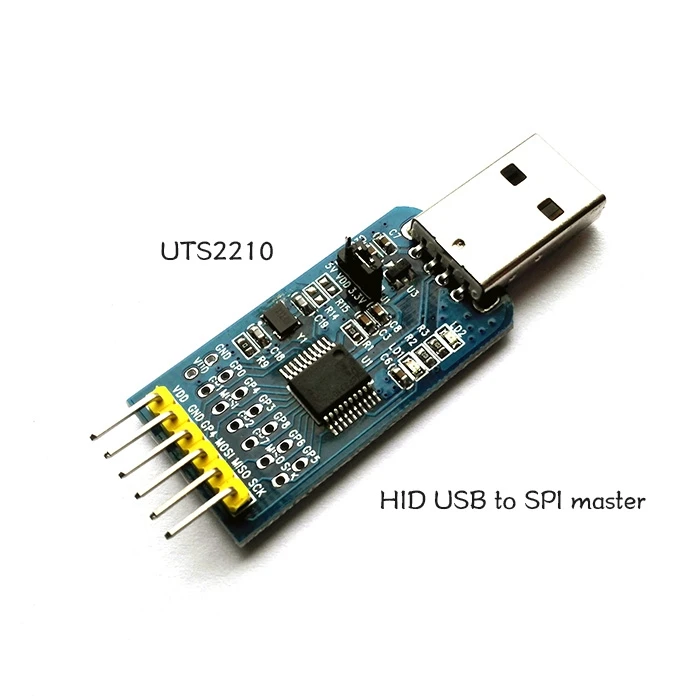

Название продукта: USB адаптер SPI Advanced edition
Бренд: USen wins
Код товара: UTS2210B2
Описание функции: USB в SPI, поддержка SPI 4 рабочих режима, поддержка 9 GPIO, нет необходимости устанавливать драйвер.
Аналогично мышке и клавиатуре, тип USB для SPI устройств, с помощью операционной системы поставляется с драйвером.
Предоставьте демонстрационное программное обеспечение и DLL исходный код программы для разработки верхнего компьютера в качестве справки, пожалуйста, оставьте письмо, чтобы отправить информацию посылка.
Отправка: 6pin 20 см dupont линия x1
Особенности:
1. Универсальная последовательная шина (USB)
Full speed USB (12 МБ/с.)
Устройство интерфейса человека (HID)
128-байтовый буфер для обработки пропускной способности данных:-64 байта отправки-64 байта получения
Настраиваемый вид, назначения PID и струнные дескрипторы (также предоставляется заводское программирование)
Питание от шины (Заводская по умолчанию) или автономное (опционально через специальную команду USB)
Совместимость с USB 2,0
2. Usb-драйвер и поддержка программного обеспечения
Применение стандартный HID драйверы (встроенная Поддержка Windows XP/Vista/7/10, Linux и Mac OS)
Утилита настройки для настройки питания устройства
Утилита для связи usb-spi, манипуляций GPIO и других функций
3. Периферийные устройства SPI
Поддержка 4 режимов SPI (режимы 0,1, 2 и 3)

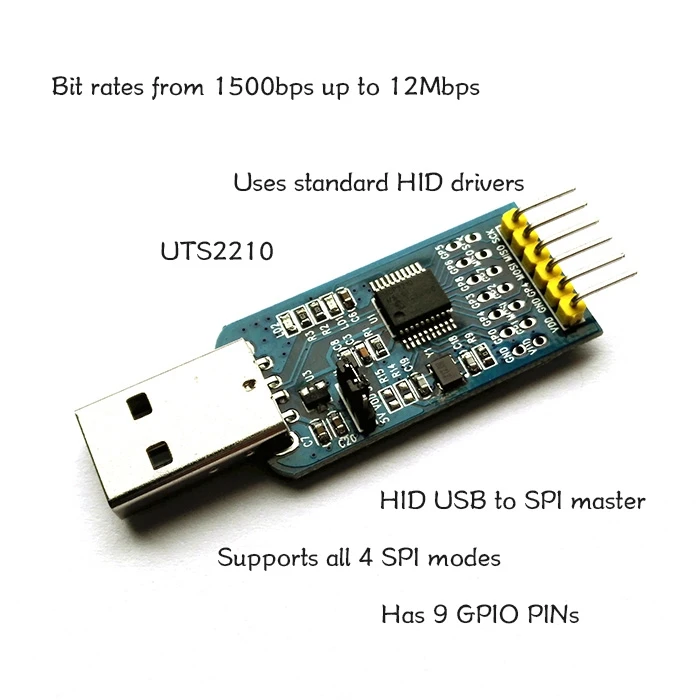

Битрейт от 1500 бит/с до 12 Мбит/с
Настраиваемая задержка транзакций SPI:
-Задержка от выбора среза (установленная как допустимая) до первого байта данных
-Данные к задержке данных
-Задержка выбора фрагмента данных (указан как неправильный)
Максимальная длина транзакции SPI составляет 65535 байт
До 9 срезов-вы можете использовать любую комбинацию для данной транзакции SPI (выбор срезов находится между контактами GPIO и резервными функциональными контактами)
Использование; некоторые контакты GP (до 9) могут быть назначены с помощью выбора среза)
4. Вход/выход общего назначения (GPIO) pin
9 универсальных контактов ввода/вывода
Блок 5. EEPROM
256-байт пользователя EEPROM (с доступом через определенные USB команды)
6. Промышленная Рабочая температура: от-40 °C до + 85 °C
MCP2210 таблицы загрузки:
Http://ww1.microchip.com/downloads/en/DeviceDoc/22288A.pdf
Загрузка:
Https://www.microchip.com/wwwproducts/en/MCP2210#documentation
Образцы:

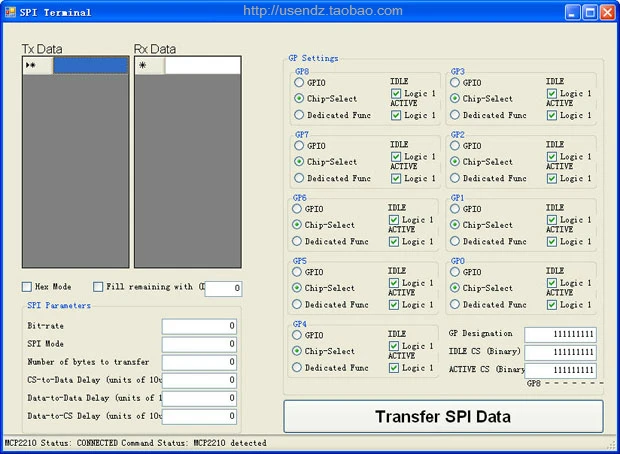

Тест трансивера SPI: патч jumper cap MISO MOSI, тест трансивера через терминал
Скорость настройки UTS2210 по умолчанию составляет 1 Мбит/с. Если вы хотите достичь 12 Мбит/с, необходимо настроить:
После настройки битрейт 12 м может быть заполнен в терминале.
SPI отправка сигнала:
