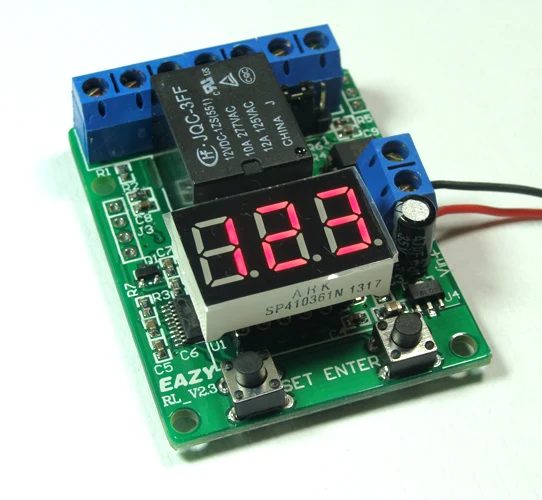

В 5 в сроки цикл старт времени подсчет триггера реле вольтметр обнаружения управление реле переключатель

Режим отображения:

P-1: реле времени (99,9-0,1 секунд, первое всасывание и затем выпуск)

P-2: реле времени (от 1 секунды до 999 секунд, от 1 минуты до 999 минут,Ингаляции перед выпуском)

P-3: счетчик импульсов (таймер впуска или запуска при наборе значений)

P-4: реле напряжения (переключение контроля напряжения)

P-5: переключатель синхронизации триггера (триггер, когда входной переключатель или уровень приурочен к заданному значению)

P-6: цифровая трубка дисплей Автоматические настройки закрытия (Минимальный рабочий ток 6mA/В 12 V)

Рабочий вход питания: В 5 в постоянного тока;

Диапазон синхронизации: 0-999 секунд или 0-999 минут можно переключать ключами, время всасывания и время выпуска можно установить соответственно.

Напряжение обнаружения и отображения диапазон: DC0-99.9V или 0-9,99 В, отгрузки по умолчанию является DC0-99.9V версией аппаратного обеспечения

Параметры реле:

Катушка входной DC5V/12 В/24 В (5 В источника питания версия с 5 В реле) Группа конверсий (обычные Открытые и закрытые точки) Нагрузка на контакт:10A/277VAC Контактное сопротивление: ≤ 100 м & Omega; (1A-6VDC) Механическая прочность:> 10 миллионов раз Электрическая прочность:> 100000 раз (10A-250VAC) Температура рабочей среды:-40-85 C Вход внешнего сигнала: Активный (0-12 В) Объем пассивной коммутации (можно установить время задержки 9-stage Dejitter) Параметры настройки режима могут быть сохранены отключением питания. После отключения питания последний режим будет продолжать выполняться. Модуль цифровой трубки устанавливается гнездом и может быть удален непосредственно. Ток в режиме ожидания: 16 мА/12 В, когда цифровая трубка закрытаМинимальная 6mA/12 В Если питание отключено в любом режиме, система будет продолжать работать в последнем состоянии после включения снова. Параметры набора могут быть сохранены отключением питания. Нажатие клавиши ENTER в течение 3 секунд в любом режиме может вернуться в состояние выбора режима.

P-1 режим,P-2 режим:Использование реле времени или реле времени

Диапазон синхронизации: P-1: 0,1-99,9 секунд;

P-2: 1-999 секунд или 1-999 минут, переключаемый;Реле отсасывает и выпускает позже.

Петля исполнение:

В реле времени режим, пользователь может установить реле время поглощения T1 и отпустите время T2, такие как установка T1 до 3 секунд и T2 до 7 секунд. Затем реле будет выполнять 3 секунды всасывания до 7 секунд выпуска, когда он работает, и так далее.

Когда вы устанавливаете T1 и T2 значения времени, система будет сила, чтобы сохранить набор значения, и следующем запуске автоматически загрузить T1 времени ждать start-up.

Один выполнение сроки:

Если только T1 (время всасывания) установлен и T2 (выпуск время) установлен в 0, то реле останавливается Бег после T1 время, и больше не циркулирует. В это время его можно использовать в качестве таймера. В T1 время завершена в назначенное время и реле отпускается. В это время, система начинает снова на T1 время, нажав клавишу ENTER.

Если T1 (время всасывания) установлен в 0, реле всегда будет в выпуске состояние (без start-up, нормально закрытие точки подключен, часто открывают точка отключен).

В режиме реле времени Пуск или остановка можно управлять нажатием клавиши ENTRE или внешним переключателем/импульсным входным интерфейсом. Когда время работает, Вход внешнего Коммутатора не влияет на работу синхронизации. Когда время закончено, таймер начнет снова, когда входной сигнал внешнего переключателя.

Использование внешнего сигнала для запуска start реле времени требует растущего края переключения количества или внешнего импульсного сигнала (от низкого уровня до высокого уровня). Если входной уровень остается неизменным (или количество переключения не действует), таймер запуска не будет запущен.

P-3: реле подсчета

В качестве внешнего импульсного или коммутационного счетчика максимальное значение подсчета составляет 3999, и может быть установлено 9-level external signal de-jitter delay value. Пользователь может установить значение подсчета, чтобы реле работало. Когда значение внешнего подсчета входного сигнала достигает заданного значения, реле будет выполняться в соответствии с параметрами, установленными в режиме реле времени. Например, когда вы устанавливаете Режим реле времени для выхода через 2 секунды, реле отсосет и отпустит через 2 секунды. Если параметры реле времени установлены в 0, подсчет достигнет заданного значения. Когда фиксированное значение фиксируется, реле переворачивается и работает (выпуск, изменение, изменение и выпуск).

P-4 4 Режим: реле напряжения

Верхние и нижние пределы напряжения можно установить с помощью функции контроля напряжения. Если напряжение превышает верхние пределы, реле изменится от высвобождения до поглощения, пока напряжение не будет ниже установленных нижних пределов. Эта функция может использоваться для мониторинга напряжения или в качестве вольтметра постоянного тока. Отображения спектр Вольтметр 0-99,9 В, ошибка ±, 0,1 В.

Требуемый диапазон обнаружения напряжения В 0-9,99 в ошибка & plusmn; аппаратная версия 0,01 В в следует отметить. P-4, если заданный ключ нажимается в течение трех секунд, логика управления напряжением обнаружения будет изменена. Вы можете выбрать реле, когда напряжение превышает верхний предел или когда напряжение ниже нижнего предела.

P-5: переключатель синхронизации триггера

Переключение или синхронизация уровня (переключение/импульсный входной терминал) для внешнего ввода «IN» запускайте таймер или Переключайте реле, когда таймер достигает заданного значения. Время сроки находится в той же группе как T1 и T2 в P-2 режиме. Его можно отрегулировать в течение 1-999 секунд или минут.

Если внешний переключатель держит закрыты или уровень держит до заданного значения T1, обратный отсчет допустим. Если внешний переключатель разъединен перед Значение набора T1, обратный отсчет прекращает ждать для перезапуска. Например, если вы установите T1 до 5 секунд и T2 до 2 секунд, внешний коммутатор будет нажата для 5 секунд, затем реле будет включать и выключать для 2 секунды, В противном случае реле не будет включено. Если T1 устанавливается в течение 5 секунд и T2 установлен для 0, то внешний переключатель нажата для 5 секунд, реле всасывается, внешний переключатель нажата для 5 секунд снова, и реле выпущено.

P-6: настройки автоматического закрытия цифровой трубки

Режим P-6 используется для установки автоматического времени закрытия цифровой трубки (0-9 минут, 0 всегда яркий) для снижения потребляемой мощности контроллера. Минимальный Резервный ток составляет 6 мА/12 В при закрытии цифровой трубки. Все режимы могут работать нормально, когда цифровая трубка выключена, и только дисплей выключен, и действие реле не влияет.

Рабочая Мощность InterfaceUse болтами 5,08 мм терминалы следующим образом:

Зона проводки реле отмечена с предупреждением безопасности, обработка электрической изоляции канавок, высокий ток провода увеличение пайки олова
