Описание
A: stm32-v6 материнская плата

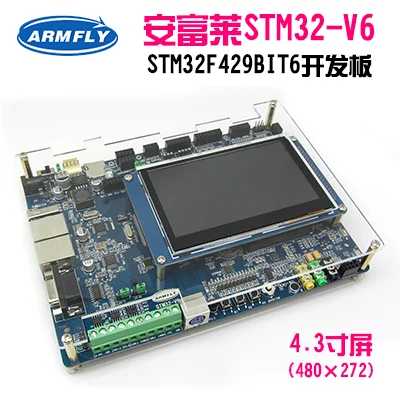

B: stm32-v6 материнская плата + 4,3-дюйм резистивный сенсорный экран
C: stm32-v6 материнская плата + 4,3 дюймов емкостный сенсорный экран
D: материнская плата stm32-v6 + Резистивный экран 5,0 дюйма
E: stm32-v6 материнская плата + 5,0 дюймов емкостный сенсорный экран
F: stm32-v6 материнская плата + 7,0 дюймов резистор экран
G: stm32-v6 материнская плата + 7,0 дюймов емкостный сенсорный экран
Адрес с открытым исходным кодом:
Http://www.armbbs.cn/forum.php?mod=viewthread&tid=15518
Макетная плата с экраном дисплея с акриловой защитной платой, одиночная материнская плата не соответствует акриловой плате.
Каждая конфигурация не имеет эмулятора. Покупать один настоятельно рекомендуется без эмуляторов. St-link, j-link может быть.

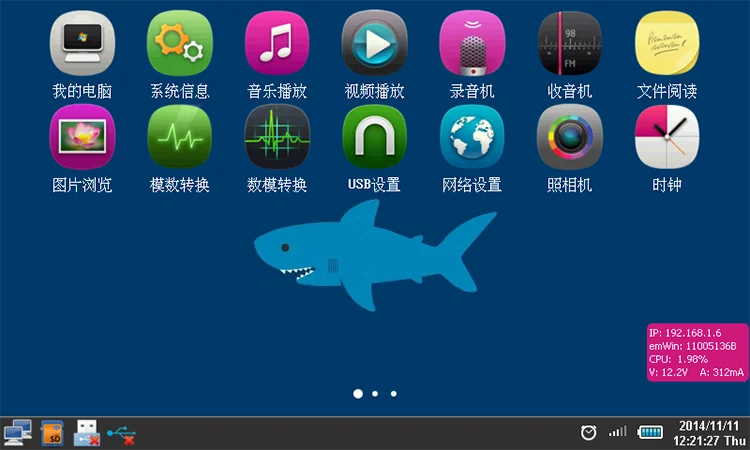

Комплексная демонстрация видео 1:
Сетевая версия 2 двухканальный осциллограф с открытым исходным кодом, Поддержка компьютера, мобильного телефона и планшета и другого доступа к платформе ОС:
Http://www.armbbs.cn/forum.php?Mod = видовая резьба и tid = 89526
Комплексная демонстрация видео 2:
Двухканальный осциллограф второго поколения с открытым исходным кодом, производительность программного обеспечения сильная, выделите фактический бой, с обучающими материалами, поддержка RTX, ucos-iii и FreeRTOS:
Http://www.armbbs.cn/forum.php?Mod = видовая резьба и tid = 45785
Комплексная демонстрация видео 3:
RTX + rl-flashfs + rl-tcpnet + rl-usb + rl-can + Modbus + emWin Комплексная демонстрация
Http://www.armbbs.cn/forum.php?Mod = видовая резьба и tid = 17330
Комплексная демонстрация видео 4:
[Оригинальная с открытым исходным кодом] набор практичность и воспроизведения в одной из самых передовых классные игры, используя F429 внешний Соединительный 32-битный SDRAM (синхронное динамическое ОЗУ виртуальной VNC для рабочего стола, экран отсутсвует, возможность удаленного доступа в любом месте
Http://www.armbbs.cn/forum.php?Mod = видовая резьба и tid = 30543
Отгрузочная ведомость
1. Stm32-v6 плинтус
2. Модуль динамика (включая усилитель мощности AW8733) был вставлен в материнскую плату
3. Адаптер питания 12 В 1 А
4. Плата адаптера SWD (JTAG к интерфейсу отладки SWD) [без симулятора]
5. Micro USB кабель для передачи данных
6, кабель
7. USB кабель последовательного порта (HL-340)

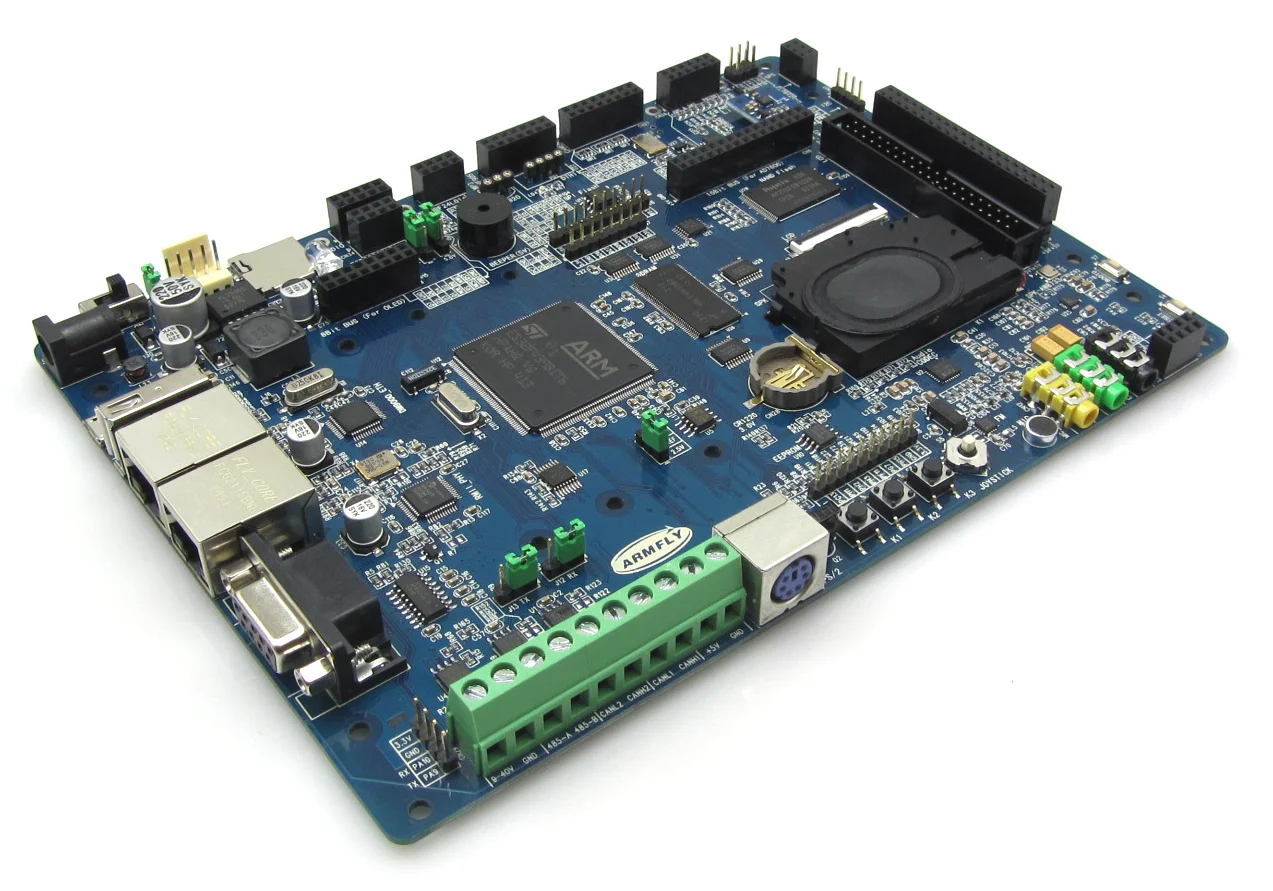

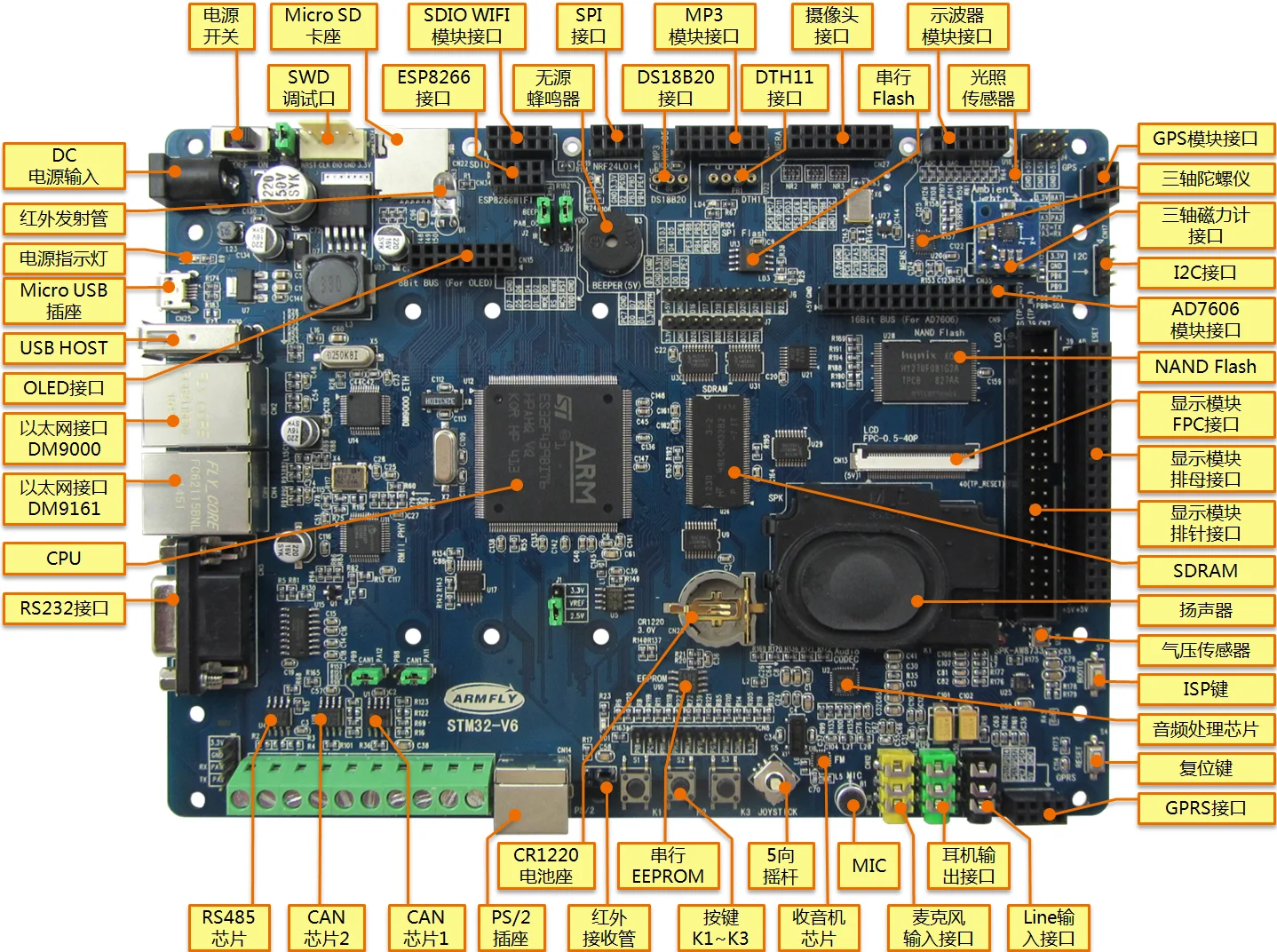

Аппаратные ресурсы:
Процессор модель STM32F429BIT6/lqfp-208 2 байт флэш-память, 256 K байт Оперативная память, 180 МГц основная частота
8 МГц кристаллический Вибратор-это главные часы MCU, и 32,768 кГц кристаллический вибратор используется для cpu RTC
16 Mбайт 32-битный ширина шины SDRAM (синхронное динамическое ОЗУ, 128 М NAND флэш-память
8 M байт последовательной вспышки, 16 K байт последовательной EEPROM
1 MicroSD держатель для карт
2 CAN2.0 интерфейсы (SN65HVD230)
1 последовательный порт RS232 (SP3232)
1 RS485 интерфейс (SP3485)
1 Интерфейс USB2.0 с полной скоростью (внутренняя интеграция ЦП)
1 Интерфейс USB2.0 с полной скоростью хоста (внутренняя интеграция ЦП)
2 100 M/10 M Ethernet интерфейсы (DM9000AE висят на FSMC шинах + DM9161 PHY с помощью cpu внутреннего MAC) [двойная сетевая карта]
Интегрированный полностью дуплексный аудио чип для codec (WM8978)
Встроенный радиомодуль AM/FM (Si4704)-(превосходит универсальный чип TEA5767 FM)
Встроенный трехосевой гироскоп (MPU-6050)
Встроенный светильник с датчиком интенсивности (BH1750FVI)
Встроенный датчик интенсивности давления (BMP180)
Встроенный 1 микрофон, 1 динамик, 1 стерео разъем для наушников, 1 вход для микрофона, 1 линейный вход
Один инфракрасный удаленный приемник, один инфракрасный Удаленный передатчик
1 5-пути Кулисный, 1 Кнопка сброса 3 программное обеспечение одноразовые кнопки
4 светодиодный s, 1 блок питания светодиодный
1 CR1220 держатель батареи
1 PS/2 гнездо, внешняя PS/2 клавиатура или мышь
Интерфейс отладки SWD (с платой адаптера SWD)
2 режима питания: usb-кабель, внешний источник питания 7-32 В
1 выключатель питания, нет необходимости отключать кабель при подключении и отключении питания
SDIO wifi модуль расширения интерфейса (без внешнего модуля)
ESP8266 последовательный порт wifi модуль интерфейс расширения (без внешнего модуля)
NRF24L01 2,4g модуль беспроводной связи интерфейс расширения (без внешнего модуля)
NRF905 433 M модуль беспроводной связи интерфейс расширения (без внешнего модуля)
Интерфейс расширения модуля камеры (без внешнего модуля)
ADC-DAC модуль осциллографа (без внешнего модуля)
AD7606 Восьмиканальный ADC модуль расширения интерфейса (без внешнего модуля)
Интерфейс расширения модуля gps (без внешнего модуля)
GPRS модуль беспроводной связи интерфейс расширения (без внешнего модуля)
DS18B20 интерфейс расширения датчика температуры (без внешнего модуля)
DTH11 интерфейс расширения датчика температуры и влажности (без внешнего модуля)
Интерфейс расширения для трехосевого магнитометра (без внешнего модуля)
Размер основной платы: 192 мм × 140 мм
Толщина печатной платы: 1,6 мм, 4 слоя
\
\
