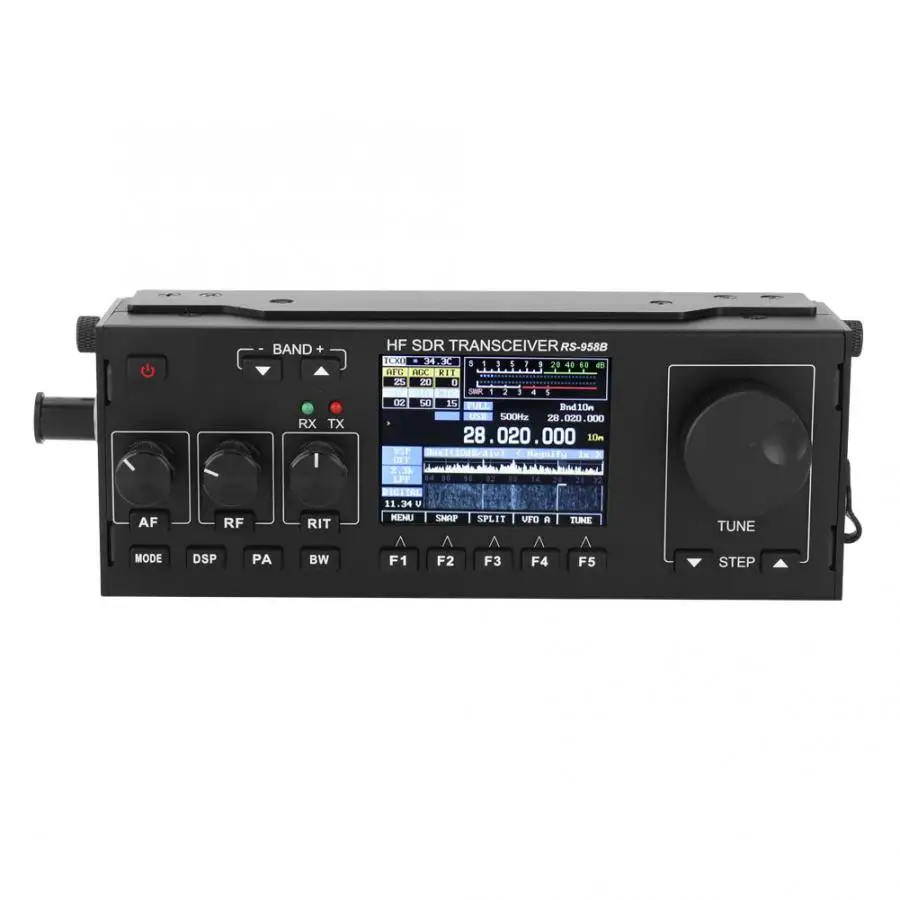

Ватт метр 0,5~ 30 МГц RS-958B SSB HF SDR HAM приемопередатчик V0.6 с батареей 4000 мАч включает 4 вида печатной платы

Описание

Ватт метр 0,5 ~ 30 МГц RS-958B SSB HF SDR HAM приемопередатчик V0.6 с батареей 4000 мАч включает 4 вида печатной платы

Особенности:

Так как это программное радио, спецификация продолжает улучшаться в связи с постоянными модификациями/улучшениями программного обеспечения и оборудования. Чувствительность приемника составляет 10 дБ S/N, фильтрация CCITT с использованием 28,3 МГц. Стабильность частоты: +/-30 Гц при 14 МГц в диапазоне от 10 до 35 °C, окружающей среды в случае коллектора, или лучше, когда TCXO активирован. Можно включить или выключить функцию преобразования частоты. Большая способность обработки сигнала: непрерывное "ограничение Warning'' происходит выше приблизительно-28 дБм, фактическое обрезание и искажение A/D происходит на приблизительно-18 дБм и больше-18 дБм сигнала +/-местная частота генератора сигнала в этом диапазоне еще выше. CW режим получения/передачи и отображения частоты: 9 CW режимы отображения/переключения можно использовать для имитации различных брендов радио и удовлетворить вкус пользователя, включая отсутствие переключения, сдвиг дисплея, отображение и переключение LO, а также ручное или автоматическое переключение LSB/USB.
Параметры:
ВЧ QRP трансивер, поставить батарею 12 В и ANT может qso.
DC IN: 9-15 V: 3A
Выходная мощность: <= 10 Вт
Трансмиссия: 160, 80, 60, 40, 30, 20, 17, 15, 12 и 10 м любительские ленты.
Получение: 3,5-30 МГц номинальное значение, включая общий охват, 0,8-32 МГц, уменьшенные спецификации.
Режим: CW, LSB, USB, AM, FM (N, W), SAM, FreeDV
Пропускная способность: 300 Гц-10 кГц Adj
SWR: дисплей 1-5
Лучше чем-108 дБм (0.89uV) в полосе пропускания 2,3 кГц
Лучше чем-120 дБм (0.22uV) в полосе пропускания 300 Гц
Дизайн корпуса: съемный
Stm32f407VGT6 1 M памяти

Чувствительность приемника составляет 10 дБ S/N, фильтрация CCITT с использованием 28,3 МГц:
Возможность преобразования частоты:
Лучше чем-111 дБм (0.6uV) в полосе пропускания 2,3 кГц
Лучше чем-126 дБм (0.11uV) в полосе пропускания 300 Гц
Преобразование частоты отключено:
Лучше чем-108 дБм (0.89uV) в полосе пропускания 2,3 кГц
Лучше чем-120 дБм (0.22uV) в полосе пропускания 300 Гц
Вышеуказанные спецификации применяются к приемникам, которые производят изданные изменения чувствительности.

Диапазон частот:
Трансмиссия: 160, 80, 60, 40, 30, 20, 17, 15, 12 и 10 метров любительские полосы.
Получение: 3,5-30 МГц номинальное значение, включая общий охват, 0,8-32 МГц, уменьшенные спецификации.
Примечание: Возможность настройки радио Si570 в диапазоне 2,5 МГц не гарантирована в его спецификациях, но большинство устройств имеют достаточный диапазон для регулирования ниже 1,8 МГц. Может быть, есть небольшие зазоры, где Ло не работает-это нормально, если он работает. Индикатор-это номер цветовой частоты:
Белый: функциональный
Желтый: большинство рабочих мест, возможно, небольшие зазоры
Красный: не работает

Режим отображения:
Диапазон: это анализатор спектра, вертикальное индексирование которого представляет изменения амплитуды с пользовательским определением
5, 7,5, 10, 15, 20, 1 s-блок (6 дБ), 2 s-блока (12 дБ) или 3 s-блока). Базовая линия анализатора ("контрольный уровень") автоматически настраивается, так что сигнал в отображаемом пассаже лучше всего подходит для выбранного пользователем дБ/div выбранного динамического диапазона. Управляемая линия в нижней части дисплея показывает, что приблизительная ширина отображения частоты сигнала составляет +/-24 кГц. (Всего 48 кГц)
Дисплей водопада: как с диапазоном спектра, частота отображается вдоль ''x'', но сила сигнала указана отображаемым цветом. Последний сигнал отображается в нижней части экрана, но по мере поступления нового чтения изображение старого сигнала перемещается вверх, давая короткое время записи последних действий на близких частотах. Цвет «» имеет несколько вариантов, от простого серого до «холодного горячего» до «Радуги», что означает слабый и сильный сигнал.
Диапазон спектра и режим отображения водопада также имеет режим ''Zoom in'', который обеспечивает 2x увеличение и уменьшает видимую ширину спектра до +/-12 кГц (всего 24 кГц). Диапазон спектра и дисплей водопада очень настраиваются. При необходимости можно отключить один или два режима отображения.

Большая способность обработки сигнала: непрерывное "ограничение Warning'' происходит выше приблизительно-28 дБм, фактическое обрезание и искажение A/D происходит на приблизительно-18 дБм и больше-18 дБм сигнала +/-местная частота генератора сигнала в этом диапазоне еще выше.
Выходная Мощность передатчика: <= 10 Вт, типичная, линейная.
Стабильность частоты: +/-30 Гц при 14 МГц в диапазоне от 10 до 35 °C, окружающей среды в случае коллектора, или лучше, когда TCXO активирован.

Доступные режимы TX/RX:
CW, USB, LSB, AM (full carrier, double sideband), SAM (двойной sideband reception) и FM. функции передачи AM и fm-передачи/приема (настоятельно рекомендуется) могут быть использованы при активации "преобразования частоты"!)
Варианты FM: носитель (ультразвуковой) скворч, кодирование и декодирование звуковых тонов, аудио взрыв («свисток») поколение, «узкий» (+/-2,5 кГц) и "широкий" (+/-5 кГц) отклонение и выберите 7,2, 10, 12 или 15 кГц предварительно обнаруженный получить пропускную способность.

Чувствительность FM 12 дБ SINAD, фильтрация CCITT:
7,2 кГц BW фильтр:-103,7 дБм (1,46 УФ), 1/кГц тон +/-1,5 кГц
Фильтр полосы пропускания 10 кГц:-102,1 дБм (1,75 УФ), частота 1/кГц +/-1,5 кГц
10 кГц полосный фильтр:-104,0 дБм (1,41 УФ), +/-1 кГц тон при 3 кГц
12 кГц полосный фильтр:-102,7 дБм (1.63uV), +/-1 кГц тон при 3 кГц
Фильтр полосы пропускания 15 кГц:-99dBm dBm (2.50uV), 1/кГц тон при +/-3 кГц

CW режим получения/передачи и отображения частоты: 9 CW режимы отображения/переключения можно использовать для имитации различных брендов радио и удовлетворить вкус пользователя, включая отсутствие переключения, сдвиг дисплея, отображение и переключение LO, а также ручное или автоматическое переключение LSB/USB.
В режиме CW отображается «CW-L» или «CW-» в зависимости от того, используется ли LSB или USB для приема. Диапазон CW: 5-48 WPM.

Пропускная способность аудиофильтра доступна в этой версии прошивки: 300 Гц, 500 Гц, 1,8 кГц, 2,3 кГц, 3,6 кГц, за исключением FM, все режимы могут быть выбраны как 5,6, 7,5 или 10 кГц "широкие" фильтры, где фильтрация как описано выше, это сделано перед демодуляцией. Все фильтры являются программным обеспечением и могут обеспечить дополнительную пропускную способность. Фильтр можно использовать в качестве BPF или LPF в основном меню.

Функция фильтрации: шумоподавление и автоматический режекторный фильтр, регулируемые параметры. По явной причине или при использовании "широкого" приема полосы пропускания отключена фильтрация в режиме CW. (Отдел разработки: из-за активации NR нестабильность mcHF может быть отключена по умолчанию. Если вы хотите использовать его (и не стабильный в каждом случае), вы можете активировать NR в меню конфигурации «последний элемент». Настройки не будут храниться и должны быть активированы после каждой загрузки. Эта функция будет отменена, когда проблема NR Исправлена и NR будет улучшена.)

S-калибровка измерительного прибора: "промышленности Стандартный" (IARU зоны 1 технические рекомендации R.1) S калибровка измерительного прибора, где S-9 =-73dBm (50.2uV 50 Ом) и каждый «S» блока составляет 6 дБ. Как указано выше, блоки выше S-9 находятся в дБ.
Внешнее аудио вход/выход подключение:
Линейный вход и выход аудио и PTT (Push to Call) предоставляются через разъем 3,5 мм для подключения к внешним устройствам. С этими разъемами вы можете управлять режимами "звуковая карта" с внешними устройствами (компьютер или планшет/смартфон) и с помощью mcHF, таких как SSTV, PSK31, WSPR и других аналоговых/цифровых режимов.
(Открытая ветка): с функцией CAT, аудио вход и выход также могут быть вход и выход через USB. Введите вход в главное меню #60 или нажмите кнопку M3.
-Уровень выходного сигнала линии: Номинальный 1 вольт-, максимальное время работы AGC.
-Уровень линейного сигнала: Номинальный 0,1-1,0 Вольт-в-, который можно отрегулировать с помощью настройки входного усиления линии.
-Передача типа ALC: внешний компрессор усиления с предустановленными и доступными "пользовательскими" настройками.

Диапазон рабочего напряжения:
-Максимум 16,0 вольт (обе РЧ платы 25 в, когда конденсатор C27 параллельен C106)
-Полная мощность передачи минимум 11,0 вольт
-Падение до 9,5 вольт для уменьшения мощности передачи
-Как минимум, как 6,5 вольт, полученный: может иметь очень низкую мощность передачи-аудио (SSB, AM) искажения могут возникать.

Получите:
Без изменения, около 104 мА для 40 метров и ниже, 13,0 вольт для напряжения, 440 мА для 10 метров, минимальный объем, максимальная яркость дисплея.
Выбор минимальной яркости дисплея может уменьшить 40-60ма.
Передача (напряжение питания составляет 13,0 Вольт): Полная мощность составляет около 3 А; 10 Вт составляет около 2,5 А

Посылка список:
1 x SDR трансивер
1 х ручной микрофон
1 x ключ, дюймовый стандарт
1 х BNC к SO239 адаптеру
1 х 110 ~ 240 В до 12,6 в адаптер (без вилки)
