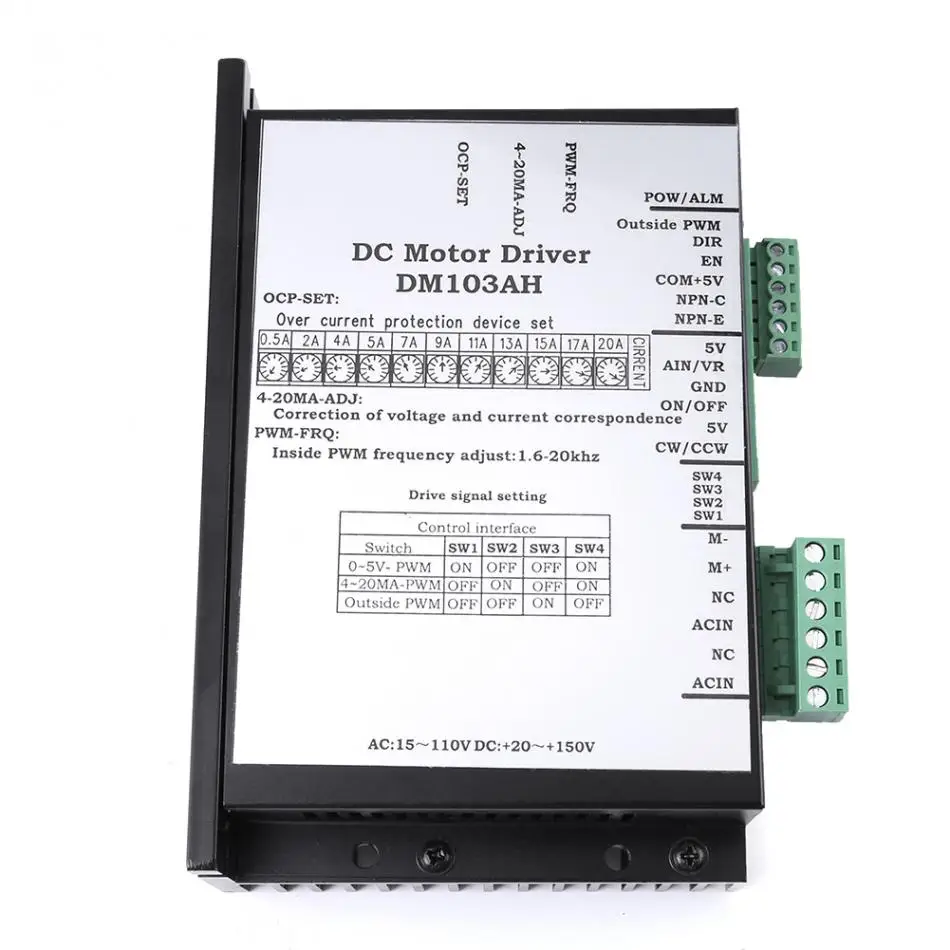

VBESTLIFE AC20-110V 2000 Вт Матовый контроллер скорости двигателя постоянного тока плата ШИМ PLC регулятор ШИМ контроллер

Описание

VBESTLIFEAC20-110V 2000 Вт Матовый контроллер скорости двигателя постоянного тока плата PWM PLC регуляторPWM контроллер

Особенности:

Инструкция:
1. Разъем высокого напряжения:
М-: мотор-
M +: двигатель + (Предельная нагрузка 2 кВт, номинальная нагрузка 1,5 кВт, если нужно изменить направление вращения, обменять два провода)
NC: пустые
ACIN: вход питания (не нужно различать "+" или "-")
Мощность Вход: AC15V-110V (50/60 Гц), DC20V-150V

2, аналоговый вход:
5 В: источник питания 5 в выходной контакт.
Аин/VR: аналоговый вход. Этот разъем может подключаться к трех типам сигнала для регулирования скорости.
При использовании на возраст 0-5 V/0-10 V Напряжение регулирования частоты вращения или 4-20mA токового сигнала регулирования частоты вращения, необходимо установить 4-разрядный переключателя.

1) регулировка скорости потенциометра: 5 В, аин/VR, GND подключение соответственно к трех контактам потенциометра 10kR для ручного управления скоростью; в то же время, 4-значный DIP коммутатор установлен как "0 ~ 5 V-ШИМ» (SW1, SW2, SW3-OFF, SW4-ON) SW3-OFF; SW4-ON
2): вход 0-5 в или 0-10 в сигнал напряжения для регулирования скорости. Аин/VR подключается к сигналу напряжения, GND подключается к земле.
В одно и то же время 4-разрядный DIP коммутатор установлен как "0 ~ 5 V-ШИМ» (SW1, SW2, SW3-OFF, SW4-ON
SW3-OFF; SW4-ON;
Не требуется резистор для входного сигнала напряжения 0-5 В, прямое подключение к Айн/VR и GND
Два резистора должны быть добавлены для входного сигнала напряжения 0-10 В в качестве проводки на диаграмме ниже:

3) Входной сигнал 4-20 мА для регулирования скорости. аин/VR подключается к текущему сигналу, GND подключается к земле. В то же время, 4-разрядный DIP коммутатор установлен как "4-20MA-ШИМ» (SW1-OFF, SW2-ON, SW3-OFF, SW4-ON) SW3-OFF; SW4-ON
GND: общая Земля (горячая земля, не трогать при включении питания)
ВКЛ/ВЫКЛ: Мотор вкл/выкл может подключаться к внешнему выключателю. когда не подключен к GND, мотор включен; при подключении к GND, мотор выключен. внешний переключатель вкл/выкл подключается соответственно к ВКЛ/ВЫКЛ и GND.
5 В: источник питания 5 в выходной контакт.
CW/CCW: разъем управления мотором CW/CCW. Рекомендуемый Минимальный интервал управления составляет ≥1. 5 секунд для защиты моторной щетки. Внешний CW/переключатель CCW подключается соответственно к CW/CCW и 5 в разъему.

3, цифровой разъем управления (изоляция):

Внешний ШИМ: Вход внешнего ШИМ сигнала для регулирования скорости
Диапазон рабочего цикла ШИМ: 0-100%
PWM Диапазон частот: 800Hz-30 кГц, рекомендуем использовать 16 кГц, низкий уровень эффективности.
Используя внешний PWM сигналов для Скорость управляющих: 4-разрядный DIP коммутатор установлен как "0 ~ 5 V-ШИМ» (SW1, SW2, SW3-OFF, SW4-ON SW3-ON SW4-OFF
DIR: разъем управления направления двигателя. низкий уровень effectivercommended Минимальный интервал управления ≥1. 5 секунд для защиты моторной щетки. при использовании внешнего входного сигнала ШИМ можно также использовать переключатель включения-выключения для управления CW/CCW; 2 провода переключателя подключаются соответственно к DIR и COM + 5 В.
RU: двигатель включает контрольный штифт. когда этот контакт подключен к низкому уровню, мотор не работает. низкий уровень эффективности. когда не подключен или не подключен к высокому уровню, двигатель работает. при использовании внешнего входного сигнала ШИМ можно использовать переключатель ВКЛ-ВЫКЛ для управления Вкл/Выкл; 2 провода переключателя подключаются соответственно к EN и COM + 5 В.
COM + 5 В: общий провод для более трех управляющих сигналов. При подключении к регулятору уровня PLC24V, штырь должен быть подключен к 1.5K-3KΩ резистору в серии.
NPN-C: сигнал тревоги Выход NPN транзистор. При тревоге, транзистор осуществляется. Максимальный ток: 15 мА Диапазон напряжения: 3,3-24 В.
NPN-E: сигнал тревоги Выход NPN транзисторный излучатель.

4, настройки DIP переключателя:

1) Настройка сигналов аналогового разъема управления:
0-5 V-PWM: когда входной сигнал составляет 0-5 V или 0-10 V вход напряжения или подключен к внешнему потенциометру для ручного регулирования скорости, настройка SW1-ON, SW2-OFF, SW3-OFF, SW4-ON
4-20mA-PWM: при использовании 4-20mA тока, регулирующего скорость, настройка SW1-OFF, SW2-ON, SW3-OFF, SW4-ON
2) Настройка сигнала разъема цифрового управления:
Внешний ШИМ: при использовании внешнего входного сигнала ШИМ для регулирования скорости, настройка SW1-OFF, SW2-OFF, SW3-ON, SW4-OFF

5, потенциометр перегрузки по току, входной потенциометр тока, настройка потенциометра частоты ШИМ:

1) настройки потенциометра защиты от перегрузки по току/стойла (OCP-SET):
Потенциометр защиты тока, вы можете установить защиту двигателя от перегрузки по току. OCP-SET регулировки потенциометра является защитой двигателя от перегрузки по току, функция состоит в том, чтобы остановить мотор и защитить мотор, драйвер от сгорания, когда двигатель перегрузки по току или заблокирован-ротор, в среднее время, выходной сигнал защиты на контроллер ПК для ПЛК или защиты карты управления.
Настройка позиции потенциометра "OCP-SET". Соответствие следующим образом:

A: в целом, щеточный двигатель постоянного тока имеет большой пусковой ток и направление двигателя Реверсивный ток также большой. обычно он может достигать 5 раз тока без нагрузки двигателя или больше. поэтому при установке защиты двигателя от перегрузки по току он может быть больше.
B: в зависимости от ситуации, отрегулируйте скорость вращения как самую высокую, скорость вращения устанавливается на самую высокую, выключите питание, затем включите без защиты, уставки немного больше красного светильник включения. если вам не нужна эта функция или нагрузка двигателя может сильно измениться, просто установите потенциометр по часовой стрелке как максимум.
2) 4-20 мА входной потенциометр сигнала (4-20 ма-ADJ) настройки соответствия сигнала:
Текущая входная скорость, регулирующая сигнал "4 ~ 20mA-ADJ" Настройка потенциометра:
Когда потенциометр используется для регулирования скорости сигнала 4-20 мА, Контроль соответствия сигнала и скорости вращения. Обычно это не нужно регулировать. Если обнаружится, что фактическая скорость вращения и контрольный сигнал не соответствуют, вы можете слегка отрегулировать потенциометр.
3) потенциометр входной частоты ШИМ сигнала (PWM-FRQ) Настройка:
При установке в качестве внешнего PWM входа (а именно потенциометра ручное управление скоростью, 0-10 В/0-5 В напряжение, регулирующее скорость тока 4-20 мА), регулировка скорости двигателя использует PWM сигнал, производимый внутренним MCU драйвера. В этот момент потенциометр может установить частоту ШИМ для регулирования скорости двигателя. по умолчанию 16 кГц, обычно не рекомендуется менять.
Если изменить эту настройку, будет изменен шум двигателя, эффективность и резонансная точка машинного оборудования. вы можете изменить эту настройку потенциометра, если настройки по умолчанию не подходят для вашего требования к шуму, эффективности и резонансу работы. по часовой стрелке для увеличения частоты и против часовой стрелки для уменьшения частоты. Диапазон регулировки составляет 2-20 кГц.

Другое окружающая Обстановка:
1, поддержка AC или DC вход, диапазон напряжения DC: + 20 ~ + 150 в, AC: 15 ~ 110 В.
1) обычно мы преобразуем 220 В/380 В в 110 В с трансформатором.
2) в некоторых странах напряжение составляет 115 В, 120 в или 127 в, что повредит драйвер. Например, этот драйвер может подключаться к сети питания в Японии напрямую, но не в США.
3) трансформатор предлагается использовать и преобразовать электрическую мощность менее 110 В для питания драйвера.
4) Мощность трансформатора питания зависит от нагрузки двигателя, обычно это Номинальная мощность двигателя/0,8 и может быть немного больше. Например, 500 Вт мотор, 500/0. 8 = 625 Вт, выберите 600 Вт или 650 Вт трансформатор

Внешний Управление проводка:
Регулятор скорости используется с PLC, MACH3 контрольной картой, SCM для управления скоростью.
Для ПЛК
В набор входят 4 составляющих элемента-цифра DIP-переключатель как "снаружи ШИМ» (SW1-OFF, SW2-OFF, SW3-ON, SW4-OFF)
1) COM + 5 В: Подключите резистор (1.5kR-3kR) в серии к COM или мощности 24 V + ПЛК.
Внешний ШИМ: подключение к PWM сигналу IO разъем ПЛК
2) Используйте разъем высокого/низкого уровня IO1 для подключения DIR,
3) Используйте разъем IO2 высокого/низкого уровня для подключения EN,

Для MACH3 Управление карты
В набор входят 4 составляющих элемента-цифра DIP-переключатель как "снаружи ШИМ» (SW1-OFF, SW2-OFF, SW3-ON, SW4-OFF)
COM + 5 В: подключение к контрольной карте MACH3 5 В
Внешний ШИМ: PWM сигнал MACH3, некоторые контрольные карты используют Разъем P1, некоторые используют P17.
