Описание
Тип 1: замерзания
Тип 2: Датчик уровня воды
Тип 3: Высокоинтеллектуальный осмометр
Примечания: эти продукты поставляются с 1 метровой линией, пожалуйста, свяжитесь с продавцом, если вам нужна более длинная линия.
Инструкция по установке манометра: https://wenku.baidu.com/view/a59658c4d1f34693daef3ee2.html? От = поиск
------------------------------------------------------------------------------------------------------------------------
☆ Объем Применение

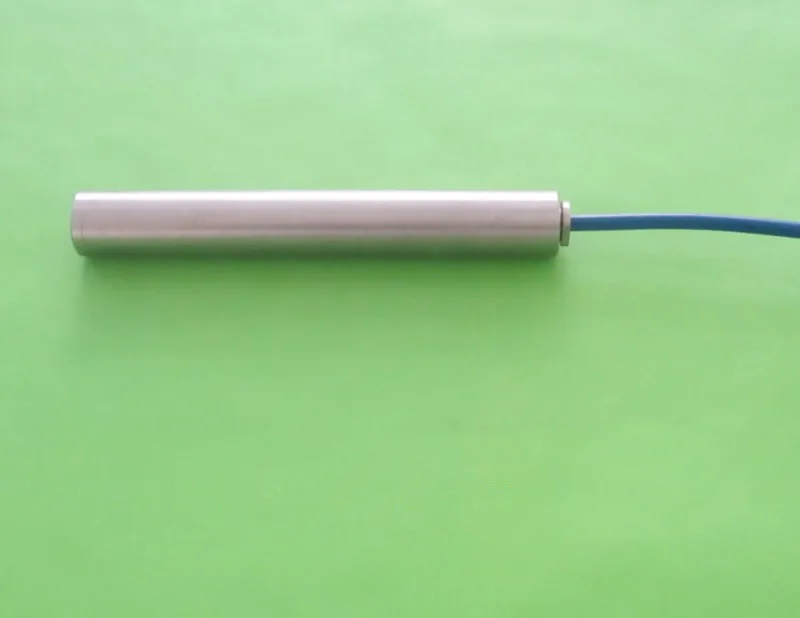

CS-SYJXX вибрирующий струнный манометр подходит для длительного погружения в гидравлические конструкции или другие бетонные структуры и почву, измеряет проникновение внутри структуры или почвы (поры) давления воды, и может одновременно измерять температуру Зарытой точки. манометр оснащен подходящими аксессуарами и может использоваться в трубе для измерения давления. используется для бурения основания. (применение инженерии, такие: Водосберегающие плотины, хвостовые пруд, склон и другие проекты)
☆ Технические параметры
1. Диапазон: 0,1 МПа ~ 4 МПа
2. Разрешение: 0.025% FS (Интеллектуальный)
3. Температура окружающей среды:-30 ℃ ~ 70 ℃
4. Диапазон измерения температуры:-30℃ ~ 125℃
5. Измерение температуры: Чувствительность 0,25 ℃
6. Рабочее напряжение: DC12V-DC24 (Интеллектуальный)
7. Интерфейс связи: R485 (Интеллектуальный)
☆ Инфильтрация давления подсчет метод сбора данных
1. Ручной сбор данных: интеллектуальное считывание instrumentCS-DSY709Direct считывание физического количества манометра (кПа), ручное вторичное преобразование не требуется, в то же время, считыватель цифр манометра в соответствии с временем измерения., температура, физическое количество (кПа) сохраняет на считыватель; и может передавать данные, сохраненные на считыватель через компьютер., генераторная форма распечатана.
2. Автоматический сбор: гидравлическая плотина может быть образована сочетанием манометра и фиксированного счетчика наклона и других датчиков., наклон, беспроводной автоматический мониторинг геотехнической инженерии, такой как хвостовые пруд.
☆ Установка инструкции
A) обработка прибора в помещении. После того, как инструмент квалифицирован, удалите Проницаемый камень, Нанесите слой антикоррозийного масла на стальную матрицу. Подключите кабель по мере необходимости.
B) замочить манометр в воде 2 более часов, сделать его полностью насыщенным, устранить пузырьки в проницаемом камне.
C) Оберните зонд с насыщенным мелким мешком песка, обеспечить плавный вход манометра, и продолжать погружать в воду.
1 、Зарыты и установлены во время наполнения
(1) Когда почвенный заполнитель плотины превышает высоту прибора 0,5 метра, остановите заполнитель. измерьте и отпустите положение инструмента, вручную выкопите длину с помощью приборной точки в качестве центра × ширина × Глубина 1м×0. 8m×0. 5 мпит 。
(2) при зарыве инструмента, положите слой на дно pit10cmFine Sand, и полив, чтобы насытить его, затем положите прибор, готовый в мешок песка на подушку песка, кабель прибора После круга, исходящий, лежать на инструменте again10 ~ 15 смсредний и мелкий песок, поливает насыщает песок, затем засыпать мелкий гравий на нем, и слоистый искусственный тампон 。
(3) когда давление просачивания зарыто в почву, нужно измерить давление пор воды отрицательного давления, высокопроходной керамический Проницаемый камень обычно используется для измерения, когда зарыт, не используйте мешки для песка вокруг него, может быть непосредственно заполнен глиной.
(4) когда ручная трамбовка делает инструмент похоронен более 1,2 Mtime, квадратное оборудование прокатки. таким образом, искусственная засыпка верхнего слоя в месте зарыва каждого инструмента должна быть гарантирована. 1,2 м, в зависимости от толщины засыпки плотины, организовать ручное уплотнение, для обеспечения безопасности прибора. как показано в рисунке 1 как показано.
Figure1 типичная установка для засыпки почвы плотины
2. Зарыт манометра во время заливки бетона
Погребенный манометр в бетоне, объем его мелкого песка посылка должна be1000Cubic сантиметр. зафиксируйте подготовленный манометр в проектном положении, возьмите кабель, заливая бетон, Не погружайте цементную шламу в манометр 。 погребенный манометр на строительном шве, следует заливать в Нижний слой бетона, оставляйте глубокий зазор см, прямой см отверстие, положите слой тонкого песка в сдержанное отверстие, поместите манометр на песочную подушку, используйте мелкий песок, чтобы зарыть инструмент, поместите крышку в отверстие, бетон может быть Переливается 。
3. Тип трубы для измерения давления
(1) Заливка в дно drill15cmThick цементного раствора, затем поместите измерительную трубу давления 。 давление измерения tubeΦ50mmOfPVCTube; его проницаемая длина 2m, скорость открытия входной площади составляет 20%, внешняя часть завернута в нетканый геотекстиль, предотвращает попадание осадка в трубу, посылка прочная и не свободная;
(2) Раздел обратного фильтра принимает материал обратного фильтра (мелкий песок) засыпки, пока он не будет заполнен над секцией фильтра 2 м, затем верхняя часть полностью заполнена цементным раствором;
(3) поместите прибор на высоту установки.
(4) отверстие закрыто замком для защиты.
Обратите внимание: Перед установкой манометр всегда должен быть пропитан водой.; до установки.
