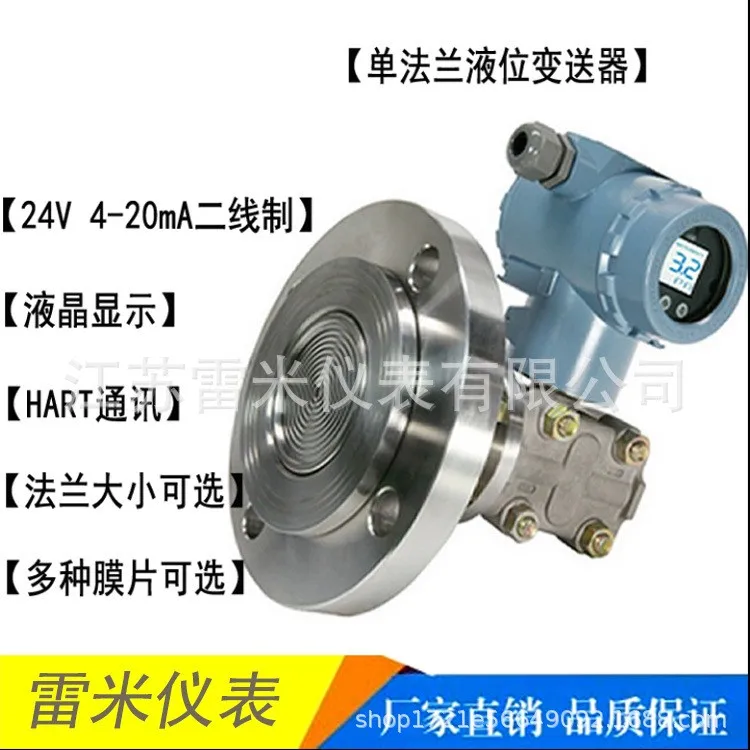

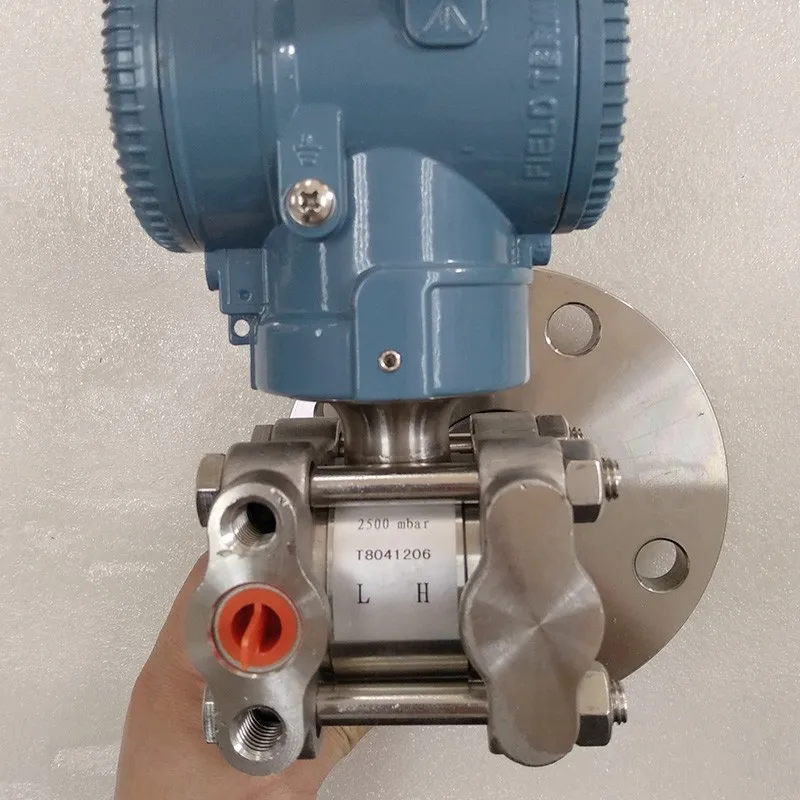

Высокая точность 4-20mA емкостный дифференциальный датчик давления интеллектуальный передатчик с одинарный фланец датчик

Описание

Высокая точность 4-20mA емкостный дифференциальный датчик давления интеллектуальный передатчик с одинарный фланец датчик

Интеллигентая (ый) Пульт дистанционного управления передачиОдинарный фланец датчик уровняТакже называетсяОдинарный фланец капиллярного давления передатчикLM-3351AP передатчик давления соединен с оборудованием под испытанием капилляром, который LLM-3351DP одинарный фланец дистанционного передатчика давления. Это своего рода удаленное устройство передачи, установленное в трубопроводе или контейнере, чтобы почувствовать измеренное давление. Давление переносится в основной корпус передатчика путем заполнения силиконового масла (или другой жидкости) в капилляре, И затем передано delta камерой и усилительной печатной платой в основном корпусе передатчика. Давление или дифференциальное давление преобразуются в выходной сигнал 4-20mA.DC, который может связаться с устройством, совместимым с HART protocol, и может быть установлен и контролирован.

Основная структура LM-3351DP одинарный фланец датчик уровня такой же, как у передатчика давления LT. Для удовлетворения различных требований к установке, эта серия передатчиков имеет различные удаленные устройства передачи для пользователей на выбор. Этот продукт широко используется в нефтяной, химической, мощность, пищевая промышленность, бумага, коммунальное строительство и других отраслях промышленности.
LM-3351DP одинарный фланец датчик уровня Подходит для:
1. вязкий носитель при высокой температуре
2. кристаллическая средней длины
3. осадки с твердыми частицами или взвешенными твердыми частицами
4. Сильные коррозионные или Высокотоксичные средства
5. Он может устранить утечку направляющей трубы и загрязнить окружающую среду. Это может избежать утомительной работы по дополнению изоляционной жидкости из-за неустойчивости измерительного сигнала при использовании изоляционной жидкости.
6. Непрерывное и точное измерение интерфейса и плотности
7. удаленное устройство передачи может избежать смешивания различных мгновенных носителей, так что измеренные результаты могут действительно отражать фактическую ситуацию изменения процесса.
8. ситуации, требующие высоких санитарных условий и чистоты
9. например, при производстве продуктов питания, напитков и лекарственных средств не только контактные части передатчиков должны соответствовать гигиеническим стандартам, но также их следует легко промыть для предотвращения перекрестного загрязнения различных партий средств массовой информации.

Характеристики LM-3351DP одинарный фланец измеритель уровня:
1. моделируйте тест "on-line operation" шаг за шагом, чтобы убедиться, что передатчик работает стабильно и надежно под предельной температурой окружающей среды, средней температурой и рабочим давлением (включая положительное давление или вакуум).
2. диафрагма не будет повреждена после перегрузки, и точность не изменится после длительной эксплуатации.
3. Полная Сварка сплавов и жесткая система уплотнения выбраны для устранения утечки масла.
4. Разработка новых капиллярных связывающих компонентов для обеспечения надежной защиты капиллярных, которые не легко сломать в полевом использовании.
5. Различные типы, формы и размеры удаленных устройств передачи, а также множество типов наполнения жидкости, могут удовлетворить потребности измерения различных случаев.
6. могут быть предоставлены различные продукты с особыми потребностями, включая высокие температуры, высокий вакуум, быстрый отклик и передатчики давления на большие расстояния с неравными длинами капилляров (длина менее 3 метров).

Технические параметры и производительность LM-3351DP одинарный фланец датчик уровня:

Выходной сигнал: 4-20MA.DC двухпроводная система (аналоговый)
Цифровые сигналы накладываются по 2-проводной 4-20mA DC сигналы, которые выводятся линейно или квадратные пользователями. (Разведки)
Мощность питания: 12-45V.DC
Воздействие источника питания: <0.005% Выходной диапазон/в
Эффект нагрузки: когда источник питания стабильный, нет эффекта нагрузки.
Точность измерения: диапазон регулировки (+ 0.1%, + 0,2)
(Стандартная точность (+ 0,2) %. Если вы выбираете другую точность, пожалуйста, укажите при заказе.)
Диапазон: 10:1 или 100:1
Демпфирование: обычно его можно регулировать от 0,1 до 16 секунд. Когда инертная жидкость заполнена или удаленное устройство передачи осуществляется, постоянная продолжительность времени увеличится.
Время запуска: <2 секунды без предварительного нагрева
Рабочая среда: температура окружающей среды-29-93 C (аналоговый усилитель)
-29-75 C (цифровой/Интеллектуальный усилитель)
-29-65 с (голова манекена)
Влажность окружающей среды 0-95%
Характеристики защиты: расширить возможности IP65
Взрывозащищенный Тип: Exd II BT4-6
Внутренняя безопасность Exia II CT5
Эффект статического давления: нулевая ошибка: + 0.5% максимальный предел диапазона, для 32 МПа под давлением трубопровода через нулевую коррекцию.
Эффект электромагнитного излучения: 0.05% максимальный диапазон, Частота излучения 27-500 МГц, сила тестового поля 3 В/м.
Индикатор (%): точность ЖК-цифрового дисплея (+ 0.2%)
Эффект вибрации: 200 Гц вибрация в любом направлении, + 0.05%/г.
Положение установки: диафрагма не устанавливается вертикально, что может привести к нулевой погрешности менее 0,24 кПа, но может быть исправлена нулевой регулировкой.
Вес: 3,9 КГ (за исключением аксессуаров)

Примечание:
Рабочее давление передатчика дистанционного давления также зависит от спецификации выбранного фланца.
(2) Рабочая температура устройства удаленной передачи определяется выбранным типом разливочной жидкости.
(3) передатчик дистанционного давления относится к смене выходного сигнала устройства удаленной передачи с одной стороны, на которую влияет температура.
(4) воздействие статического давления и температуры измеряется в максимальном диапазоне.
Длина капилляра с одной стороны передатчика давления передачи GP, как правило, составляет 1,5 метров, а самая длинная не должна превышать 3 метра (как указано в особых условиях).
