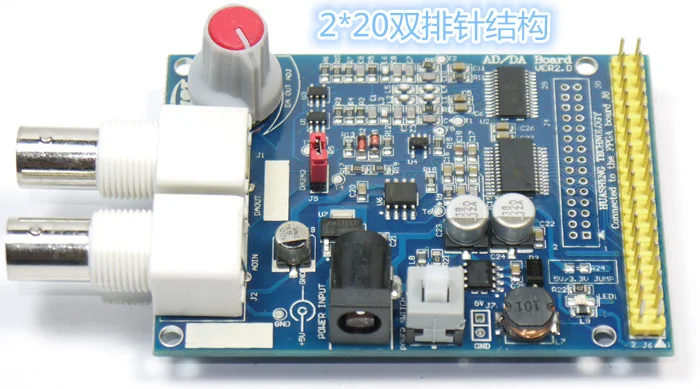

Высокоскоростной AD (32 MSPS) + DA (125 MSPS) модуль VER2.0

Да амплитуда выходного сигнала от-5 v to + 5v. ad обнаружения сигнала амплитуда из-5 v to + 5 V, с защитой от перенапряжения.

Соединительная линия BNC!

Цифровой аналоговое преобразование (DA) цепи

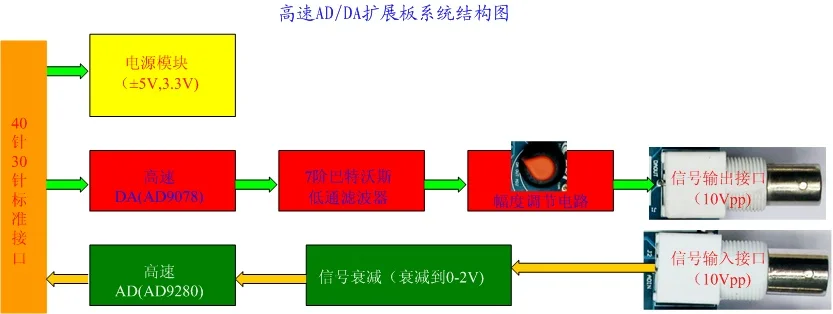

Как показано в аппаратной части структурная схема, канал DA состоит из высокоскоростной DA чип, 7-заказ Баттерворта фильтр низких частот, амплитуда регулировки цепи и интерфейс вывода сигнала.

Высокоскоростной DA чип, который мы используем,-это AD9708.The AD9708 представляет собой 8-битный, 125 Мбит/с DA чип-преобразователь со встроенным 1,2 v Опорное напряжение и дифференциальный ток на выходе. внутренняя структурная схема чипа показана следующим образом:

После дифференциального выхода чипа AD9708, для того чтобы против шума помех, в цепи подключен фильтр с низким уровнем пропускания 7-order butterworth с пропускной способностью 40 МГц. Частотный отклик показан на рисунке ниже:

Параметры фильтра показаны на следующем рисунке.

После фильтра, мы использовали два куска высокопроизводительного операционного усилителя 145 мГц AD8056 для достижения дифференциальной переменной одноконцевой и амплитудной регулировки и других функций, чтобы максимально увеличить производительность всей цепи. регулировка амплитуды, с помощью потенциометра 5 K, конечный Выходной диапазон-5 v ~ 5 V (10Vpp).

Примечание: поскольку точность цепи не очень точная, есть определенная погрешность в окончательном выходе. Возможно, что амплитуда формы волны не может достигать 10Vpp, и может возникнуть изменение формы волны и другие проблемы. Все это нормальные условия.

Схема аналого-цифрового преобразования (AD)

Как показано в аппаратной структурная схема, схема AD состоит из высокоскоростной AD чип, схема затухания и входной интерфейс сигнала.

Высокоскоростной AD чип, который мы используем,-это 8-битный AD9280 чип запущенный AD компания, имеющая Максимальная частота дискретизации 32MSPS. Внутренняя структурная схема показана следующим образом:

Согласно приведенной ниже конфигурации, мы устанавливаем Диапазон входного напряжения AD для 0 V ~ 2 V

Перед входом сигнала в AD чип, мы строим затухание цепи с чипом AD8056, и входной диапазон интерфейса-5 В ~ + 5 В (10Vpp).После затухания входной диапазон удовлетворяет входный диапазон AD chip (0 ~ 2 в).

Ниже приведена форма сигнала данных, собранная с помощью инструмента Quartus II SignalTap II.

Высокоскоростной AD/DA эксперимент по приобретению и воспроизведению в реальном времени (DA генерирует выход синусоидальной волны, получение рекламы в реальном времени)

Экспериментальный видео Адрес: http://v.youku.com/v_show/id_XNDU5NTc4NjAw.html

Два скоростных AD/DA VER2.0 плат расширения и FPGA используются представляет собой 2-сторонний независимый высокоскоростной AD/DA система сбора

Метод подключения с нашей основной платой

1.ИFPGAОсновная платаEP2C35Подключение к диаграмме:

Плата расширения для подключения кFPGA2C35ОJ6Положение, будьте внимательны, чтобы не сделать ошибки и вставить обратное направление

2:EP4CE30 VER2.0andADDAVER2.0Connection график

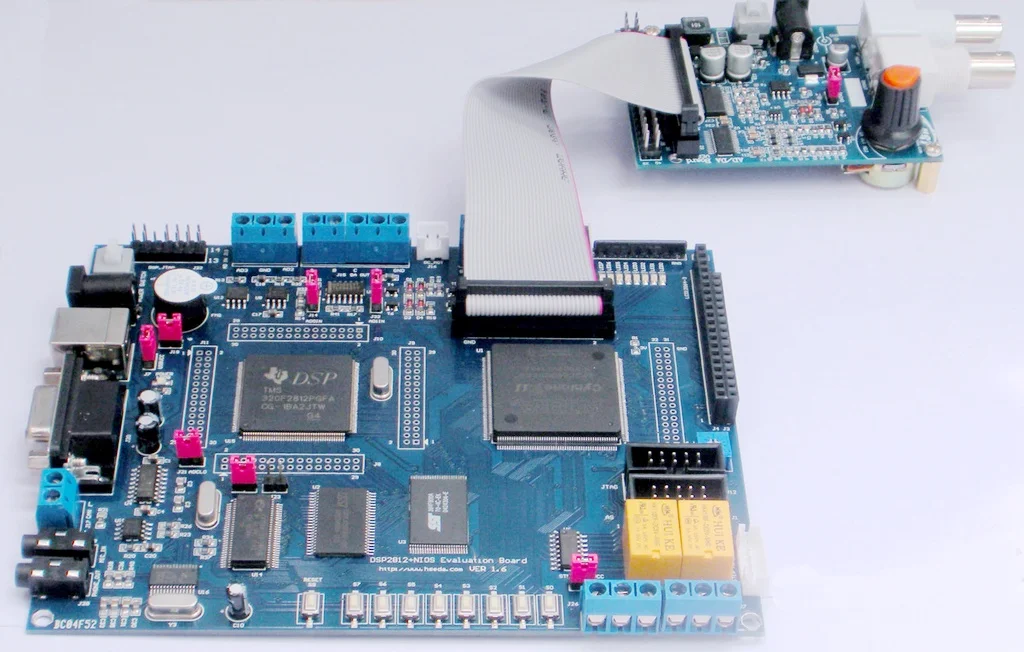

3.ИDSP2812 + FPGAПодключение к диаграмме:

Лабораторные процедуры и перечни информации

100% схема и чип данных, соответствующие реальному объекту

DA генерирует положительную ударную волну, которая затем собирается AD через внутренний осциллограф IP ядро и отслеживается логическим анализатором. DA входной сигнал (VERILOG) имеет соответствующий экспериментальный видео

Отправка прайс-лист

Плата расширения AD/DA VER2.0

BNC сигнальная линия (соответствие)

Смешанный материал (После удачной покупки, мы отправим его клиентам через сетевой диск.)
