Описание

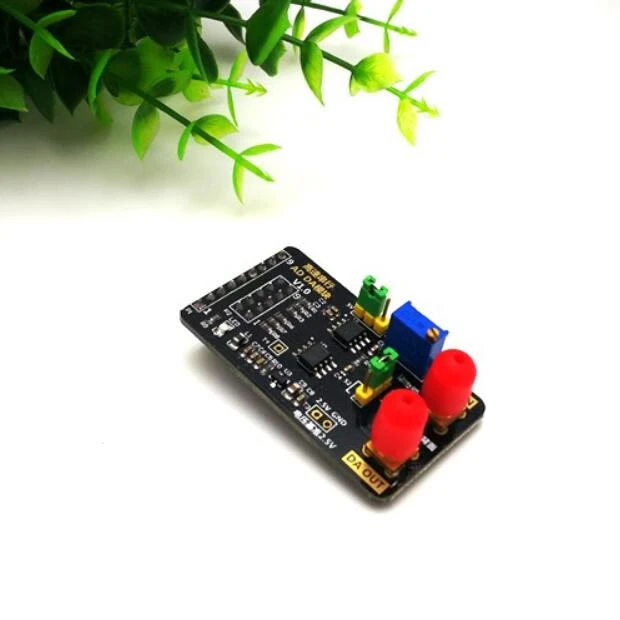

Информация о продукте:
1, Напряжение питания: 5 В
2, бортовой Высокая точное Опорное напряжение IC (TL431): 0.5% точность 2,5 V
3, AD Модель: TLC549C
4, исходное напряжение: 2,5 в
5, Точность выборки: 8 бит
6, Частота дискретизации: 40 K
7, Тип интерфейса: последовательный интерфейс
8, Количество преобразователей: 1 дорога
9, DA Модель: TLC5615
10, Точность выборки: 10-битный ЦАП
11, другая Производительность: выход-тип напряжения, максимальное выходное напряжение-в два раза больше значения эталонного напряжения; скорость обновления 1,21 МГц
Инструкции по использованию:
1. Предоставьте 1*9 прямой контактный интерфейс, который может быть использован непосредственно на почти всех игровых платах.
2, обеспечивающий 2*5 ряд материнского интерфейса, можно использовать непосредственно на почти всех мудрых макетных платах.
3, можно также использовать на других макетных платах (lead all IO и 5 V, GND)
Применение случаях:
AD выборка: через FPGA контроль? AD? Чип, получение аналоговых сигналов в цифровые сигналы и дисплей с цифровой трубкой

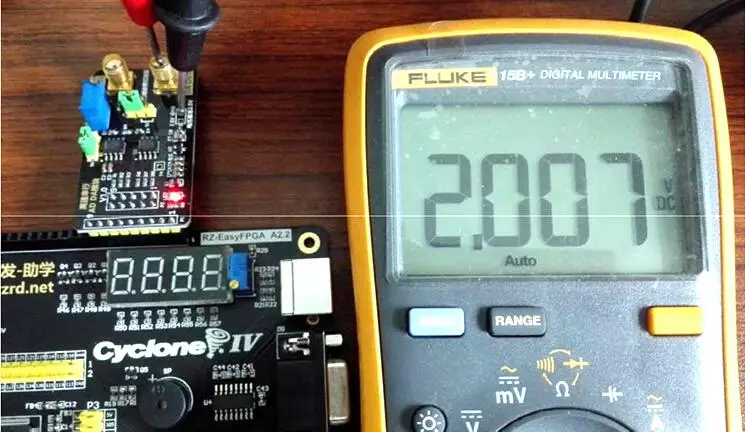

Выход DA: цифровой сигнал преобразуется в аналоговый сигнал FPGA, управляющий DA? Чип. После загрузки программы Измерьте значение напряжения DA с помощью мультиметра
Предоставить информацию:
1, предоставьте схему формата PDF
2, передающий модуль инструкции по установке pdf
3, обеспечить verilog тестовые процедуры AD DA каждый
Реклама: приобретайте аналоговый вход, динамический дисплей напряжения в цифровой трубке
Режим DA: Выходное фиксированное значение напряжения (значение напряжения может быть изменено)
4, обеспечить DA выход Орто, квадратная волна, треугольная волна рутинной (обновляется)
Характеристики
- Бренд
- MEIBAI
- Упаковка
- Да
- Габаритные размеры
- new
- Предназначение
- MP3 плеер
- Номер модели
- new
