Описание
Пожалуйста, свяжитесь с клиентом для получения информации

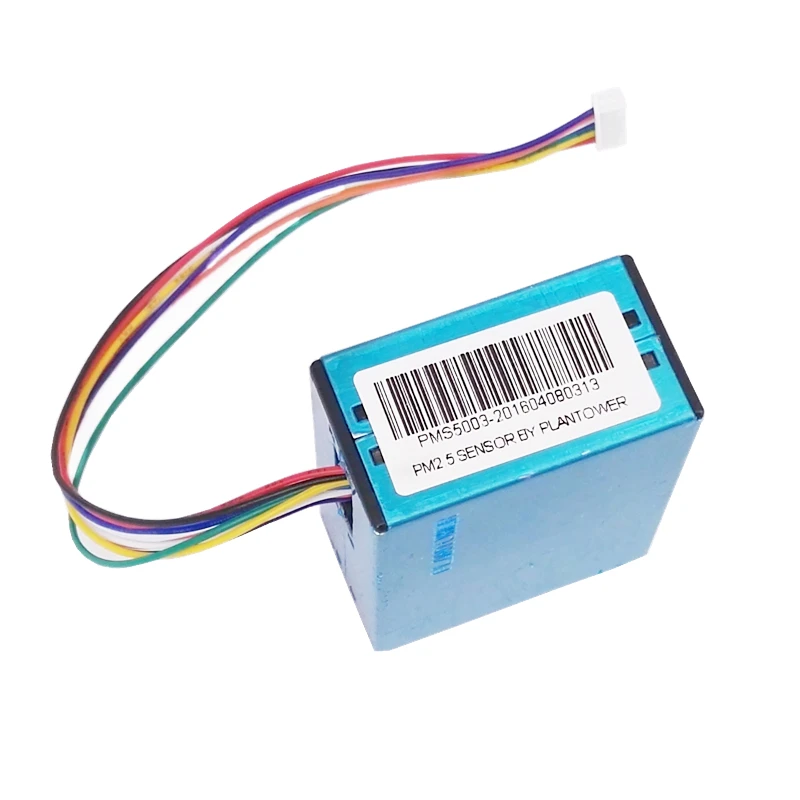

PMS5003 (G5) это цифровой общий датчик концентрации частиц, может быть использован для получения одногоМасса и количество взвешенных частиц в воздухе в возможном объеме, и цифровойВыход формы порта. Датчик может быть встроен в различные инструменты, связанные с концентрацией взвешенных частиц в воздухеАппаратура или оборудование для улучшения окружающей среды, обеспечивают своевременную и точную концентрацию данных.
Этот датчик принимает принцип лазерного рассеивания. то есть, лазер рассеивает взвешенные частицы в воздухе, собирает рассеянный светильник под определённым углом в то же время, получая кривую интенсивности рассеивающего светильник со временем. кроме того, микропроцессор основан на micheelis (MIE) Теорический алгоритм, нарисовать семяЭквивалентный размер частиц и количество частиц с различными размерами частиц в единичном объеме.
Модель отличается
| Модель | Размеры (максимум) | Вывода данных |
| G1 | 65X43X23 (мм) | Блок массы+Блок номер |
| G2 | 50X43X26 (мм) | Блок массы |
| G5 | 50X38X21 (мм) | Блок массы+Блок номер |
Сенсор Технические характеристики
| Параметр | Индекс | Компания |
| Диапазон измерений | 0,3 ~ 1,0;1,0 ~ 2,5;2,5 тонн ~ 10 тонн | Микрон (μМ) |
| Подсчет эффективности | 50% @ 0.3um 98% @>= 0,5 мкм | |
| Номинальным объемом | 0,1 | Rise (L) |
| Время отклика | ≤10 | Во-вторых (s) |
| Постоянного напряжения питания | 5,0 | Вольт (V) |
| Максимальный рабочий ток | 120 | Ma (MA) |
| Ток холостого хода | ≤200 | Микро безопасности (μА) |
| Интерфейс передачи данных уровня | L <0,8 @ 3,3 H> 2.7@3.3 | Вольт (V) |
| Диапазон рабочих температур | -20 ~ + 50 | По Цельсию (℃) |
| Рабочий диапазон влажности | 0 ~ 99% | |
| Средняя наработка на отказ | ≥3 | Год (Y) |
| Максимальный размер | 65×42×23 | Миллиметр (Мм) |
Интерфейс Описание
Интерфейс передачи данных: среди2Последовательный интерфейс передачи данных, принимает общий асинхронный протокол приемопередатчика (UART);1Контактный интерфейс управления сигналом, высокий и низкий уровень управления, все уровни3,3 VTTLУровень 。
| PIN1 | VCC | Положительный источник питания5 V |
| PIN2 | GND | Отрицательный источник питания |
| PIN3 | Набор | Установка шпильки/TtlУровень@ 3,3 V |
| PIN4 | RXD | Последовательный порт приема pin-код/TtlУровень@ 3,3 V |
| PIN5 | ТСД | Последовательный порт отправки pin-код/TtlУровень@ 3,3 V |
| PIN6 | Сброс | Модуль сброс сигнала/TtlУровень@ 3,3 V |
| PIN7 \ 8 | NC | Приостановлено |
Примечания:Комплект = 1Модуль работает в режиме непрерывной выборки, модуль активно загружает данные выборки после каждого выборки, время отклика выборки меньше, чем600Миллисекунды, больше данныхНовое время меньше, чем2Во-вторых 。
Комплект = 0Модуль переходит в режим ожидания с низким энергопотреблением
