Высокоточный модуль сбора ADS1256+ STM32F103C8T6 Промышленный контроль развитие обучение доска/завод деталя 24-битный АЦП блок питания

Описание

Высокоточный модуль сбора ADS1256+ STM32F103C8T6 Промышленный контроль развитие обучение доска/завод деталя 24-битный АЦП блок питания

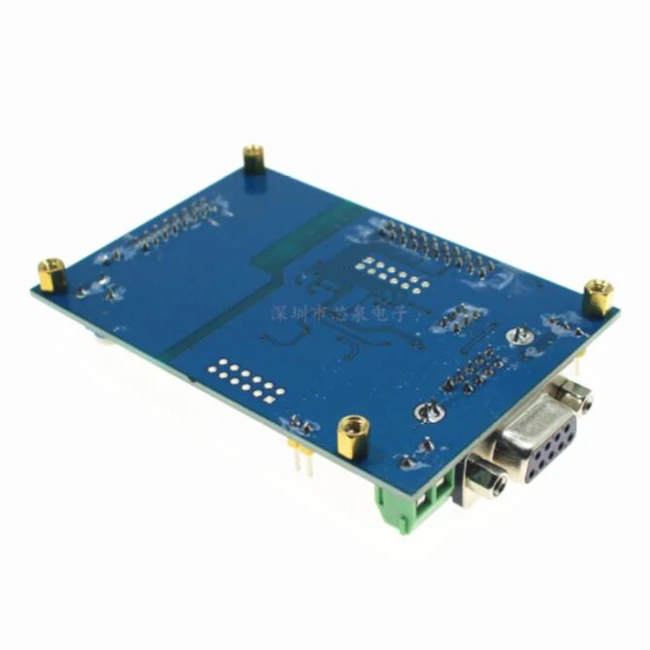

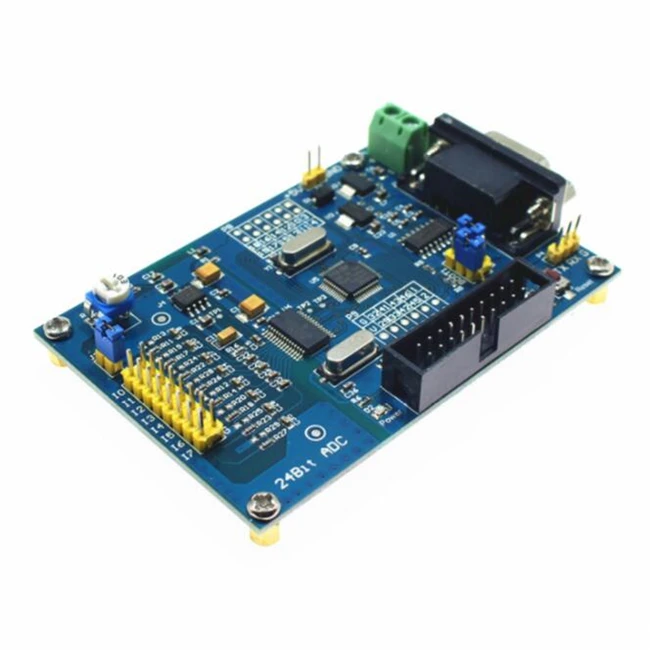

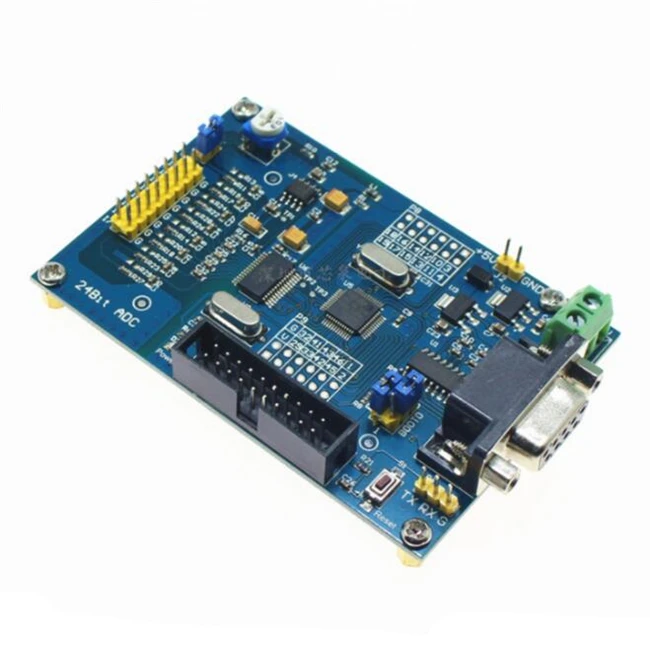

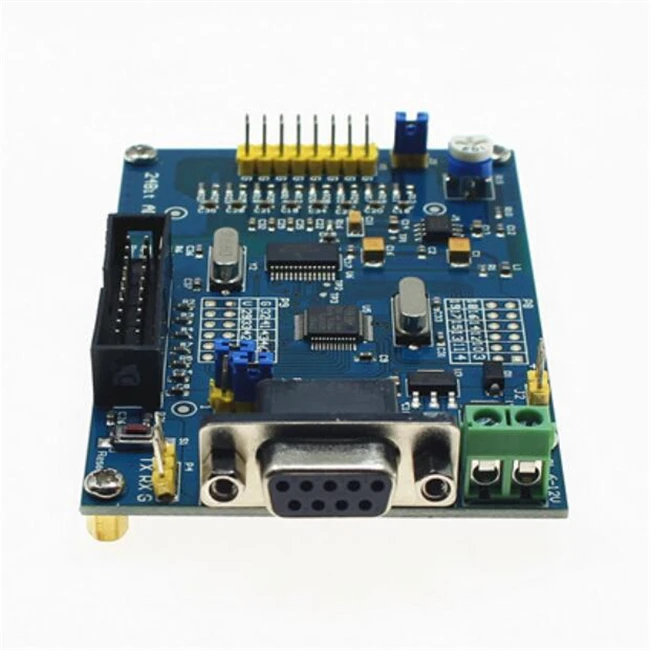

1. Входной терминал питания, диапазон входного напряжения 5,5-12 В (5 В питания, пожалуйста, Подключите непосредственно к 2);

2, 5 в входной терминал источника питания (1,2 два источника питания, только один может быть подключен);

3, STM32F103C8T6 leads GPIO, что удобно для вторичного развития, и Шелковый экран напрямую соответствует контактному номеру чипа;

4, новый оригинальный MCU: STM32F103C8T6;

5, 2,5 в эталон, сверхвысокая точность, низкий температурный дрейф;

6, регулируемый потенциометр, выходное Регулируемое напряжение связи с AIN0/I0;

7. Собирайте 8 каналов входного сигнала, I0-I7 подключен к положительной клемме приобретающего напряжения, G является аналоговым заземлением, и отрицательный терминал приобретательного напряжения подключен;

8. Входной фильтр и резистор затухания, по умолчанию не следует ослаблять, оставляя положение паяльного резистора, 0603 упаковка;

9, ADS1256IDB чип для приобретения

10, светодиодный индикатор питания;

11, интерфейс JTAG, разработанный в соответствии с JLINK-V8 или определением V9;

12, без пометок;

13, STM32F103C8T6 Кнопка сброса;

14, USB к ttl проводки, соответствующие MCU TX, RX, GND, можно напрямую подключить к компьютеру

15, оригинальная последовательная коммуникационная микросхема 3232;

16, последовательный порт, Женский;

17, регулируемое выходное напряжение потенциометра к I0/AIN0 ВКЛ-ВЫКЛ управление: отсоедините IO плавающий, подключен к измерению I0 регулируемый потенциометр выходное напряжение терминал;

18, STM32 BOOT0 и BOOT1 выберите control jump cap;

Основные параметры 8-канальная (24bit)/DC плата преобразователя:

Размер: 82,8 мм X 53,4 мм

Толщина пластины: 1,6 мм

Модель чипа: STM32F103C8T6 (один чип), ADS1256 (24 бит точность AD чип-преобразователь)

Напряжение питания: Бортовой 5 В и 3,3 В компоненты регулятора, 9 В внешний источник питания постоянного тока можно использовать, и источник питания имеет функцию анти-обратного хода

Кристаллическая частота: 8 МГц, 9 раз внутренняя частота чипа, рабочая частота 72 МГц.

8-канальная (24bit)/DC плата преобразователя характеристики комплектующих

Данная плата принимает все IO порты из STM32F103C8T6 микроконтроллер, и пользователи могут разрабатывать свои собственные функции.

Программа может быть загружена через последовательный порт. Для получения подробной информации см. Документы. Так как программа может быть загружена через последовательный порт, на плате нет интерфейса загрузки JLINK.

AD чипа имеет Опорное напряжение 2,5 V и генерируется высокоточный, напряжения регулятор.

На плате имеется потенциометр для проверки входного сигнала AD. Напряжение, генерируемое разделителем напряжения потенциометра, подключено к AN0 через перемычку S3, которая подходит для отладочной платы без датчика. Если вы не используете этот тест, вы можете снять перемычку S3 и включить тестовое напряжение непосредственно из AN0--AN7. (Входное напряжение на AD вход не может быть выше 5 В)

Ниже описаны конкретные функции трех режимов по одному:

/Режим 1:

Непрерывно приобретайте одноканальное AN0 аналоговое напряжение для преобразования ADC, и рассчитать преобразованные данные как значение напряжения, отправить данные через последовательный порт в кодовой форме ASCII. В этом режиме вспомогательное программное обеспечение последовательного порта может непосредственно считывать напряжение, подходит для разработки программного обеспечения. Инженеры используют его, потому что им не нужно знать какие-либо принципы оборудования микроконтроллера.

Собранные данные показывают следующий пример. Это получение является результат подключения напряжения к 0-му каналу (AN0). Точность измерения является очень стабильной в диапазоне 0,0001 в (ie 0.1мв). Остальные каналы являются пустыми.

Поскольку передача является кодом ASCII, программное обеспечение последовательного порта хост-компьютера должно выбрать «Символ (ASCII) дисплей», не выбирайте шестигранный дисплей, в противном случае он будет отображать garbled символов.

/Режим 2:

Постоянно собирает 8 каналов аналоговое напряжение для 24-битный АЦП преобразования, а также рассчитать преобразования данных как значение напряжения, послает данные передаются через последовательный порт в ascii-код формы. В этом режиме вспомогательное программное обеспечение последовательного порта может также непосредственно считывать напряжение, подходящее для инженеров по разработке программного обеспечения использовать его, потому что нет необходимости понять любые принципы оборудования микроконтроллера.

Собранные данные показывают следующий пример:

/Режим 3:

Полностью дифференциальный вход, диапазон измерения напряжения-5 В ~ + 5 В. В общей сложности 4 набора дифференциальных входов. Подходит для датчиков, подключенных к электронным весам.

Соответствующие входные Контакты:

AN0 ------- канал 0 (V0) + вход

AN1 ------- канал 0 (V0)-вход

AN2 ------- канал 1 (V1) + вход

AN3 ------- канал 1 (V1)-вход

AN4 ------- канал 2 (V2) + вход

AN5 ------- канал 2 (V2)-вход

AN6 ------- канал 3 (V3) + вход

AN7 ------- канал 3 (V3)-вход
