Высокоточный термостат с цифровым дисплеем для полупроводниковой холодильной пленки 12V24V выделенный-50~ 110

Описание

1. Характеристики продукта

1. Более высокая производительность и низкое энергопотребление
2. Конструкция передней и задней компоненты подходит для встроенные панели установки
3. Высокая скорость флэш-памяти чип
4. Автоматическое отключение памяти
5. Управление точность 0,1 ℃
6. Кнопка зуммер (может быть закрыта)
7. Высокотемпературный звуковой сигнал (0-110 ° Бесплатная Настройка)
8. Набор от 0,5, десятичный можно контролировать (0,5-15,0)

Два, технические параметры
Диапазон контроля температуры:-50 ~ 110 C
Разрешение:-9,9 ~ 99,9, 0,1 C, другие температуры 1 c
Точность измерения температуры: 0,1 C
Точность управления: 0,1 C
Точность возврата: 0,1 C
Частота обновления: 0,5 с
Входная мощность: DC/AC 12 В
Вход измерения: NTC (10 K 0.5%) водонепроницаемый датчик
Выход: 1 релейный выход, Емкость = 10А
Экологические требования: Влажность-10 ~ 60 C 20%-85%
Спецификация и размер: 78*51 мм (монтажное отверстие м3. Диагональ 75 мм)
Потребляемая мощность всей машины: Статический ток: ≥ 35 мА Потяните ток: ≥ 65 мА

Подключите питание и оборудование для питания контроллера. В это время температура отображается на экране в виде измерения температуры. Нажмите кнопку set один раз, и температура на дисплее мигает. Пресс +-для установки необходимой температуры (Пресс и удерживайте кнопку +-для того, чтобы быстро, регулируемые по высоте люстры). Пресс набор для того, чтобы подтвердить возврат. В это время контроллер автоматически включит и выключит реле в соответствии с настройкой. Выход регулятора температуры является 10A реле, который может удовлетворить различные Высокая мощность нагрузки. Подключения. После того, как схема управления подключена, контроллер температуры может питаться. В это время на дисплее отображается температура окружающей среды,

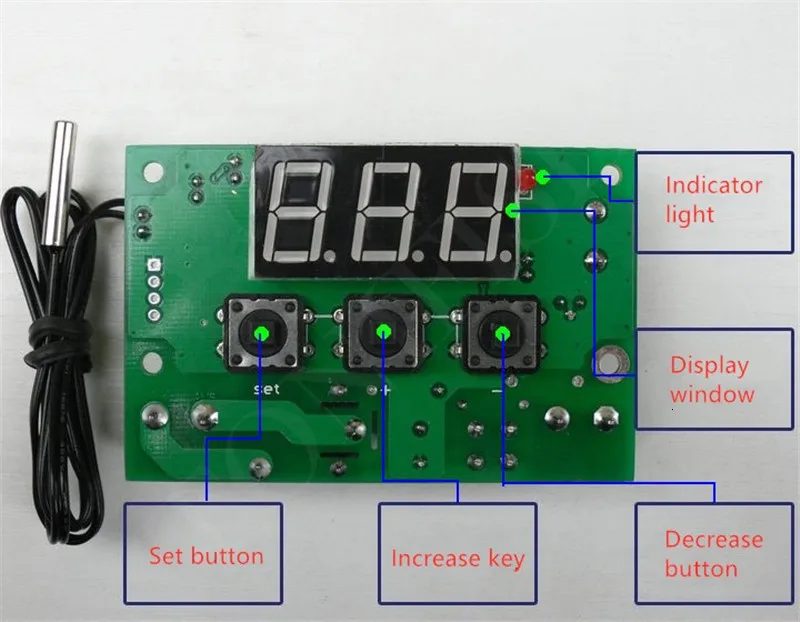

Четыре, индикаторные огни, цифровая трубка и описание состояния зуммера.
Индикатор: мигающий указывает на время начала нагрева или охлаждения и часто свидетельствует о том, что реле закрыт.
Nixie трубка: дисплей ll как датчик открытой цепи, Пожалуйста, подключите датчик в соответствии с инструкциями; дисплей HH как вне диапазона измерения, контроллер температуры будет принудительно отключать реле; дисплей-как сигнализация высокой температуры
Звуковой сигнал: в тех случаях, когда газоразрядный индикатор отображает МР HH или, звуковой сигнал звуковой сигнал

Пять, описание функции параметра
Нажмите кнопку set в течение 5 секунд, чтобы войти в настройки главного меню, нажмите-переключатель P0. .. P8 нажмите и удерживайте кнопку комплект или нажмите нет ключа действий контроллера в течение 10 секунд, чтобы автоматически подтвердить вернуть
P0 режим охлаждения и нагрева
Длинный пресс-набор в течение 5 секунд для отображения P0, нажмите кнопку Установить один раз, чтобы установить рабочий режим, нажмите +-для переключения h в режим нагрева, C в режим охлаждения, нажмите кнопку Установить один раз, чтобы вернуть, нажмите и удерживайте кнопку комплект или нажмите нет ключа действий контроллера в течение 10 секунд, чтобы автоматически подтвердить завершение
В режиме охлаждения: когда значение измерения температуры ≥ заданной температуры, реле охлаждения закрыто и холодильник запускается; когда значение измерения температуры ≤ температура заданной точки-разница возврата, реле охлаждения отсоединяется и холодильник закрыт
В режиме нагрева: когда значение измерения температуры ≤ установленная температура, реле для нагрева закрыто и нагреватель запускается; когда значение измерения температуры ≥ установленная температура + разница возврата, реле для нагрева отключено и нагреватель закрыт
P1 возврата разницы настроек
Нажмите кнопку set в течение 5 секунд для отображения P0, нажмите +-для переключения на P1, нажмите кнопку set один раз, чтобы установить разницу возврата, нажмите +-для Установите разницу возврата в 0,5-15, нажмите кнопку set один раз, чтобы вернуть после завершения, нажмите кнопку set или Нажмите no key action контроллер в течение 10 секунд, чтобы автоматически подтвердить завершение
В режим охлаждения: в тех случаях, когда температура измерения значение ≥ установленного значения, реле закрыто, и запускается холодильник; в тех случаях, когда температура измерения значение ≤ установленного значения возврата разница значений, реле отключено, а холодильная камера не будет закрыт.
Например, когда окружающая среда-30 ℃, установленного значения составляет 25 ℃, и разница в возврате 2 ℃, реле закрывается на холодильник, чтобы начать после включения питания. Когда охлаждение достигает 23 ℃, реле открывает холодильник для закрытия. В это время, из-за отключения холодильника, температура снова начинает повышаться. В тех случаях, когда температура поднимается до установленного значения 25 ℃, реле закрывается на холодильник, чтобы начать снова, таким образом, многократного цикла управления при температуре не выше 25 ℃
В режиме нагрева: когда значение измерения температуры меньше или равно установленному значению, реле закрыто и нагреватель запускается; когда значение измерения температуры больше или равно заданному значению + возвратному значению, реле отключается и нагреватель закрыт.
Например, когда среда 10 ℃, установленное значение 25 ℃, а разница в возврате 2 ℃, реле закрывает нагреватель и запускает его после включения питания. В тех случаях, когда температура достигает 27 ℃, реле открывается нагревателя и закрывает его. В это время, поскольку нагреватель был отключен, температура начинает падать. Когда температура достигает 25 ℃, реле закрывает нагреватель и запускает его снова, таким образом, повторный цикл контроля температуры не ниже 25 ℃
P2 Температура установка верхний предел:
Для того, чтобы избежать опасности слишком высокая заданной температуры вызваны некоторыми другими людей к неправильной эксплуатации, регулятор температуры имеет удобный емкостный Мини-стилус, служащий также в установка верхний предел, который лимитирует установленный диапазон температуры заданной точки, управляемой регулятором температуры
Нажмите кнопку set в течение 5 секунд для отображения P0, нажмите +-для переключения на P2, нажмите кнопку set один раз, чтобы установить верхний предел, нажмите +-для установки температуры Что можно установить, значение составляет 110, нажмите кнопку set один раз, чтобы вернуть после завершения, нажмите кнопку set или нажмите кнопку no key action контроллер в течение 10 секунд, чтобы автоматически подтвердить выполнение
Например: если температурных режимов, точка установлен до 60 ℃, он может быть установлена только до 60 ℃. Если более высокий температурный диапазон точки настройки температуры должен быть расширен, Верхнее предельное значение должно быть скорректировано в первую очередь.
Нижний предел температуры P3 установлен:
Для того, чтобы избежать ice jam вызваны некоторыми другими людей к неправильной эксплуатации, регулятор температуры имеет удобный емкостный Мини-стилус, служащий также в установка верхний и нижний пределы, что ограничивает диапазон настройки температуры уставки управлять с помощью регулятора температуры
Нажмите кнопку set в течение 5 секунд для отображения P0, нажмите +-для переключения на P3, нажмите set один раз для установки нижнего лимита, нажмите +-для установки температуры , Которая может быть установлена, стоимость является-50, нажмите набор один раз, чтобы вернуть деньги за покупку после завершения, нажмите и удерживайте кнопку комплект или нажмите нет ключа действий контроллера в течение 10 секунд, чтобы автоматически подтвердите Завершения
Например: если температурных режимов, точка установлен 2 ℃, он может быть установлена только до 2 ℃. Если нижний температурный диапазон точки настройки температуры должен быть расширен, то в первую очередь необходимо отрегулировать значение нижнего лимита.
P4 изменением температуры
В тех случаях, когда есть расхождений между измеренная температура и нормальной температуре или из-за особых потребностей потребителя аппаратных средств, эта функция используется для коррекции фигуры. Корректированная температура = температура до коррекции + эффективный диапазон коррекции-7,0 ~ 7,0
Нажмите и удерживайте кнопку набор в течение 5 секунд, чтобы отобразить P0, нажмите +-переходить на P4, нажмите набор после того, как выполнить калибровку, нажмите +-установить значение калибровки, нажмите кнопку set один раз для возврата после завершения, нажмите кнопку set или нажмите кнопку no key action контроллер в течение 10 секунд для автоматического подтверждения завершения
Например, если обычный дисплей 25 градусов, если температура коррекции 0, это будет 25 градусов, если температура коррекции 1,5, это будет 26,5 градусов, если температура коррекции-1,5, он будет 23,5 градусов;
Блок времени задержки запуска P5: минуты
При необходимости задержки работы холодильника или обогревателя можно включить функцию задержки для защиты срока службы оборудования
Нажмите кнопку set в течение 5 секунд для отображения P0, нажмите +-для переключения на P5, нажмите кнопку set один раз, чтобы установить время задержки запуска в минуту, нажмите +-Чтобы установить на 0-10 минут, нажмите кнопку set один раз, чтобы вернуть после завершения, нажмите кнопку set или Нажмите no key action контроллер в течение 10 секунд, чтобы автоматически подтвердить выполнение
В режим охлаждения: Средняя кнопка включения. Если текущая температура ≥ заданного значения, холодильник не начнет охлаждение сразу, и он должен начаться после заданного времени задержки
Режим нагрева: Средняя кнопка включения. Если температура в настоящее время ≤ установленного значения, Нагреватель не будет начать нагрев сразу, и вам нужно будет начинать после того, как установить время задержки
В тех случаях, когда время отключения между двумя соседними начинается холодильника или нагревательным приборам превышает заданное значение задержки времени запуска, холодильной камеры начнется немедленно;
Когда интервал времени выключения между двумя прилегающими стартами холодильника или обогревателя меньше заданного значения времени задержки старта, оборудование может проводиться только после того, как задержка время запуска холодильника Набор для выполняет функцию повторного нагрева будет завершен. Время задержки рассчитывается с момента выключения.
Например, в холодильной, задержка устанавливается до 5 минут. После запуска холодильник начинает задерживаться. Через 5 минут, холодильная камера начинает остановки в тех случаях, когда он дойдет до необходимой температуры. В настоящее время сроки начинается. В тех случаях, когда в следующий раз, когда холодильник начинается, она работает сразу. Когда время не завершено, оно может работать только после завершения времени. В светодиодный индикатор мигает в задержки
Когда задержка старта установлена на 0, она равна отключению функции задержки
P6 ключ переключатель тона
Нажмите и удерживайте кнопку набор в течение 5 секунд, чтобы отобразить P0, нажмите +-переходить на P6, нажмите набор один раз, чтобы установить, чтобы включить светодиоднyю подсветку с кнопки звука, нажмите +-Установить вкл/выкл, нажмите набор один раз, чтобы вернуть деньги за покупку после завершения, нажмите и удерживайте кнопку комплект или нажмите нет ключа действий контроллера в течение 10 секунд, чтобы автоматически подтвердить завершение
При вкл/выкл переключатель зуммера устанавливается в положение ВКЛ, при нажатии кнопки имеет действий, звук будет выделяться вместе с помощью кнопки. При выключенном состоянии устанавливается, зуммер будет выключен, и нет звука при нажатии кнопки
P7 оповещение о высокой температуре
Нажмите и удерживайте кнопку набор в течение 5 секунд, чтобы отобразить P0, нажмите +-переходить на P7, один раз нажмите, чтобы отобразить ВКЛ/ВЫКЛ (выключен, чтобы выключить функция), затем нажмите Установить один раз, чтобы установить температуру высокой температуры, нажмите +-для установки 0 ~ 110, Затем нажмите комплект после того, как возврат, нажмите и удерживайте кнопку комплект или нажмите нет ключа в течение 10 секунд, чтобы сделать контроллер автоматически подтвердить завершение
Диапазон настройки из оповещение о высокой температуре составляет 0-110 или выключен. В тех случаях, когда оповещение о высокой температуре достигается, зуммер издает быстрого капельного звука и реле вынужден он должен быть отключен
Например, нам нужно нагревания определенной жидкости или пространство до 40 градусов, и комплект одежды для девочек ростом 80 градусов, так как опасных температуры. Когда температура выше 80 градусов из-за внешних форс-мажорных обстоятельств во время рабочего процесса, запустите высокотемпературное реле сигнализации, отключите зуммер и дайте срочный сигнал тревоги, напомнить о персонале, чтобы принять соответствующие меры во времени, и установить температуру тревоги, чтобы восстановить потери в соответствии с фактическими потребностями. Если вы не хотите эту функцию, вы можете установить температуру на выключение, и обратите внимание, что когда нормальная температура восстановится, термостат высокой температуры будет автоматически отпущен для нормальной работы
P8 восстановление заводских настроек
Из-за некоторых искусственных причин, внутренних настроек регулятора температуры, неупорядоченная. Это занимает много времени, чтобы установить один за другим. В это время эту функцию можно использовать для восстановления заводских настроек. Специальный метод:
Нажмите и удерживайте кнопку набор в течение 5 секунд, чтобы отобразить P0, нажмите +-переходить на P8, нажмите набор один раз, чтобы включить или выключить, чтобы восстановить заводские настройки, выключать, чтобы не Обеспечивает выполнение любых действий, нажмите набор один раз, чтобы вернуть деньги за покупку после завершения, нажмите и удерживайте кнопку комплект или без ключа действий контроллера в течение 10 секунд, чтобы автоматически восстановление заводских настроек параметры как показано в приведенной ниже таблице
