Описание

Бесплатная доставка! Водонепроницаемый IP68 10 ампер 12 V 24 V батарея для солнечных панелей Контроллер заряда для светодиодный уличного освещения или солнечного дома светодиодный

Свяжитесь с нами, чтобы получить наш самый последний Оптовый прайс-лист!

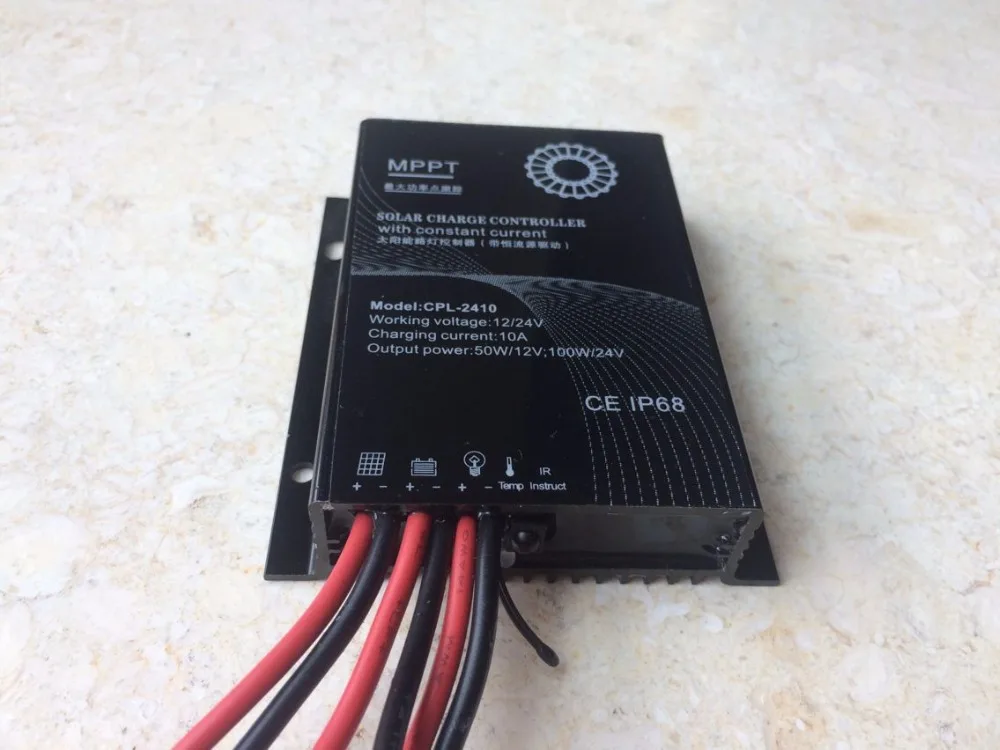

Этот контроллер инновационно сочетает в светодиодный драйвер постоянного тока LED boost и Контроллер Заряда MPPT (максимальное отслеживание точки питания) вместе. Его можно использовать для всех видов солнечные светодиодные лампы, таких как уличный фонарь на солнечной батарее, садовая лампа, Ландшафтная лампа, рекламная лампа и т. д.

Водонепроницаемый IP68 10 ампер 12 V 24 V батарея для солнечных панелей Контроллер заряда для светодиодный уличного освещения или солнечного дома светодиодный

Основной Особенности

1. принимает технологию MPPT (максимальное отслеживание точки питания), эффективность зарядки на 30% выше, чем PWM.

2. 12 В/24 В автоматическая работа, Многоступенчатый интеллектуальное Регулирование яркости, точная регулировка мощности, соответствующие параметры и режим можно установить.

3. Встроенная высокая эффективность светодиодный постоянного тока, максимальная эффективность постоянного тока выше 96%.

4. Защита: с перегрузкой, перегрузкой, разрядкой, защитой от обратного заряда батареи, защитой от обратного заряда, перегрузкой светодиодный светодиодной защитой от короткого замыкания и нагрузкой.

5. с температурной компенсацией, можно регулировать параметры зарядки аккумулятора в соответствии с температурой окружающей среды автоматически.

6. дизайн всех металлический корпус, IP68, хороший отвод тепла и водонепроницаемый, может работать нормально в суровых условиях.

7. Интеллектуальные плавного пуска технологии, которые могут уменьшить влияние на источник постоянного тока и светодиодный нагрузки.

8. с перегрузкой температуры и функцией защиты частоты.

9. В соответствии с питанием от аккумулятора и последними погодными условиями, можно разумно регулировать выходную мощность.

Параметры:

Модель	CPL-2410
Системы напряжения	12 В/24 В автоматическая работа
Выход питания	50 Вт (система 12 В)/100 Вт (система 24 В)
Выходная константа Текущий диапазон	0,3-3A
Эффективность MPPT	> 99%
Максимум Зарядка мощность	150 Вт (система 12 В)/260 Вт (система 24 В)
Вход напряжение	50 V
Выход диапазон напряжения	15-45 В (система 12 В)/30-45 В (система 24 В)
Температура компенсации	-3 мВ/℃/2 в
Выходная константа ток точность	≤ %
Средняя эффективность постоянного тока	≥94%
Нет ток нагрузки	≤ 10 мА
Температура окружающей среды	-25 ℃ ~ + 65 ℃
Отрежьте напряжение заряда	14,7/29,4 в
Поплавок зарядное напряжение	13,8/27,6 в
Разряда восстановления напряжения	12,0/24,0 в
Выше напряжение разряда	10,8/21,6 в
Уровень защиты	IP68
Размеры (д×ш×в)	99 × 84,5 × 23 мм
Вес	300 г

В Размеры из CPL-2410:

Установка и Управление

1. Connection

Сначала подключить светодиодный нагрузки, а затем подключить батарею, и наконец подключите фотоэлектрическая панель.

Примечание: обратите внимание на "+" и "-" Полюс провода. Схема контроллера соответствует следующей (красный провод является положительным полюсом).

①Солнечный модуль положительный (+) и отрицательный (-) полюс

②Положительный аккумулятор (+) и отрицательный (-) полюс

③Нагрузка положительная (+) и отрицательная (-) полюс

④Temperature датчик

⑤Indicator

⑥Infrared приемник

2. Требования к соединению нагрузки

Системы напряжения	Светодиодный Серийный номер: N	Параллельный номер светодиодный А: K	Выходное напряжение нагрузки: Vo	Выходная мощность нагрузки: PL
12 V	5≤N≤14	1≤K≤5	Vo≥16V	PL≤50W
24 V	10≤N≤14	1≤K≤5	Vo≥32V	PL≤100W

Примечание: неправильной установки количество светодиодный витые бусины может привести к повреждению контроллер или светодиодный светильник!

3. резонно

① Настройки параметров, вам нужно настроить пульт дистанционного управления солнечной зарядкой, или сообщить заводу о настройке заранее.

② Выход по умолчанию составляет 50 Вт (12 В), если вы хотите подключиться к светодиодный лампы, вам нужно сбросить параметры контроллера, В противном случае он может повредить контроллер или светодиодный лампы.

③Через программное обеспечение Контроллер может настроить: (1) Номинальная мощность и номинальный ток (2) три периода Регулирование яркости и свет рассвета (3) Нагрузка Выходная мощность: 0% или 20% ~ 100% (мощность должна быть интегральной множественной 10%). (4) Рабочая Длительность: 0 ~ 720 минут (длительность должна быть объединена в 10 минут).

Например:

Номинальная мощность: 30 Вт Номинальный ток: 1000 мА

Мощность первого периода: 80% Длительность: 120 минут

Мощность второго периода: 50% Длительность: 180 минут

Мощность третьего периода: 30% Длительность: 60 минут

Время до рассвета мощность: 100% Длительность: 120 минут

Эти параметры соответствуют 10 сериям и 3 параллельным лампам 30 Вт, выход контроллера следующий: 80% Номинальная мощность в течение 2 часов, 50% Номинальная мощность в течение следующих 3 часов, 30% Номинальная мощность в течение 1 часа, полная мощность (100%) в течение 2 часов до восхода солнца.
