Описание

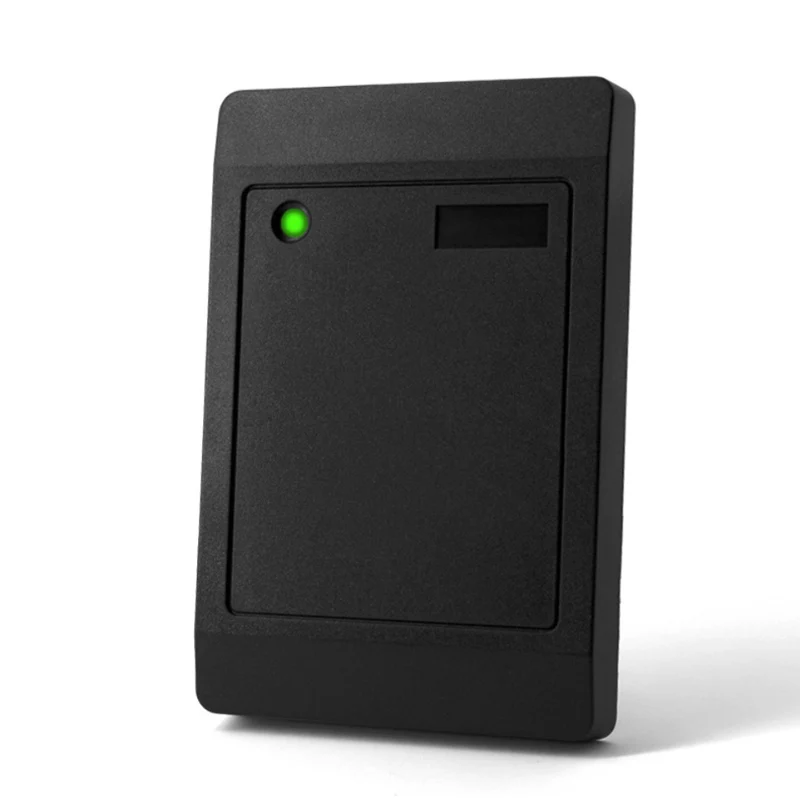

Proxi RFID считыватель карт без клавиатуры WG26/34 контроль доступа RFID считыватель RF EM считыватель карточек доступа индивидуальные RS232/485

ID = 125 кГц IC = 13,56 кГц

Параметры

Менее 0,2 секунд скорость отклика
Расстояние приближения менее 0,5 секунд
2-15 см диапазон приближения
Поддержка 125 кГц и 13,56 МГц
Встроенная антенна
Встроенный светодиодный (двойной цветной светодиодный)
Встроенный громкий динамик (зуммер)
DC 12 V рабочее напряжение, 70mA рабочий ток
100 метров Связь расстояние
Передача данных в реальном времени
Черный Цвет
Материал корпуса ПВХ (Черная смола для водонепроницаемой функции)
76*114 мм * 16 мм

Использование + типа отвертки для ослабления винта между панелью и материнской платой. А затем вклейте материнскую плату в боковую стенку с помощью пластиковой вилки и винтов.

Проводное соединение
Красный AC/DC 12 V
Черный GND
Зеленый D0
Белый D1
Синий светодиодный
Желтый звуковой сигнал

Обратите внимание

1. Подтвердите электрическое напряжение (12 В) и различите положительный анод и катод источника питания
2. Когда используется внешняя мощность, убедитесь, что делитесь питанием с контроллером или с помощью того же GND
3. Когда расстояние между кардридером и контроллером составляет более 50 м, пожалуйста, используйте линию питания с диаметром не менее 1,5 квадратных см или с помощью нескольких параллельных проводов сети

Упаковочный лист для Считывателя RFID

1 * Чтение радиочастотной идентификации

Обратите внимание:
1. Упаковка не включает винты.
2. Этот считыватель не поддерживает NFC карты и метки.
