Встроенный PoE тест er Многофункциональный сетевой CCTV тестер с портом PoE детектор Тест Фактическая мощность требуется светодиодный дисплей Нет необходимости батареи

Описание

Встроенный тестер PoE Многофункциональный сетевой CCTV тестер с портом PoE детектор

Проверьте фактическую мощность, необходимую светодиодный дисплей, батарейки не нужны

Инжектор POE тестер

Особенности

1. PoE Тестер/детектор для пассивных, 802.3af и 802.3at приложений, скорость передачи данных 10/100/1000

2. Измеряет и отображает напряжение, ток и мощность, обеспечивая полный ethernet operatio

3. 2 независимых вольтовых метра, тестовый режим B PoE (контакты 45, 78) от 20 в до 56 вольт

4. Тестовый режим PoE (контакты 12,36) от 20 в-56 вольт или источник питания постоянного тока от 5 В до 56 вольт

Этот тестер PoE входит в каждый набор инструментов-отлично подходит для тестирования PoE камеры, ip-телефона и wifi-установок.

Подключите источник к коммутатору PoE или инжектору, Подключите нагрузку к камере или телефону, wifi или другому устройству питания 802.3af/3at. Тестер будет отображать используемую мощность, доступное напряжение и ток.

Диагностика проблем с PoE с помощью этого инструмента

• Вы можете увидеть, сколько мощности нужно любому устройству с питанием от PoE или DC

• Вы можете приобрести только ту мощность, которая вам нужна.

• Измерьте Доступное напряжение на удаленном конце устройства, подключенного к PoE

• Обратите внимание на потерю кабеля Ethernet.

• Режим отображения от 20 В до 56 в

• Отображение режима B от 20 В до 56 в

• Отображение входного напряжения постоянного тока от 5 В до 56 в

• Измерение токов PoE до 500 мА (28 Вт)

• Используйте разъемы постоянного тока 2,1 мм для измерения напряжения и тока/мощности в установках 24,48 и 56 в

• Постоянный ток до 5 А

• 2,1 мм до 2,1 Перемычка мм в комплекте

• Яркий светодиодный дисплей-чередование напряжения, тока и мощности

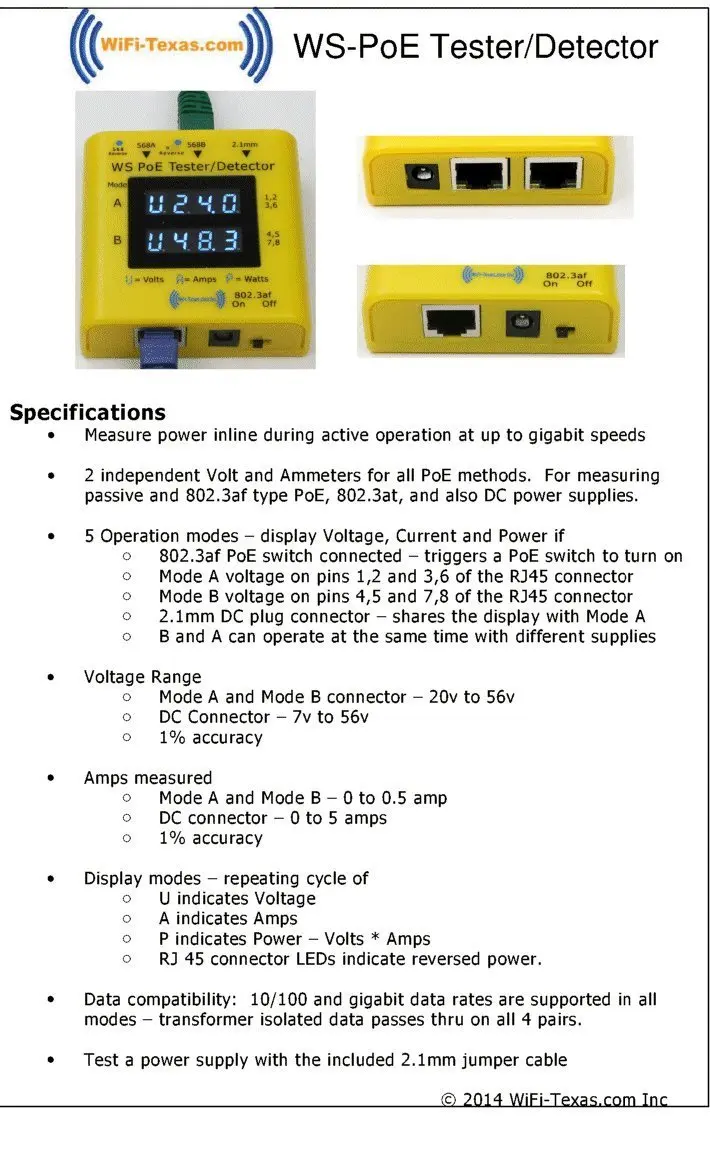

Технические характеристики

Измерение мощности в режиме Инлайн во время активной работы на гигабитной скорости

2 независимых Вольта и амметра для всех методов PoE. Для измерения пассивного и 802.3af типа PoE, 802.3at, а также источников питания постоянного тока.

5 режимов работы-отображение напряжения, тока и мощности, если

802.3af PoE switch подключен-запускает коммутатор PoE для включения

Режим A напряжение на pin 1,2 и 3,6 разъема RJ45

Режим B напряжение на контактах 4,5 и 7,8 разъема RJ45

2,1 мм Штекерный разъем постоянного тока-делит дисплей с режимом A

B и A могут работать одновременно с различными поставками

Напряжение диапазон

Режим и режим B connector-20v для 56в

DC Connector-7v для 56в

1% точность

Ампера измеряется

Режим A и режим B-0 до 0,5 Ампер

Разъем постоянного тока-от 0 до 5 А

1% точность

Режимы отображения-Повторяющийся Цикл

U указывает на Напряжение

А обозначает, ампер

P показывает мощность-Вольт * ампер

Светодиоды разъема RJ 45 показывают обратную мощность

Совместимость с данными: 10/100 и Гигабитные скорости передачи данных поддерживаются во всех режимах-изолированные данные трансформатора проходят через 4 пары.

Проверьте блок питания с помощью входящего в комплект кабеля 2,1 Перемычка мм.

Посылка

Цельный PoE Тестер

Для PoE Тестер

1.Может ли он показать PSE и PD?

Да, он показывает напряжение, предоставляемое PSE (оборудование для источника питания) и мощность, требуемую PD (питание устройства). В системах 802.3af или 3at, если не подключен PD, можно включить коммутатор 802.3af и включить коммутатор PoE. Или, как только PD подключен, это профиль переговоров будет пройти через и активирует коммутатор. Затем будет применено напряжение и дисплей будет работать. В пассивных ситуациях PoE напряжение присутствует с PD или без него.

2.Будет ли работать с пассивным PoE, например Mikrotik или Ubiquiti?

Да, он работает с пассивным и 802.3af автоматически, во всех комбинациях распиновки

3.Будет ли этот товар тестить также POE +?

Да, он покажет PoE + напряжение и мощность, как только PoE + нагрузка подключена. Если вам нужна операция Crestron, есть также версия Crestron.

4.Может ли он тестировать выход от микрополу pd-9606g? (т. Е. Тестирование до 95 Вт)

Мы ограничены 56 ваттами (500 мА на 2 пары, 56 в, 4 пары-1000 мА) спасибо

5.Можно ли подключить к нему только один ethernet кабель, чтобы увидеть, есть ли напряжение на линии? Я хочу проверить, есть ли напряжение на устройствах без poe.

Да, вы можете подключить ethernet кабель в порт сверху, чтобы проверить, есть ли напряжение на кабеле.

6.Это также работает как обычный Кабельный тестер?

Не следует воспринимать как тестер кабеля, чтобы убедиться, что все 8 проводов подключены правильно.

7.Требуется ли нагрузка, чтобы увидеть напряжение, или я могу просто подключить кабель там, где будет мое устройство?

Есть три варианта использования

A) Пассивный PoE. В этот чехол, без нагрузки не требуется, напряжение покажет, но нет плавающего или питания до тех пор, пока не прикреплена нагрузка.

Б) 802.3af или 3at без нагрузки. Переключатель снизу можно включить для имитации нагрузки PoE, и вы можете увидеть напряжение PoE. Пожалуйста, попробуйте и 568A и 568B входы в чехол или привычного полярности используется в ваш чехол.

C) 802.3af или 3at с совместимой нагрузкой. В этом режиме, как правило, вы ставите тестер между переключателем Poe и клиентским устройством 802.3af/at, как только нагрузка соединяет класс с источником, затем прилагается напряжение и включается дисплей. Если светодиодный индикатор "Reverse" постоянно горит, переключитесь с 568A на 568B, чтобы активировать отображение напряжения.
