Второе поколение электромагнитного пистолета модуль усилителя электромагнитного пистолета Diy комплект готовой продукции взрыв ZVS 12v подъем 450v

Тип 1: автономный зарядный модуль не может быть полностью самостоятельным
Тип 2: Многоуровневый модуль зарядки может быть полностью автономным

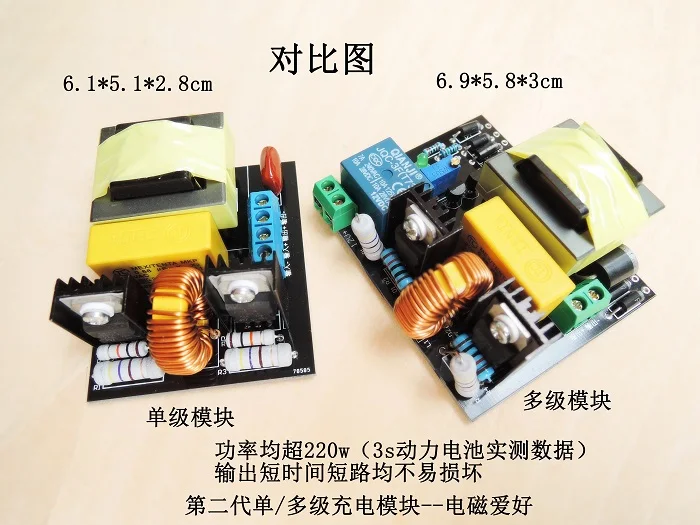

Ниже приведено сравнение двух модулей

Есть много улучшений во второй генерации одноступенчатых модулей на основе первого поколения., как показано ниже

1. Двойная боковая плата, плотнее, чем первое поколение одной стороны, детали не будут падать или ослабляться, когда модуль поврежден, и использовать черный вместо, более красивый.

2. Обновите некоторые части, такие как быстрый диод восстановления, индуктивность, изолирующий диод и т. д., это значительно улучшает мощность, особенно срок службы модуля.

3. добавить ограничительную емкость тока, есть много преимуществ, Поддержка питания батареи, выход короткой схемы повреждения (три секции для ограничения test18650короткое замыкание питания безопасно в течение одной минуты, но место проведения очень жарко, use3s30cViolent тест батареи короткая Схема 7 секунд позже повреждения, поэтому я предлагаем вам стараться избежать короткого замыкания., В конце концов, это электроника, короткое замыкание легко вызывает проблемы)

4. Добавьте диод изоляции высокой мощности, избегайте поломки моста выпрямителя при разрядке из-за слишком большой емкости.

5. Другие мелкие детали, такие как расширенная проводка, отмена тонирования окон, Перестановка схем и т. Д.

Ниже приведена физическая схема Одноступенчатого модуля

Технические параметры Одноступенчатого модуля:

\
\

Дополнение: выходное напряжение зависит от входного напряжения. три секции являются рекомендованным 18650power supply, достаточно денег для использования 3s30cpower батареи. не используйте сухую ячейку в серии, потому что ток сухой ячейки слишком мал., модуль не может управляться.

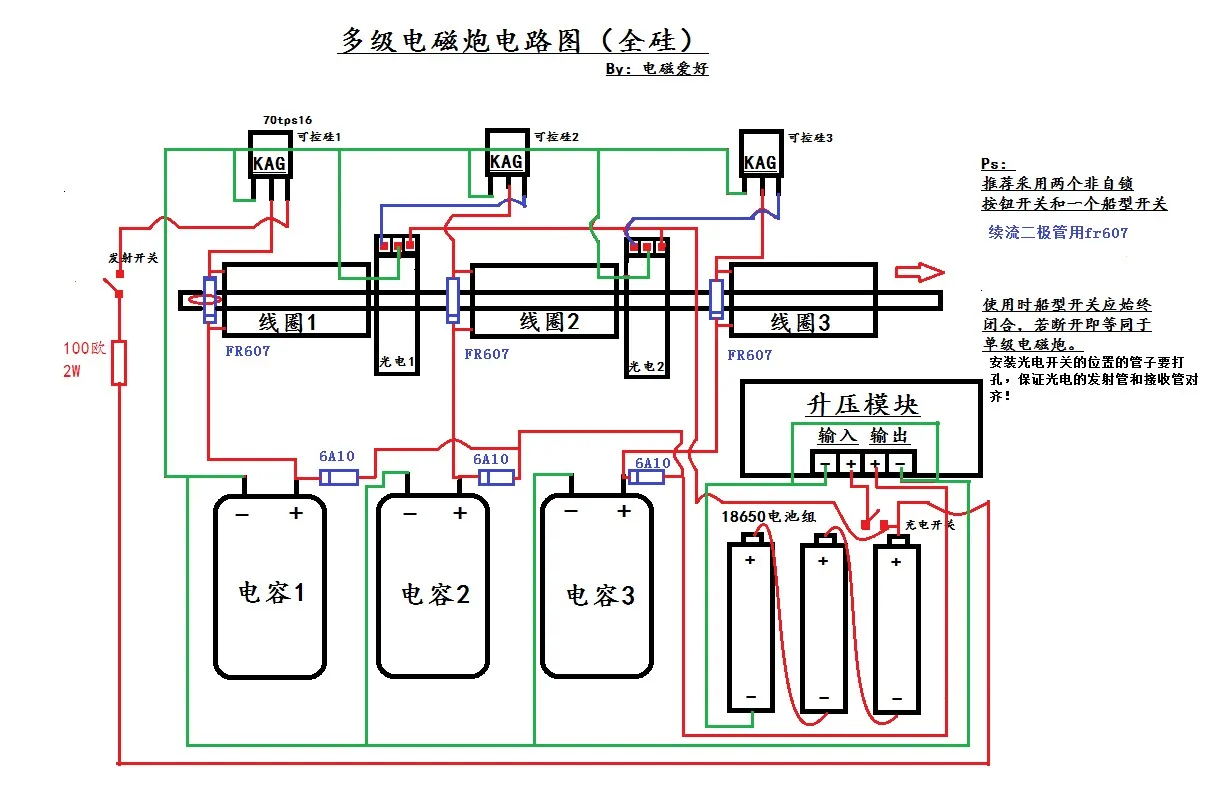

Многоуровневые модули описаны ниже

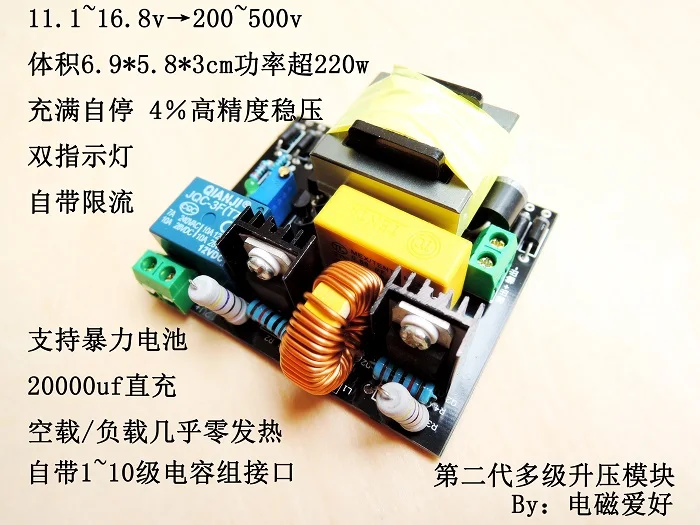

Технические параметры многоступенчатого модуля

Особенности дополнительных многоуровневых модулей:

1. Fit1-10Charging электромагнитного пистолета.

2, мощная мощность, размеры220вт +. Ниже Вт безусловный возврат, магазин несет ответственность за доставку в оба конца.

3, полный электричестваОтключение питания, нет необходимости в человеческом управлении, облегчает работу электромагнитного пистолета.

4, напряжение выключения питания регулируется 。 200 ~ 500 vFine 。 (регулировка регулируемого сопротивления рядом с реле, увеличение по часовой стрелке, уменьшение против часовой стрелки 。)

5. Расширение линии, поддержка аккумулятора violent

Профессиональный тест для продавца, 30c Питание от батареи on200w мощность в incandescent208w 。 вы можете проверить его самостоятельно, но load200wWorking в течение длительного времени не подходит, в противном случае, тепло не может держать вверх, легко поврежденные места 。 affinity measurement3Festival general18650максимальная выходная мощность серии supply178wвыше 。

** Напряжение метод регулировки **

Поверните ручку изолированным объектом. увеличьте напряжение самостопа по часовой стрелке, и, соответственно, уменьшите. лучше подключить емкость перед настройкой, в противном случае, отладка не является точной. рекомендуемое напряжение самостопа 420vwithin, емкость винта 450vwithin (Хорошая емкость 480vсамостопа, но не рекомендуется, безопасность в первую очередь.)

Рекомендуемый input12v, выход в это время 500 V выше. Не беспокойтесь о перезарядке, потому что этот модуль полон самостопа.

Тест времени зарядки: 450v1000ufCapacitance1sreach415v

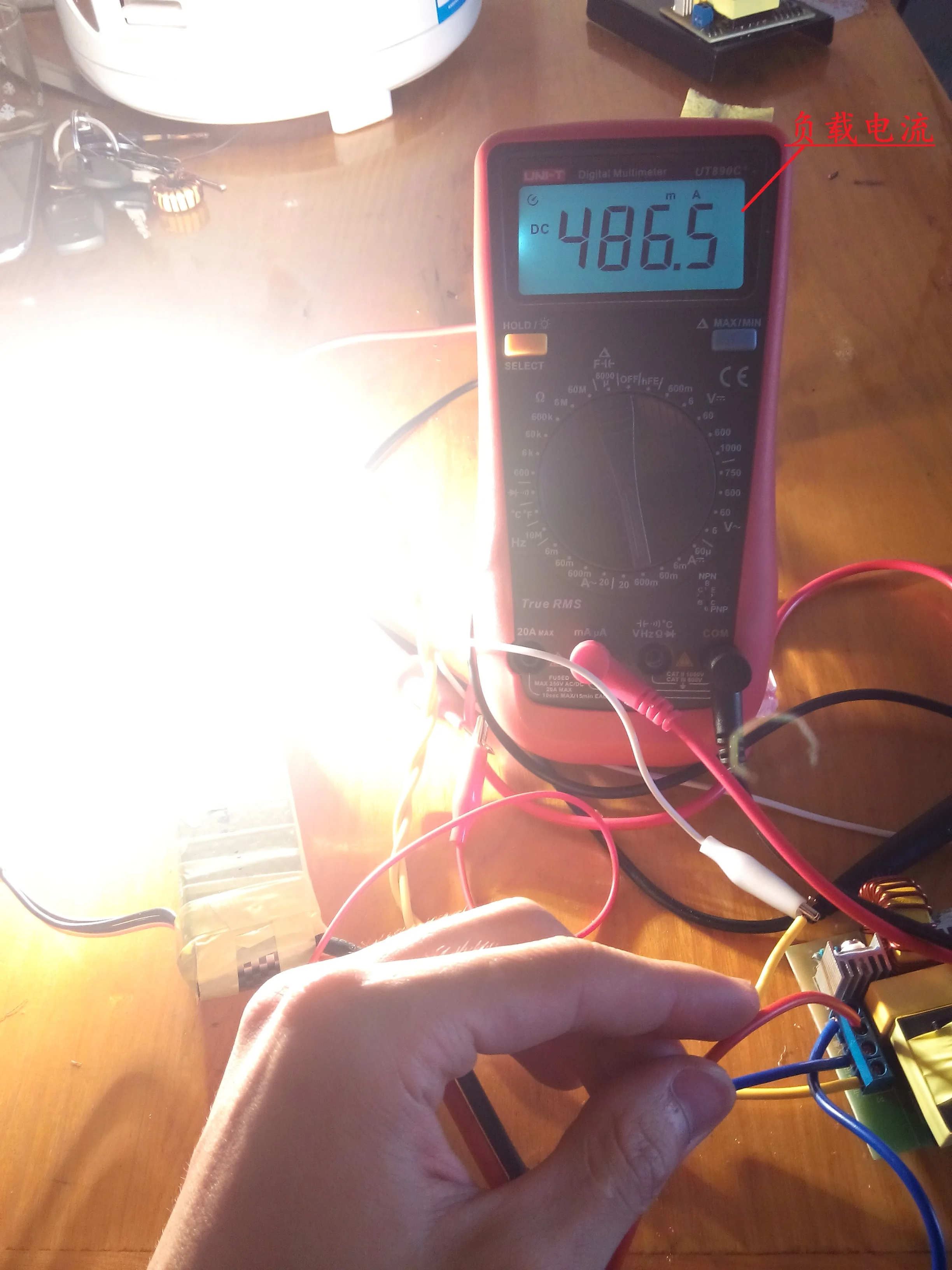

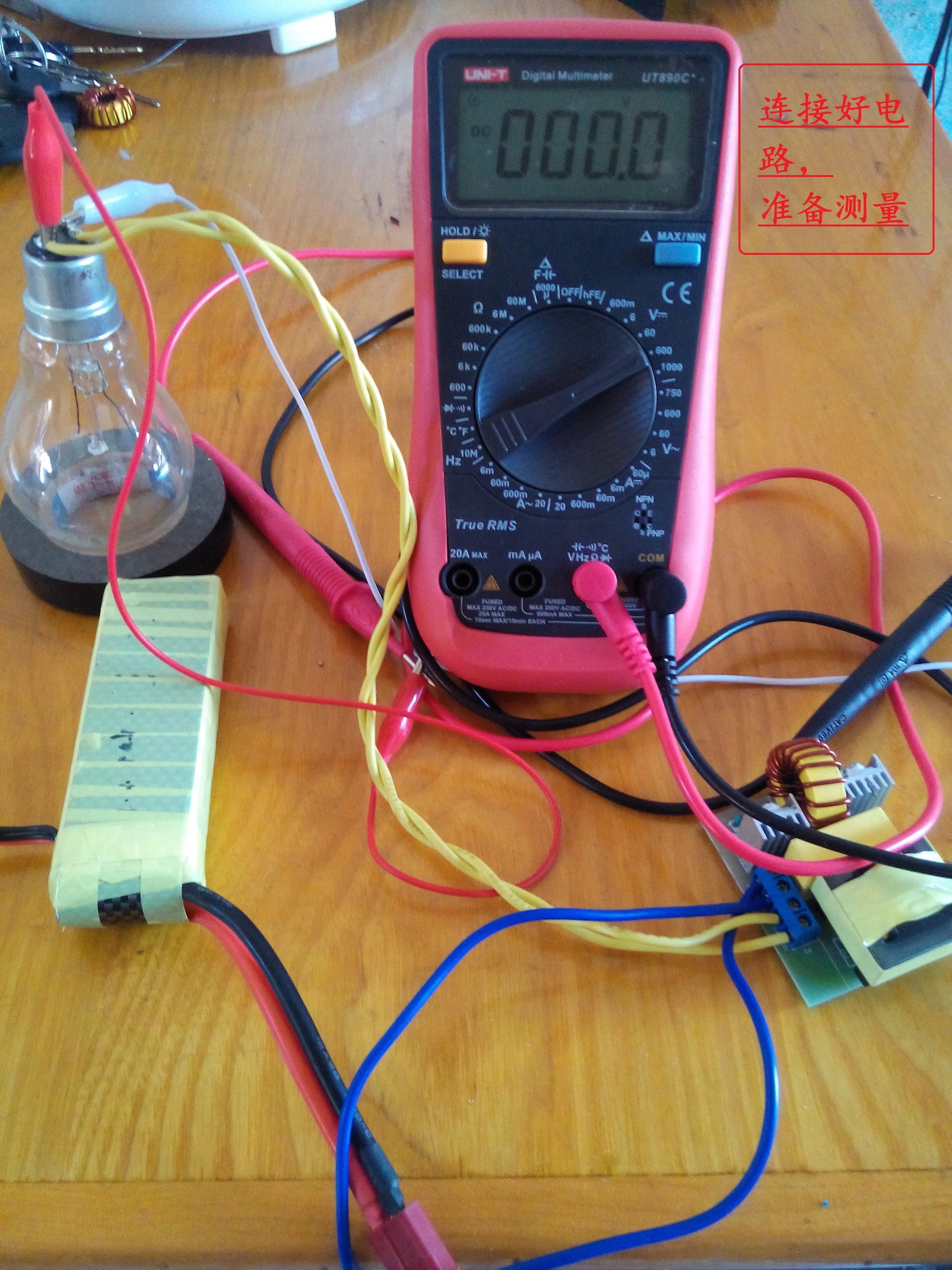

На следующем рисунке показано освещение первого поколения моделей 100wincandescent lamp. освещение может быть рассчитано в соответствии с датой Вт мощности лампы накаливания. (в настоящее время разрабатывается схема второго поколения измеренных модулей, последние обновления)

FormulaP = U * I лампа is100wIncandescent

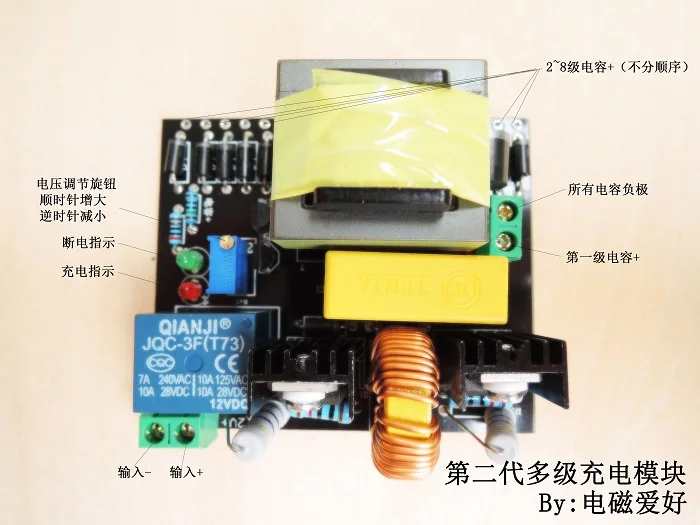

Монтажная схема подключения

Пожалуйста, посмотрите технические данные, Не задавайте вопросов, Не портите это самостоятельно. Скажите, что с нами что-то не так.Нет load400many V, когда конденсатор является разъемом d0v, а затем мы сказали, что-то не так с нашим продуктом.Причина проста, покупатель не смотрите на страницу деталей, это забавно, чтобы купить много сухих батарей. тогда я дам вам плохой комментарий. Я надеюсь, что магазин никогда больше не свяжется с таким покупателем, в то же время, пожалуйста, не покровительствуйте магазину, мы приветствуем покупателей, которые любят технологии производства, но я действительно не могу принять вас. У меня нет никаких практичных способностей или физики, клиенты, которые не знают и не просят, небольшая прибыль маленького магазина не может позволить себе быть брошена. спасибо 。
