VU Meter панель комплект 2 шт. аналоговый VU метр+ плата драйвера с теплым задним светом для усилителя

[Размер установки]: конструкция выпрямительный мост выпрямителя цепи фильтра, может быть трансформатор или источник питания постоянного тока, напряжение питания 12-15 в/300 мА. Размеры установки: внешняя рама 67,4 мм * 56 мм, размер установки винта: 57 мм * 50,5 мм, винты подходят для винтов M3
[Регулируемый]: регулируемые перепады уровня, могут быть совместимы со всеми различными типами заголовка таблицы, два синих потенциометра 500 Ом на доске могут регулировать чувствительность двух заголовков отдельно, поверните по часовой стрелке, чтобы увеличить чувствительность
[Долговечное использование]: источник сигнала привода может быть подключен к входу усилителя или аудио выход усилителя, без изменения оригинальной схемы. Эффект подсветки более яркий и равномерный, что способствует продлению срока службы, рекомендуемое рабочее напряжение 10 в
[Два источника питания]: Поддержка двухуровневой подсветки, изменение тока, ограничительный резистор может быть подключен к другой подсветке, рабочее напряжение: 6-12 В переменного тока или постоянного тока
[Два выхода]: плата драйвера поддерживает два выходных разъема, подсветка-лампочка накаливания, средний-два наконечника для измерения, плюс справа-положительный, левая сторона отрицательная, а наружные два коротких наконечника с подсветкой

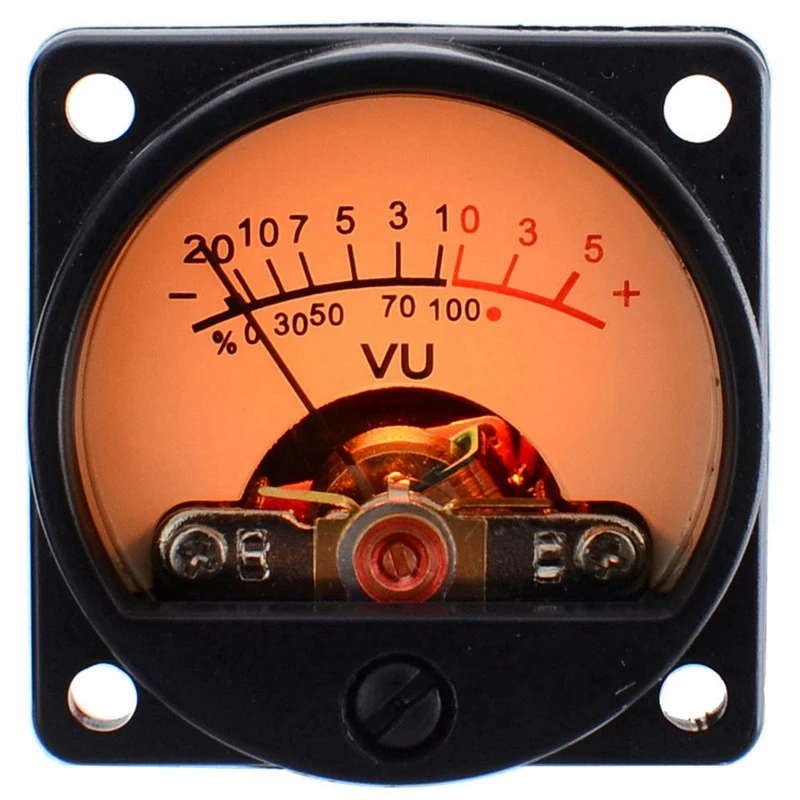

VU метр Технические характеристики:
500мкм VU метр с задней подсветкой нитью
Сопротивление столешницы постоянного тока: 630 Ом (проверено цифровой таблицей Fluke 8025B)
Вес: 21 г/шт.
Напряжение нити заднего света: DC/AC 6 ~ 12 V.

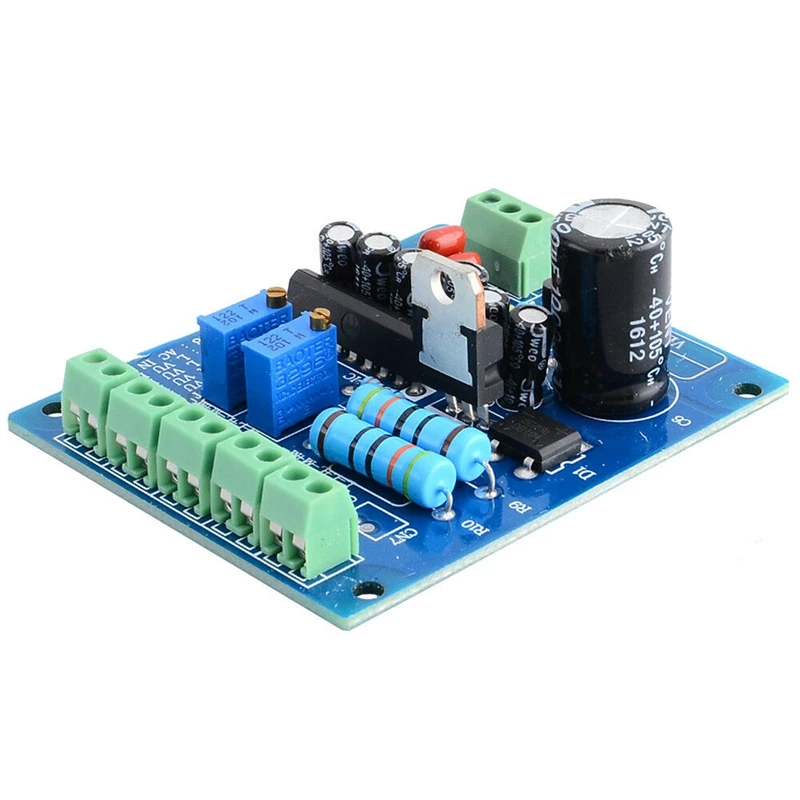

Характеристики драйвера VU Meter:
Напряжение питания: AC 9 V 500mA
Цвет: синий + черный + белый
Материал: АБС + металл
Размер: 67 мм x 56 мм x 25 мм
К нему можно подключить два волюметры (100μA для 500μA). Вам не нужно регулировать для нашего VU meter 500μA. (Другие могут быть скорректированы).
Схема подключения:
Отладки Описание:
1) в соответствии с электрическими спецификациями подсветки, изменение значения сопротивления R9 и R10, получить правильную яркость
2) Отрегулируйте VR1 и VR2, указатель поворота левого и правого каналов можно отрегулировать отдельно, пожалуйста, настройте правильно в соответствии с усилителем мощности
3) Пожалуйста, выберите AC12V/500mA AC вход питания
4) во время эксплуатации R9 и R10 будут иметь определенную температуру
Посылка включает в себя:
1 * драйвер платы
2 * головка счетчика VU
Только вышеуказанный пакет, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допускается погрешность измерения: +/-1-3 см.
