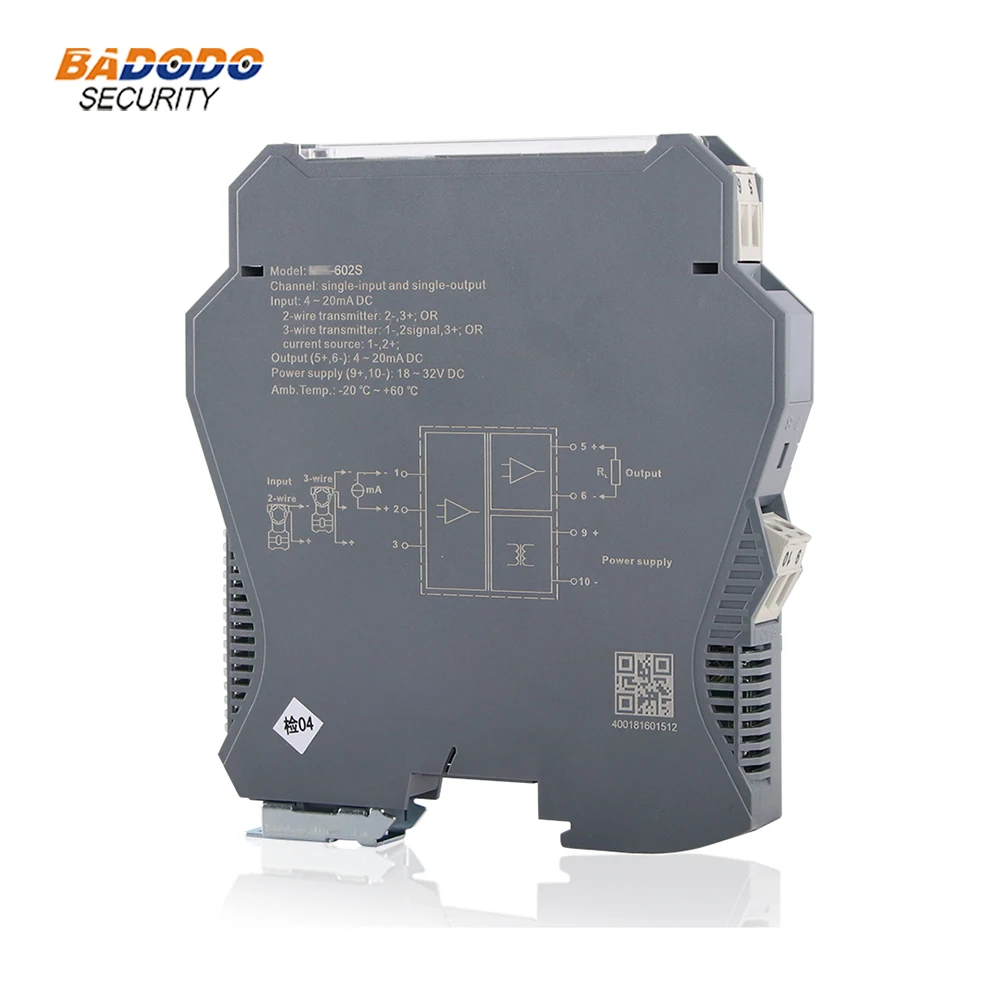

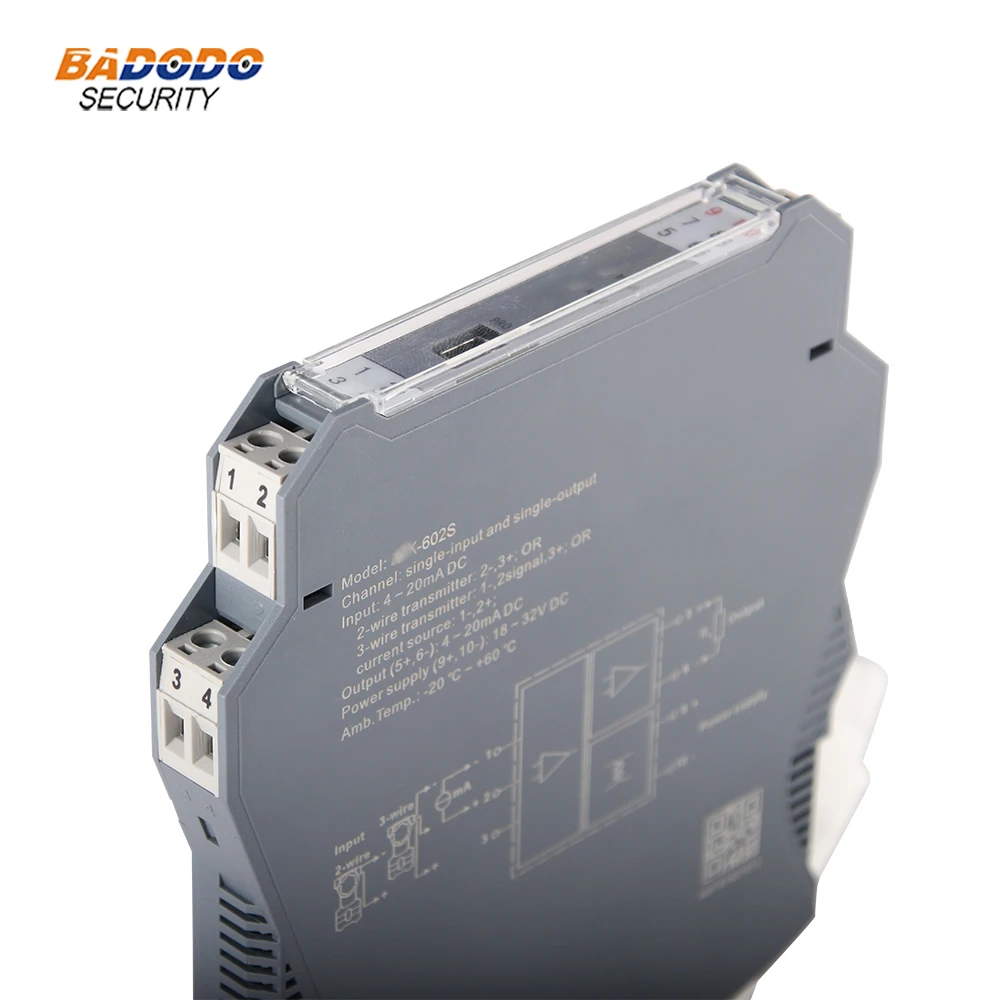

Вход сигнала 4~ 20 мА на выход сигнала 0-5 в преобразователь сигнала модуль изолятора для автоматической системы управления

Описание

Внимание: пожалуйста, внимательно выбирайте Тип:

Тип A1: один вход (4 ~ 20 мА) на один выход (0 ~ 5 В)

Тип A2: один вход (0 ~ 5В) На один выход (4 ~ 20mA )

Тип A3: один вход (4 ~ 20 мА) На один выход (0 ~ 10 В)

Тип А4: один вход (0 ~ 10V) На один выход (4 ~ 20 мА)

Тип B1: один вход (4 ~ 20 мА) на два выхода (0 ~ 5 В)

Тип B2: один вход (0 ~ 5В) На два выхода (4 ~ 20mA )

Тип B3: один вход (4 ~ 20 мА) На два выхода (0 ~ 10 В)

Тип B4: один вход (0 ~ 10V) На два выхода (4 ~ 20 мА)

Тип C1: один вход (4 ~ 20 мА) на три выхода (0 ~ 5 В)

Тип C2: один вход (0 ~ 5В) До трех выходов (4 ~ 20mA )

Тип C3: один вход (4 ~ 20 мА) До трех выходов (0 ~ 10 В)

Тип C4: один вход (0 ~ 10V) До трех выходов (4 ~ 20 мА)

Изолятор напряжения/тока изолирует сигналы постоянного напряжения или тока, преобразует их в необходимые сигналы и передает на другой инструмент. Он может использоваться вместе с модульными инструментами и DCS, PLC и другими системами, для обеспечения изоляции сигнала, преобразования сигнала, распределения сигнала, обработки сигнала и других функций для полевого инструмента, тем самым повышая устойчивость автоматической системы управления в промышленном производственном процессе и обеспечивая стабильность и надежность системы. Этот продукт имеет много сортов, таких как 1 В/1 выход, 1 в/2 выход, 2 в/2 выход, с входом/выходом магнитная изоляция.

Вход
Вход сигнала	4-20мА, 0-5 В, 0-10 в
Вход сопротивления	Импеданс ≤50Ω напряжения сопротивление ≥250 кОм
Максимальный входной ток/напряжение	≤30mA/≤10. 5 V
В настоящее время изолятор выход
Выход сигнала	0-20 мА, 0-20 мА, 0-5 В, 1-5 В, 0-10 в
Выход нагрузки	4-20mA, 0-20mA сопротивления нагрузки RL≤400Ω; 0-5 V, 1-5 V сопротивление нагрузки RL≥250KΩ, 0-10 V сопротивление нагрузки RL≥500KΩ
Напряжение изолятор выход
Выход сигнала	4-20мА, 0-5 В, 0-10 в
Выход нагрузки	4-20mA сопротивления нагрузки RL≤400Ω; 0-5 В, 0-10 в сопротивление нагрузки rl≥20 ком
Мощность питания
Мощность питания	DC20-32V
Мощность потребления	Одиночная Выходная мощность: ≤0. 8 Вт; двойная Выходная мощность: ≤1. 0 Вт
Другое параметры
Сопротивление изоляции (между входом/выходом/блоком питания)	≥100MΩ (500VDC)
Диэлектрическая прочность (между входом/выходом/блоком питания)	2000 Vrms (1 мин, без искры)
Рабочая температура	-10 ~ 50 °C (без конденсации, без замораживания)
Относительная влажность	25% ~ 85% относительной влажности
Температура хранения	-10 ~ 60 °C (без конденсации, без замораживания)
Температура дрейф	0.0075% FS/℃
Монтажа	35 mmDIN c креплением на Рейке
Размеры
Точность передачи (20 °C)	0.15% FS
Время отклика	≤2ms
Вес	Примерно 130 г
Электромагнитной совместимости	В соответствии с требованиями по применению промышленного оборудования GB/T18268 (IEC 61326-1)
Периферийные устройства применимо	Источник напряжения/тока постоянного тока
