Описание
А
1. Подключите блок к UNO R3 с компьютером, arduino IDEprogram, загрузите код w5100 Для UNO,Примечание: Не подключайте W5100 для UNO сейчас
Выберите код самой программы arduino IDE
Загрузка ~~~
Сделано 。
2. Подключите блок к W5100 для UNO R3, Пресс Кнопка reset на W5100, и в то же время свет “L” будет держать освещение (желтый свет);Примечание: Пожалуйста, не забудьте перезагрузить. См. фото:
3. теперь вы можете подключить решетка из проволоки, попытайтесь пробовать 192.168.1.177-t проверить ваш W5100. (IP можно изменить на первом шаге, когда вы пишете в коде для UNO, измененный в коде)
Зеленый свет будет светиться, когда он работает, но желтый свет выключен, это нормально.
B
Для Arduino-это технология с открытым исходным кодом. Он используется для всей компании бесплатно.
Наш продукт не является оригинальным итальянским товаром. Это наш собственный продукт, изготовленный в Китае.
Если вам нужен оригинальный итальянский продукт, пожалуйста, купите его у итальянского. наш товар дешевле, чем он.
Для Arduino Ethernet щит
W5100 TCP/IP по проводам-обруч заголовка с для arduino продукты,
4 гнезда
4 1,0 интерфейс рядом с ARFF и сбросом.
IOREF
Микро-SD щит
Инжектор PoE питания через Ethernet, стандартный IEEE802.3af
Посылка включает в себя:

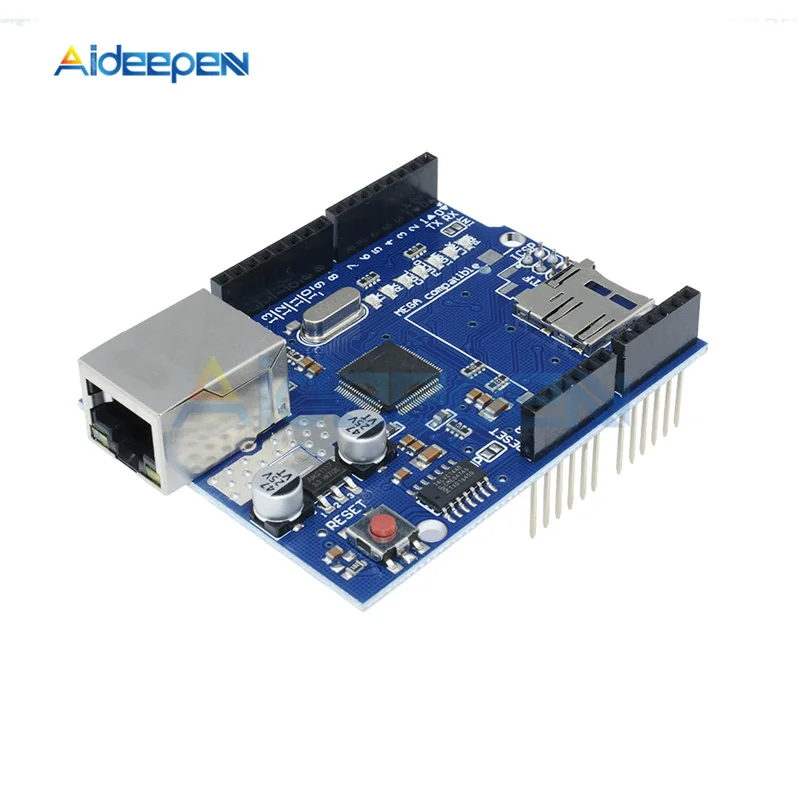

1 x Ethernet щит W5100 R3 сети сетевая плата UNO Mega 2560 дюэм для Arduino
C
Параметры:
С помощью этого Щит Ethernet для платы Arduino можно использовать для подключения к Интернету.
Можно использовать как сервер или клиент.
Непосредственно Подключите пазл, пайки не требуется.
Контроллер: W5100.
Это последняя версия Ethernet Shield.
Это для Arduino Щит Ethernet, который основан на Wiznet W5100 чип Ethernet дает вам простой способ релейный модуль для Arduino онлайн.
Она непосредственно поддерживается для официальной Ethernet-библиотеки Arduino.
Он добавляет слот для карт micro-SD, который можно использовать для хранения файлов для обслуживания по сети.
Он совместим с Arduino Duemilanove (168 или 328), Uno, а также Mega (1280/2560) и может быть доступен с помощью SD-библиотеки.
Wiznet W5100 обеспечивает сети (IP) стека, способный и TCP и UDP.
Поддерживает до четырех одновременных разъемов.
Используйте Ethernet library для записи эскизов, которые подключаются к Интернету, используя щит.
Подходит для всей версии основной платы arduino 2009, UNO, mega 1280, mega 2560.
Размер: 7 см x 5,4 см x 2,4 см-2,76 дюйма x 2,12 дюйма x 0,94 дюйма.
MAC адрес: 0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED byte mac [] = {0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xxxxed};
Посылка включает в себя:
1 x Ethernet щит W5100 R3 плата расширения сети для Arduino UNO Mega2560 Новый
Характеристики
- Материалы для самостоятельного изготовления
- Электрический
- Номер модели
- W5100 Development board
- Тип выхода
- W5100 Development board
- Бренд
- Aideepen
