Описание

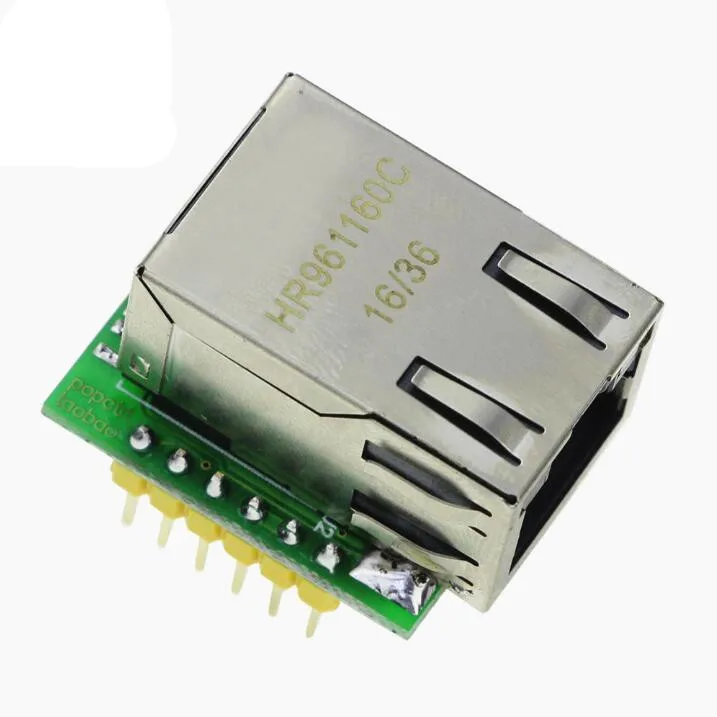

USR-ES1 внедряет Wiznet для W5500 чип, в котором используются аппаратные средства Логические шлюзы осуществить транспортного уровня и из сетчатых слоев TCP/ip стек протокола (например, TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE и т. д.) и интегрирует слой передачи данных, физический слой, И 32 K байт оперативной памяти на чипе служат в качестве трансиверных буферов данных. Основной чип управления хост-компьютером должен выполнять только задачи обработки информации уровня приложения TCP/IP. Таким образом, нагрузка на хост-компьютер для копирования данных, обработки протокола и прерывания обработки значительно сохранена, а использование и надежность системы улучшены.
Во время работы, пользователь может приблизить W5500 как Периферийный ram MCU, который очень прост. Внешний интерфейс W5500-это универсальный высокоскоростной SPI 80 МГц, который используется для расширения высокоскоростного решения Ethernet для различных платформ. Светодиодный режим автоматического обсуждения показывает, что интерфейс SPI является быстрым и стабильным.
Размеры и pin совместимый с Wiznet официальный модуль WIZ820io
Примечание: Этот модуль не является SPI для прозрачного модуля передачи Ethernet. Он должен использоваться внешним MCU. Используйте rs нужно знать, как использовать чип W5500. Обеспечить образцом кода для STM32.
Особенности:
Высокоскоростной SPI интерфейс 80 МГц
Встроенное оборудование TCPIP протокол стек, пользователи почти не должны овладевать сложными данными сетевого протокола
Поддержка до 8 разъемов
Поддержка TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE, протокол
Интегрированный слой передачи данных, физический слой
Поддержка отключения питания
Поддержка высокоскоростного последовательного периферийного интерфейса (Режим SPI 0 ~ 3)
Внутренняя 32 K байт отправка и получение кэша
Встроенный физический слой 10 BaseT/100 BaseTX Ethernet (PHY)
Поддержка авто-переговоров (10/100 на основе полного/полудуплексного)
IP фрагментация не поддерживается
Рабочее напряжение 3,3 В, порт ввода/вывода сигнала 5 в Выдерживает напряжение
Светодиодный дисплей состояния (полный дуплексный/полудуплексный, сетевое подключение, скорость сети, активный статус)
Ультра-маленький Контактный пакет для легких встроенных приложений
Обеспечивают C процедуры применения
Продукт Особенности:
Режим питания: 3,3 В внешний источник питания, ток должен быть больше 200мА
Форма интерфейса управления: 3,3 в ttl уровень, SPI интерфейс; 2 * Одиночный ряд контактов
Размер печатной платы (мм): 23*25 мм
Механические Размеры (длина * ширина * высота): 28,5*23*24 мм
Характеристики
- Габаритные размеры
- new
- Номер модели
- new
- Упаковка
- Да
- Бренд
- MEIBAI
- Предназначение
- MP3 плеер
