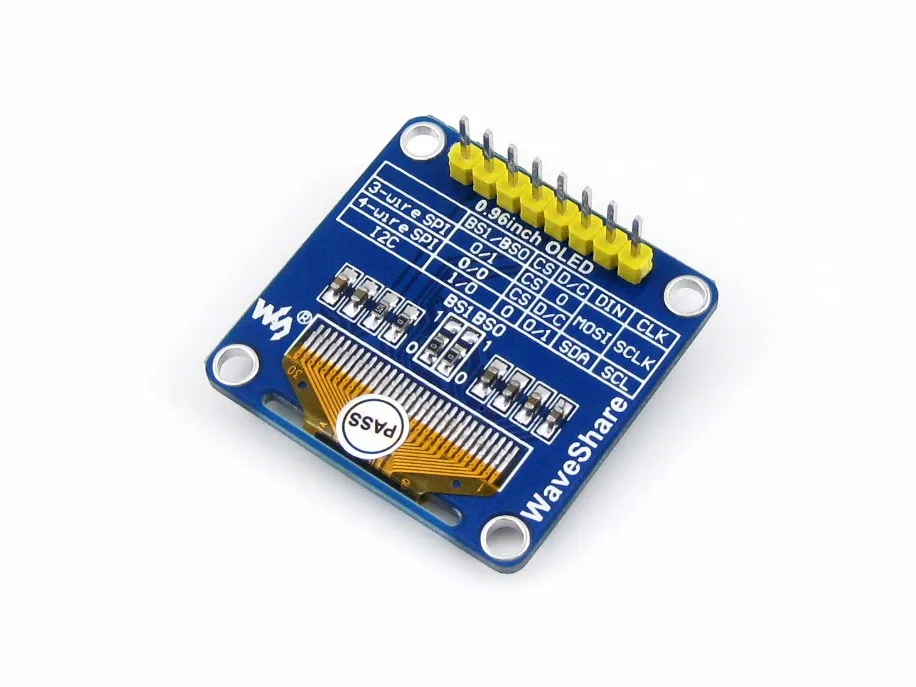

Waveshare 0,96 дюйма OLED(B) SPI/I2C интерфейсы прямой/вертикальный выносной SSD1306 чип водитель 128*64 Разрешение 3,3 В/5 В

Описание

0,96 дюймов O светодиодный (B) lcd светодиодный дисплей модуль 128*64 I2C IIC SPI прямой/вертикальный Pinheader желтый, синий цвет

Основные параметры

Чип водитель	SSD1306
Интерфейс	3-провода SPI, 4-провод SPI, I2C
Разрешение	128*64
Диагональ экрана	0,96 дюйма
Цвета	1/4 желтый раздел, 3/4 синий раздел
Видимый угол	> 160 °
Рабочая температура. (°с)	-20 ~ 70
Температура хранения. (°с)	-30-80
Рабочая Напряжение	3,3 В/5 В

Интерфейс

Контактный нет.	Символ	Описание
1	VCC	Мощность позитива (3,3 ~ 5 В, вход питания)
2	GND	Дорожный
3	NC	NC
4	DIN	Входные данные
5	CLK	Часы входного сигнала
6	CS	Выбор чипа, низкая активность
7	D/C	Командный сигнал, низкий уровень для команды, высокий уровень для данных
8	RES	Сброс сигнала, низкий активный

Аппаратные конфигурации

Режим/Интерфейс	BS0/BS1	DIN	СХК
3-провода SPI	1/0	MOSI	SCLK
4-провода SPI	0/0
I2C	0/1	SDA	SCL

Информация для заказа

0,96 дюймов OLED предоставляет 2 варианта для бортового pinheader:

0,96 дюймов OLED (A): угловой/горизонтальный pinheader 0,96 дюймов OLED (B): прямой/вертикальный pinheader

Ресурсов развития

Wiki:Www.waveshare.com/wiki/0.96inch_OLED_ (B)

Фотографии

Размеры

Руководство по выбору

Номер Цвет Разрешение Размер дисплея (ммxмм) Интерфейсы Драйвер Размеры (mmxmm) Выносной 0,91 дюйма OLED модуль Белый 128x32 22,38 × 5,58 I2C SSD1306 36,0x12,5 PH2.0 разъем 0,95 дюймов RGB OLED (а) 65 К красочные 96x64 20,14x13,42 SPI (4-провод SPI) SSD1331 31,7x37,0 Угловой/горизонтальный 0,95 дюймов RGB OLED (B) 65 К красочные 96x64 20,14x13,42 SPI (4-провод SPI) SSD1331 31,7x37,0 Прямой/вертикальный 0,96 дюймов OLED (A) 1/4 желтый раздел, 3/4 синий раздел 128x64 21,7x11,2 3-провода SPI, 4-провод SPI, I2C SSD1306 33,0x33,5 Угловой/горизонтальный 0,96 дюймов OLED (B) 1/4 желтый раздел, 3/4 синий раздел 128x64 21,7x11,2 3-провода SPI, 4-провод SPI, I2C SSD1306 33,0x33,5 Прямой/вертикальный 1,3 дюймов OLED (A) Синий 128x64 29,42x14,7 3-провода SPI, 4-провод SPI, I2C SH1106 40,5x37,5 Угловой/горизонтальный 1,3 дюймов OLED (B) Синий 128x64 29,42x14,7 3-провода SPI, 4-провод SPI, I2C SH1106 40,5x37,5 Прямой/вертикальный 1,5 дюйма OLED модуль Белый (16 серые весы) 128x128 26,86x26,86 4-провод SPI, I2C SSD1327 44,5x37,0 PH2.0 разъем 1,5 Дюймовый RGB OLED модуль 65 К красочные 128x128 26,86x26,86 3-провода SPI, 4-провода SPI SSD1351 44,5x37,0 PH2.0 разъем Примечание: 0,96 дюймов OLED состоит из 1/4 желтый верхний раздел и 3/4 синий нижний раздел, не обычный двухцветный дисплей.

Посылка содержит
