Описание

200x200, 1,54 дюймовый модуль E-Ink, три цвета

Описание продукта:

200x200, 1,54 дюймовый модуль E-Ink, трехцветный, SPI интерфейс

Обзор

Это E-Ink дисплей модуль, 1,54 дюйма, разрешение 200x200, со встроенным контроллером, через интерфейс SPI, поддерживает красного, черного цвета, и белого цвета, платье с рукавом три-цветным дисплеем.

Благодаря таким преимуществам, как Ультра низкое энергопотребление, широкий угол обзора, большой эффект под солнечным светом, это идеальный выбор для применения, таких как этикетка полки, промышленный инструмент и так далее.

Особенности

Нет подсветки, сохраняет отображение последнего содержания в течение длительного времени даже при выключении питания Ультра низкое энергопотребление, в основном питание требуется только для освежения Интерфейс SPI, для подключения с Платы контроллеров, таких как Raspberry Pi/Nucleo и т. Д. Встроенный переводчик напряжения, совместимый с 3,3 V/5 V MCUs Поставляется с разработками и руководством (примеры для Raspberry Pi/STM32)

Технические характеристики

Рабочее напряжение: 3,3 В/5 В Интерфейс: 3-модуль дисплея, 4-модуль дисплея Размер изображения: 48 мм × 33 мм Размер дисплея: 27,6 мм × 27,6 мм Шаг точки: 0,138 × 0,138 Разрешение: 200 × 200 Цвет дисплея: красный, черный, белый Серый уровень: 2 Время полного обновления: 8 s Мощность обновления: 26,4 МВт (typ.) Мощность в режиме ожидания: <0,017 МВт Угол обзора:> 170 °

Фото

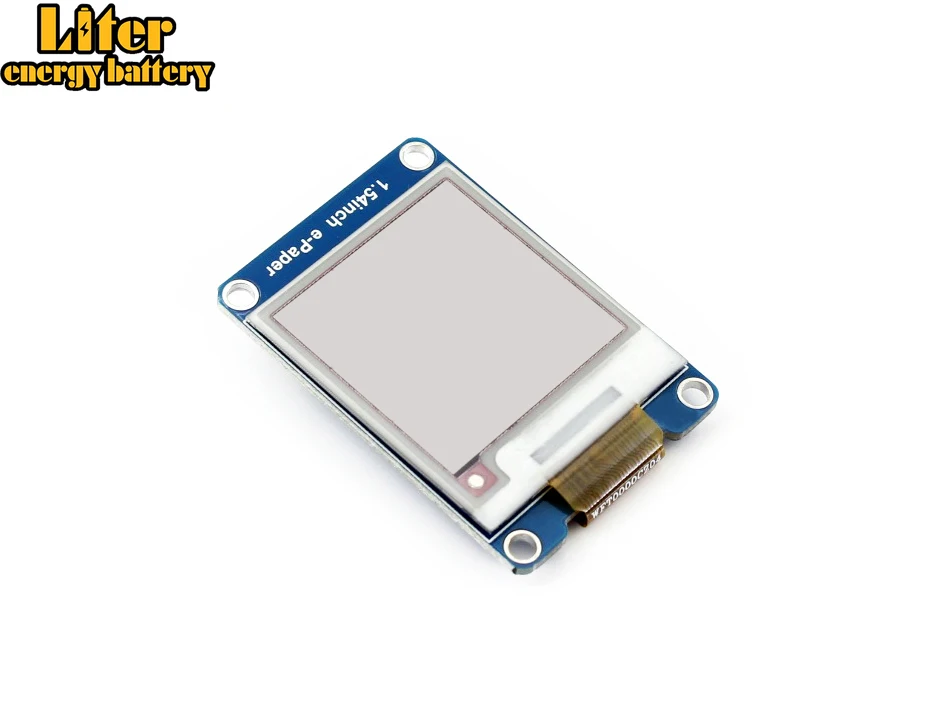

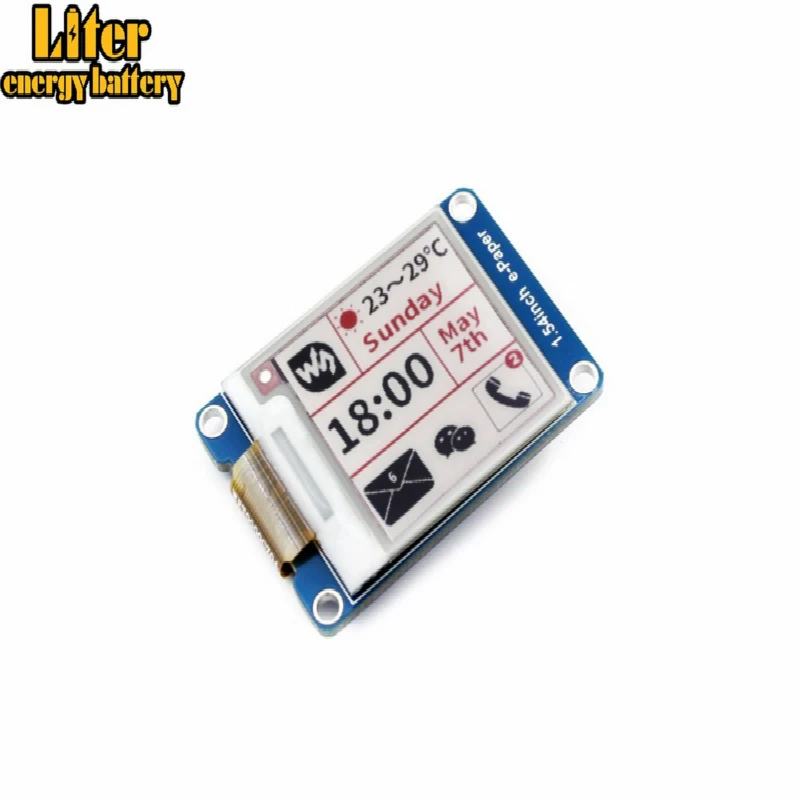

Waveshare 1,54 ''E-paper, 200x200, 1,54 дюймов E-Ink дисплей, три цвета дисплея: красный, черный, белый. SPI интерфейс, без подсветки

Интерфейс

Символ	Описание продукта:
VCC	3,3 В/5 В
GND	Заземления
DIN	SPI MOSI pin-код
CLK	SPI SCK pin-код
CS	Выбор чипа SPI, низкий активный
Постоянного тока	Выбор данных/команд (высокий для данных, низкий для команды)
RST	Внешний сброс, низкий активный
BUSY	Выходной сигнал состояния работы, низкий активный
