Waveshare 2,23 дюймовый oled-дисплей шляпа для Raspberry Pi 128*32 пикселей, SPI/iec интерфейс

Описание

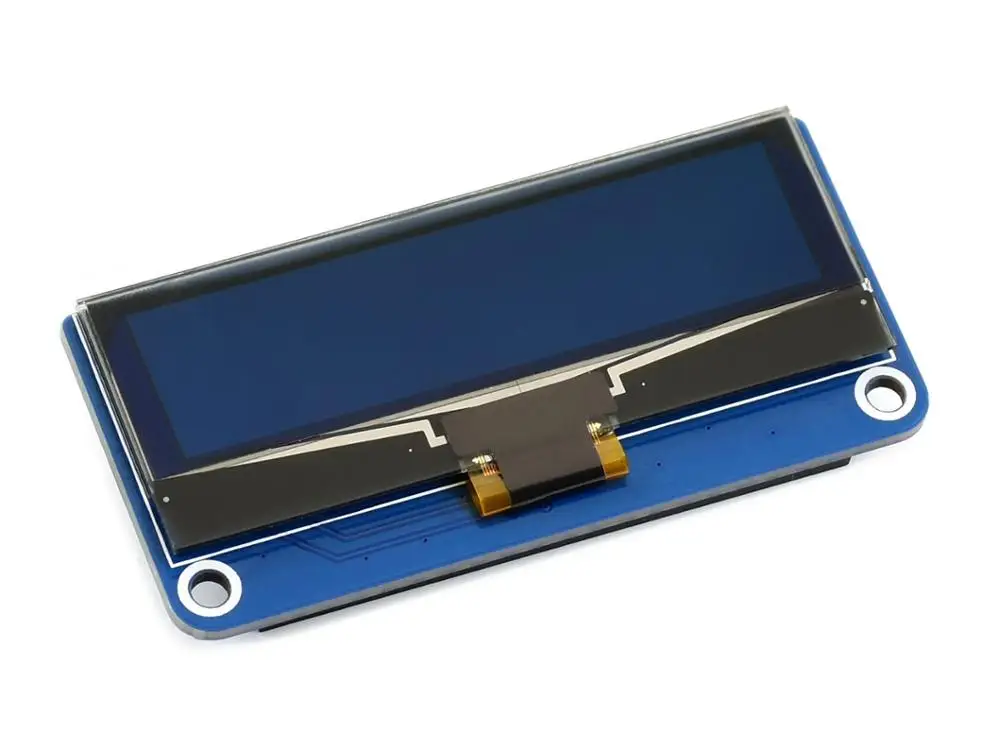

2,23 дюймов oled-дисплей шляпа для Raspberry Pi, 128 × 32 пикселей, SPI/iec интерфейс

Обзор

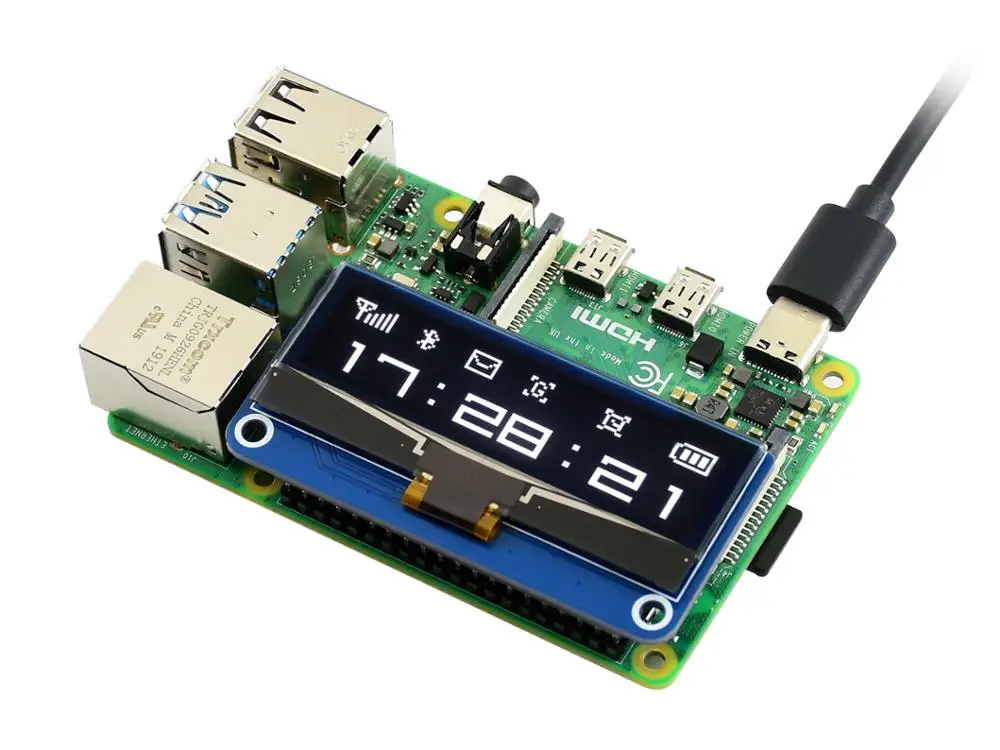

Это oled-дисплей для Raspberry Pi, диагональю 2,23 дюйма, 128 × 32 пикселей, со встроенным драйвером SSD1305, связывающимся через SPI или iec интерфейс.

Хотите добавить интерфейс управления для вашего Pi? Этот компактный дисплей станет идеальным выбором.

Особенности

Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддерживает платы серии Raspberry Pi, Jetson Nano Дополнительные интерфейсы: SPI (по умолчанию) или iec, настроенный через встроенный резистор Приносит управляющие контакты для хост-плат, таких как Arduino/STM32 Поставляется с инструментами разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32)

Технические характеристики

Драйвер: SSD1305 Интерфейс: SPI/iec Размер дисплея: 2,23 дюйма Диагональ Дисплей Цвет: белый Разрешение 128 × 32 Угол обзора:> 160 ° Напряжение питания: 3,3 В/5 В Логический уровень: 3,3 В

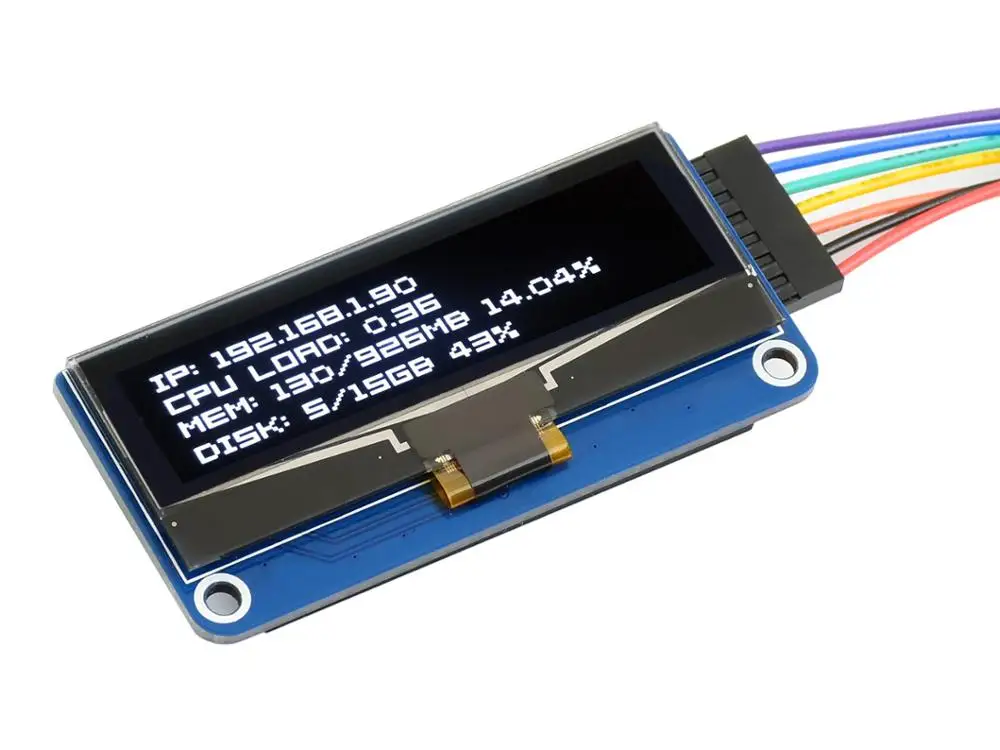

Демо

Интерфейс

Символ	RASPBERRY PI PIN (BCM)	Описание продукта:
VCC	3V3/5 V	Мощность вход
GND	GND	Заземления
DIN	MOSI	SPI ввода данных
CLK	SCLK	SPI входного сигнала часов
CS	CE0	Выбор чипа, низкая активность
Постоянного тока	P24	Выбор данных/команд (высокий для данных, низкий для команды)
RST	P25	Сброс, низкая active

Размеры

Развития ресурсы

Вики:Www.waveshare.com/wiki/2.23inch_OLED_HAT

Посылка содержание

Вес:0,019 кг

2,23 дюймов OLED HAT x1 Винты RPi (2 шт.) x1
