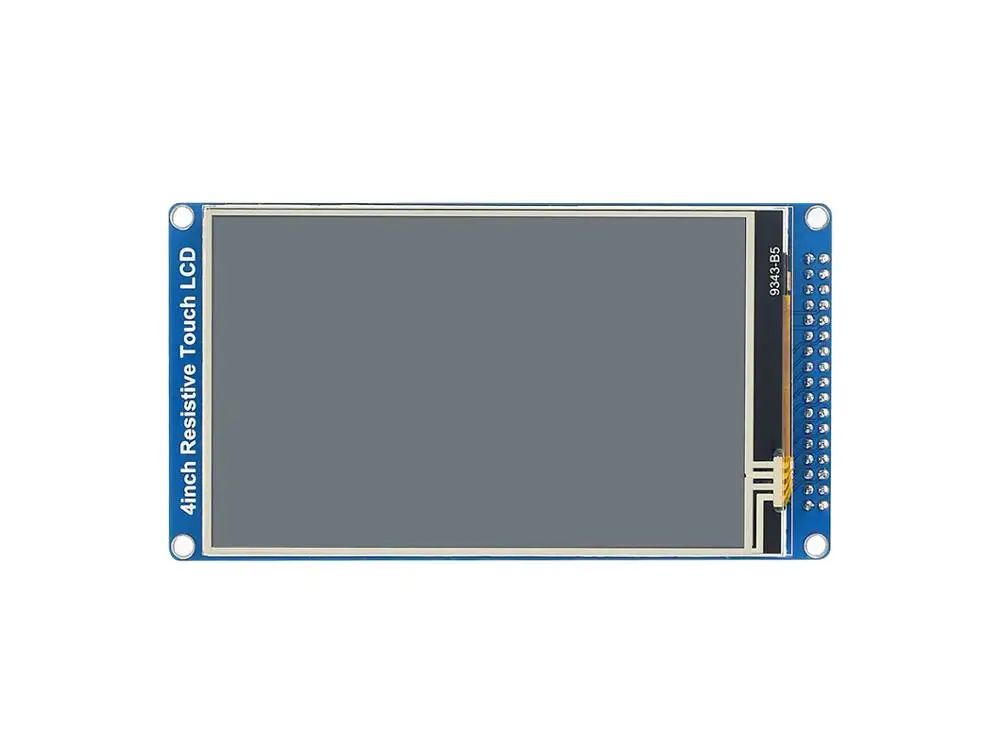

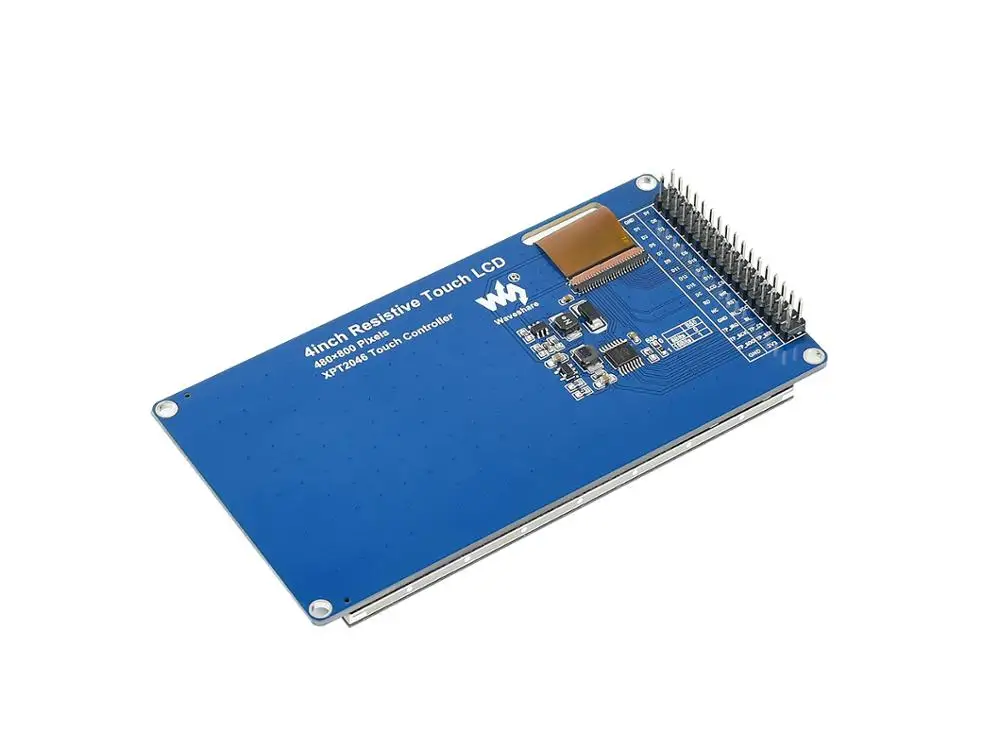

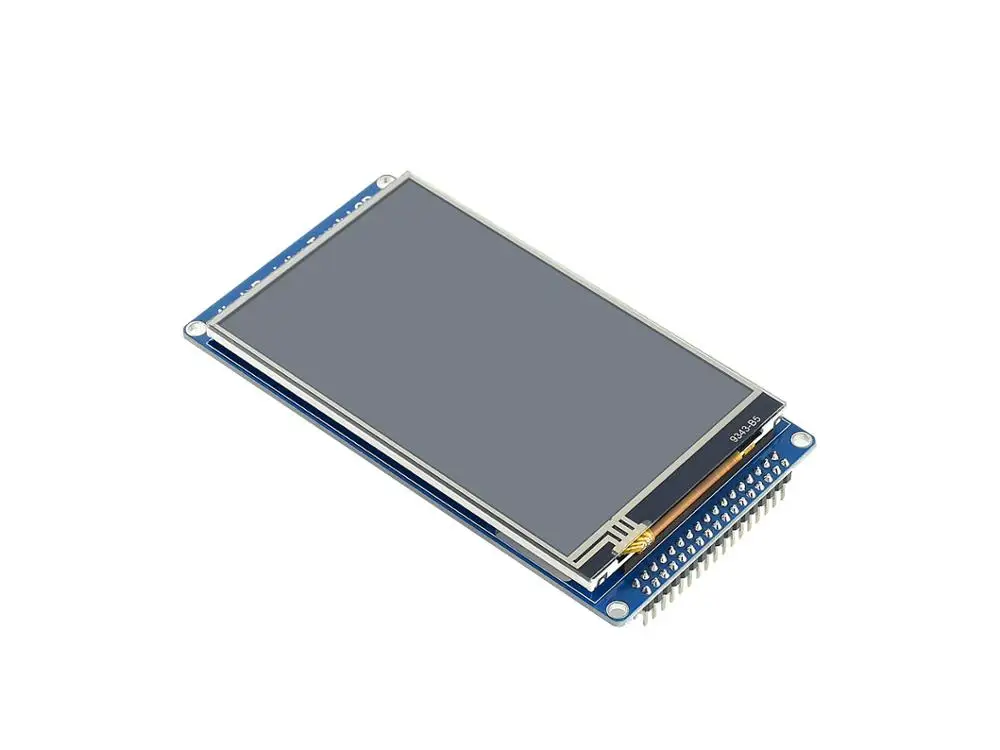

Waveshare 4 дюйма 480*800 пикселей ips lcd, резистивный сенсорный, 8080 Параллельный интерфейс 65K красочный экран

Описание

Описание продукта:

4 дюйма 480 × 800 Пиксели ips ЖК-дисплей, резистивный сенсорный экран, 8080 Параллельный Интерфейс

Обзор

Это многоцветный Графический ips ЖК-дисплей дисплей, 4 дюйма по диагонали, 480 × 800 пикселей, экран с Рези стираным тачскрином. Он принимает 8080 Параллельный интерфейс для ЖК-связи и поддерживает хост-контроллеры, такие как STM32.

Особенности

4 дюйма 65 к цветной экран Разрешение 480 × 800, четкий дисплей Принимает-16-битный шины передачи, быстрая скорость передачи данных Встроенный сенсорный контроллер, плавный сенсорный экран Программируемое управление подсветкой, энергосбережение Поставляется с инструментами разработки и руководством (примеры для STM32)

Основные параметры

Драйвер	NT35510
Сенсорная панель управления	XPT2046
ЖК-дисплей типа	Ips
Интерфейс связи	ЖК-дисплей: 16-битное параллельно Сенсорная панель: SPI
Так как на различных мониторах	RGB, 65 K цвета
Разрешение	480 × 800
Подсветка	Светодиодный
Размер дисплея (мм)	51,84 мм × 86,40 мм

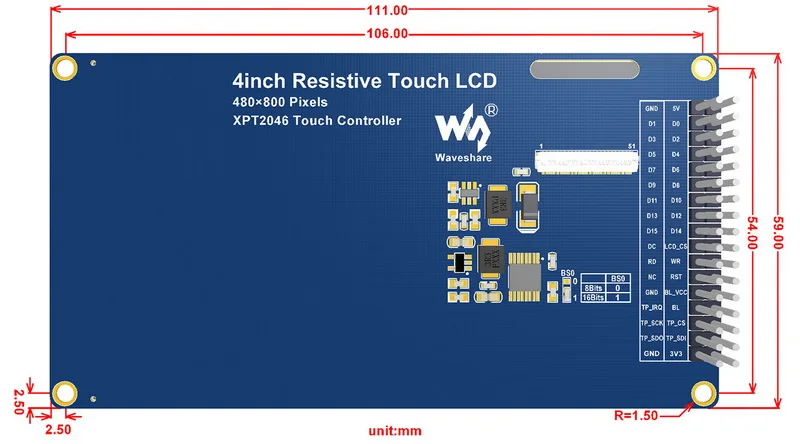

Габаритные размеры	59,0 мм × 111,0 мм
Касательное управление	4-проводная резистивная
Напряжение питания	5 V/3,3 V
Логика Уровень Бесплатная доставка	3,3 V

Интерфейс высокой четкости

PIN-код	Символ	Описание продукта:	Функция
1	5 V	Положительная мощность, вход 5 В	При подключении P1 и P2 к источнику питания 5 В, P33 и P34 обеспечат выход 3,3 В
2	GND	Заземления	Заземления
Для детей от 3 до 18 лет	D0 ~ D15	Pin-код	16-битная двунаправленная линия передачи данных
19	LCD_CS	ЖК-дисплей Выбор микросхемы	Низкоуровневый
20	Постоянного тока	Выбор данных/команда	DC = 1: регистр данных DC = 0: командный регистр
21	WR	Пишите	WR = 0, RD = 1
22	RD	Прочитать	WR = 1, RD = 0
23	RST	Сброс	Низкоуровневый
24	NC	Не подключен	Плавающий
25	BL_VCC	5 В или 3,3 В	Подсветка VCC
26	GND	Заземления	Подсветка GND
27	BL	Подсветка регулировки	Регулировка яркости Подсветки через ШИМ
28	TP_IRQ	Прерывание сенсорной панели	Низкий при касании панели
29	TP_CS	Сенсорная панель Выбор микросхемы	Низкоуровневый
30	TP_SCK	Сенсорная панель SPI часы	Подключение к SPI. SCK
31	TP_SDI	Ввод данных SPI сенсорной панели	Подключение к SPI. MOSI
32	TP_SDO	Выход данных SPI сенсорной панели	Подключение к SPI. MISO
33	3,3 V	Положительная мощность, вход 3,3 В	Когда P33 и P34 соединяются с блоком питания 3,3 В, оставьте P1 и P2 плавающими
34	GND	Заземления	Заземления
