Описание

FPGA макетная плата разработана для серии ALTERA Cyclone III, оснащена EP3C5 бортовой, и интегрирует различные стандартные интерфейсы, довольно легко для периферийных расширений.
Waveshare EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата легко для периферийных расширений = OpenEP3C5-C стандарт

Обзор

OpenEP3C5-CЭто Плата развития FPGA, которая состоит из материнской платыDVK601И основная плата FPGACoreEP3C5.

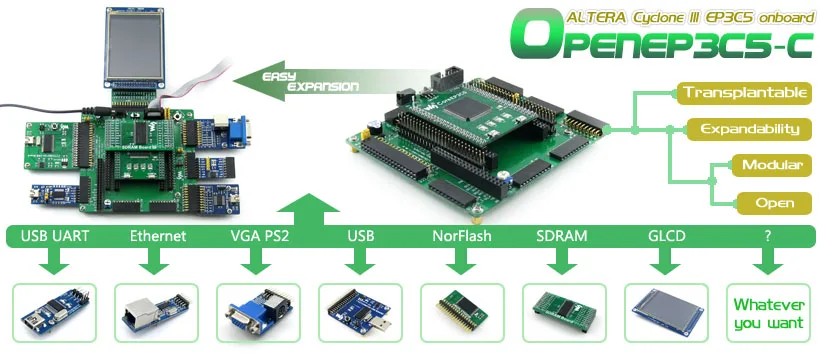

OpenEP3C5-C поддерживает дополнительное расширение с различными дополнительными досками аксессуаров для специфического применения. Модульная и открытая конструкция делает его идеальным для запуска разработки приложений с устройствами серии ALTERA Cyclone III FPGA. OpenEP3C5-C позволяет легко и быстро начать дизайн с процессором Nios II.

Что на материнской доске

Waveshare EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата легко для периферийных расширений = OpenEP3C5-C стандарт FPGA CPLD разъем основной платы:Для легкого подключения картон для изготовления гильз, который интегрирует чип FPGA CPLD на бортовой Интерфейс 8I/Os_1,Для соединительных досок/модулей Интерфейс 8I/Os_2,Для соединительных досок/модулей Интерфейс 8I/Os_3,Для соединительных досок/модулей Интерфейс 8I/Os_4,Для соединительных досок/модулей Интерфейс 16I/Os_1,Для соединительных досок/модулей Интерфейс 16I/Os_2,Для соединительных досок/модулей 32I/Os_1 интерфейс,Для соединительных досок/модулей 32I/Os_2 интерфейс,Для соединительных досок/модулей

Все интерфейсы ввода/вывода выше:

Может быть смоделирован как USART, I2C, SPI, PS/2 и т. Д. Возможность вождения устройств, таких как FRAM, FLASH, USB, Ethernet и т. Д.
FPGA дополнительные разъемы Булавки FPGA доступны на дополнительные разъемы Для подключения платы аксессуаров SDRAM ЖК-дисплей интерфейс,Для подключения LCD22, LCD12864, LCD1602 Однопроводной интерфейс:Легко подключается к однопроводным устройствам (К-92 упаковкам), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. Зуммер Джойстик:Пять положений Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602 регулировка контрастности Зуммер джемпер Джойстик джемпер Одно-провода соединительные

Для перемычек 16-18:

Короткий Джемпер для подключения к I/Os, используемому в коде примера Откройте перемычку для подключения к другим разъемы в ассортименте с помощью перемычек

DVK601 поддерживает широкий спектр различных картон для изготовления гильз, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенной основной плате. Например, при подключении к Core3S250E,4.8I/Os_3 'и'5.8I/Os_4 'не подключены.

Что на CoreEP3C5

Waveshare EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата легко для периферийных расширений = OpenEP3C5-C стандарт EP3C5E144C8N:Устройство ALTERA Cyclone III FPGA, которое отличается: Рабочая частота:50 МГц Операционной Напряжение:1,15 ~ 3,465 в Посылка:QFP144 Ввода/вывода:82 LEs:5 K Оперативная память:414kb PLLs: 2 Отладки/программирования:Поддержка JTAG AMS1117-3.3,3,3 V регулятор напряжения AMS1117-2.5,2,5 V регулятор напряжения AMS1117-1.2,1,2 V регулятор напряжения EPCS16,Встроенная последовательная флэш-память, для хранения кода Мощность индикатор Светодиоды Кнопка сброса NCONFIG кнопки:Для повторной настройки чипа FPGA, эквивалент переустановки мощности Мощность переключатель 50 м активный кварцевый генератор 5 V DC jack Интерфейс JTAG:Для отладки/программирования FPGA булавки расширитель,VCC, GND и все порты ввода/вывода доступны на дополнительные разъемы для дальнейшего расширения Светодиодный Джемперы,Короткие Джемперы для вождения светодиодов

Фото

Waveshare EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата легко для периферийных расширений = OpenEP3C5-C стандарт

Примечание: OpenEP3C5-C не интегрирует любую функцию программирования/отладки, требуется программист/дебюгер.

Примеры

OpenEP3C5-C FPGA development board поставляется с различными кодами для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Waveshare EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата легко для периферийных расширений = OpenEP3C5-C стандарт

Отладки/программирования Интерфейс

OpenEP3C5-C FPGA development board интегрирует интерфейс JTAG для программирования/отладки.

JTAG названия и описание сигнала

Waveshare EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата легко для периферийных расширений = OpenEP3C5-C стандарт

Джтаг заголовок

Waveshare EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата легко для периферийных расширений = OpenEP3C5-C стандарт

Развития ресурсы

Руководство пользователя CD включает в себя средства разработки, указанные ниже:

Сопутствующее программное обеспечение (Quaters II, NIOS II и т. Д.) Код демонстрационной версии (Verilog, VHDL и NIOS II C) Схема (PDF) Документы разработки FPGA (таблицы данных и т. Д.)

Посылка содержит

OpenEP3C5-C макетная плата x 1 4-контактный провод х 2 2-контактный провод x 2 Кабель питания USB x 1 Руководство пользователя CD x 1
1Waveshare EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата легко для периферийных расширений = OpenEP3C5-C стандарт
2Waveshare EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата легко для периферийных расширений = OpenEP3C5-C стандарт
3Waveshare EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата легко для периферийных расширений = OpenEP3C5-C стандарт
4Waveshare EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата легко для периферийных расширений = OpenEP3C5-C стандарт
5Waveshare EP3C5 EP3C5E144C8N ALTERA Cyclone III FPGA макетная плата легко для периферийных расширений = OpenEP3C5-C стандарт

Характеристики

Бренд
Waveshare
Тип демоплаты
Другой
Номер модели
OpenEP3C5-C Standard
Category
ALTERA FPGA Development Board
For use with
OpenEP3C5 Development & Evaluation
Onboard FPGA
EP3C5E144C8N (ALTERA Cyclone III)
Feature
Open & Modular design, features various communication interfaces
