Описание

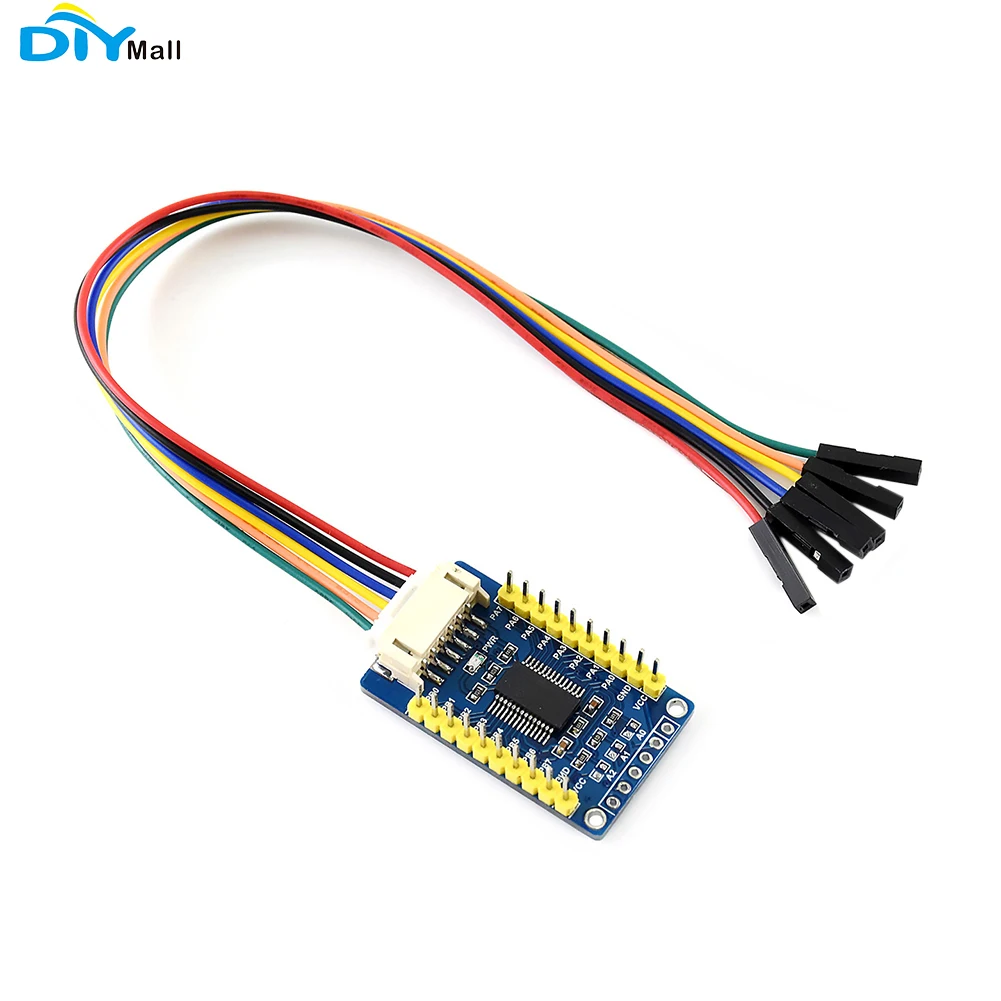

Waveshare MCP23017 IO Плата расширения 6pin Dupont кабель IEC интерфейс расширяется 16 I/O контакты для Raspberry Pi/Micro: бит/Arduino/STM32
Обзор
Плата расширения MCP23017 IO расширяет 2 сигнальных контакта как 16 контактов ввода/вывода на основе шины iec, до 8 Плата расширения MCP23017 IO может использоваться одновременно, обеспечивая до 128 контактов ввода/вывода, он совместим с уровнями 3,3 В и 5 В.
Особенности
Контролируемый iec, расширяет 2 сигнальных штифта как 16 I/O штифтов
Ip-адрес настраивается путем коротких перемычек A0/A1/A2
Обеспечивает два варианта разъема: PH2.0 терминал и/или припой колодки, позволяет мульти модули IEC быть сложены
Бортовой преобразователь напряжения, совместимый с уровнем 3,3 В/5 В
Поставляется с инструментами разработки и руководством (примеры для Raspberry Pi/micro: bit/Arduino/STM32)
Технические характеристики
Рабочее напряжение: 5 В/3,3 В
Интерфейс: I2C
Контакты прерывания: INTA, INTB
I/Os расширения: 16
Размер: 38 мм × 23 мм
Размер монтажного отверстия: 2,0 мм
Вики: www.waveshare.com/wiki/MCP23017_IO_Expansion_Board
Посылка включает в себя:
1 х плата расширения MCP23017 IO
Кабель Dupont 6 P-1 шт.
Характеристики
- Бренд
- DIYmall
- Совместимость
- Другой
- Camera Equipped
- Нет
- Номер модели
- WS0032
- Состояние сборки
- Почти готов
- Product Name
- MCP23017 IO Expansion Board
- Operating voltage
- 5V/3.3V
- Interface
- I2C
- Interrupt pins
- INTA, INTB
- Expansion I/Os
- 16
- Dimension
- 38mmX23mm
- Mounting hole size
- 2.0mm
