Описание
Waveshare модуль управления солнечной энергией поддерживает солнечную панель/подключение через USB зарядка аккумулятора функция MPPT
Обзор
Этот модуль управления солнечной энергией предназначен для солнечной панели 6 V ~ 24 V. Он может заряжать литий-ионную батарею 3,7 в через солнечную панель или usb-соединение, и обеспечивает 5 В/1 а регулируемый выход.
Модуль имеет функцию MPPT (максимальное отслеживание точки питания) и многофункциональные цепи защиты, поэтому он способен сохранить работу с высокой эффективностью, стабильностью и безопасности. Он подходит для солнечных батарей, маломощных IoT и других проектов по защите окружающей среды.
Особенности
Поддерживает функцию MPPT (максимальное отслеживание точки питания), повышая эффективность панели солнечных батарей
Поддерживает солнечную панель/USB подключение зарядки аккумулятора
Для солнечной панели 6 V ~ 24 V, DC-002 вход или винтовой терминал
Встроенный переключатель MPPT, выберите уровень, закрытый на входной уровень для повышения эффективности зарядки
Два выходных интерфейса 5 В: pinheaders и usb-порт
Встроенный высокоемкий алюминиевый электролитический конденсатор и керамический конденсатор SMD, снижающий пульсацию, стабильную производительность
14500 держатель батареи и PH2.0 разъем батареи, для подключения нескольких видов 3,7 V Li батареи
Несколько светодиодный индикаторов, для мониторинга состояния солнечной панели и батареи
Многофункциональные схемы защиты: перезарядка/переразрядка/Защита от обратного хода/перегрева/перегрузки по току, стабильная и безопасная в использовании
Технические характеристики
Входное напряжение панели солнечных батарей (солнечная): 6 V ~ 24 V
Входное напряжение Micro USB (USB IN): 5 В
Выносной/USB выход (USB): 5В 1A
Напряжение отсечки для зарядки: 1% в ±
Напряжение защиты от разрядки: 2.9в ± 1%
Эффективность заряда солнечной панели: ~ 78%
Эффективность зарядки USB: ~ 82%
3,7 V батарея повышенная Выходная эффективность: ~ 86%
Макс. Ток: <2 мА
Рабочая температура:-40 ℃ ~ 85 ℃
Размеры: 65,2 мм × 56,2 мм × 22,9 мм

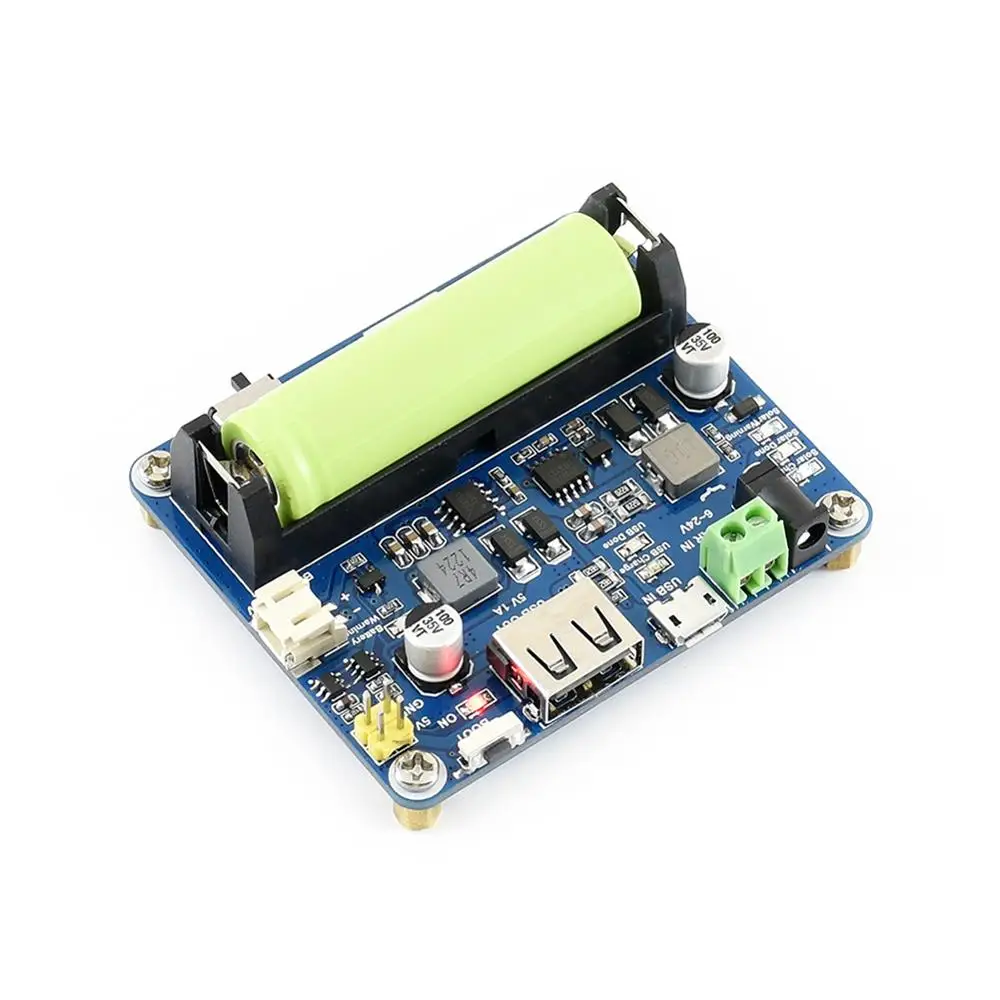

What's on Board
Вход для зарядки солнечной панели: Заряжается солнечной панелью, DC-002 разъемом или винтовым терминалом
Usb-вход для зарядки: заряжается через usb-соединение, подключается адаптер питания 5 В через порт Micro USB
Выходная мощность 5 В/1 А: обеспечивает регулируемый выход 5 В/1 А, usb-порт или 2,54 мм pinheader
Интерфейсы аккумулятора: для подключения литиевой батареи 3,7 в, разъема PH2.0 или держателя аккумулятора 14500
CS8501: USB чип управления питанием, для USB зарядки и 5 В/1A повышающий выход
CN3791: чип управления солнечной энергией, для зарядки солнечной панели и понижающего входа
Чип защиты батареи Li: защита батареи Li от перезарядки/разрядки
Батарея переключатель
Переключатель MPPTSET (нижняя сторона):
Поддерживаемый уровень: 6 В/9 В/12 В/18 в/24 В
Выберите уровень, закрытый на входной уровень для повышения эффективности зарядки
Загрузочный ключ
Батарея емкость показателей
USB зарядка индикатора:
Зарядка через USB: при зарядке через USB
USB сделано: когда батарея полностью заряжена от USB
Индикаторы зарядки солнечной панели:
Солнечная зарядка: при зарядке солнечной панели
Сделано на солнечной батарее: когда батарея полностью заряжена солнечной панелью
Предупреждение о солнечной батарее: При обратном подключении солнечной панели
Предупреждение о батарее: При обратном подключении батареи
Мощность индикатор выхода: 5 V/1A выход
Применение пример

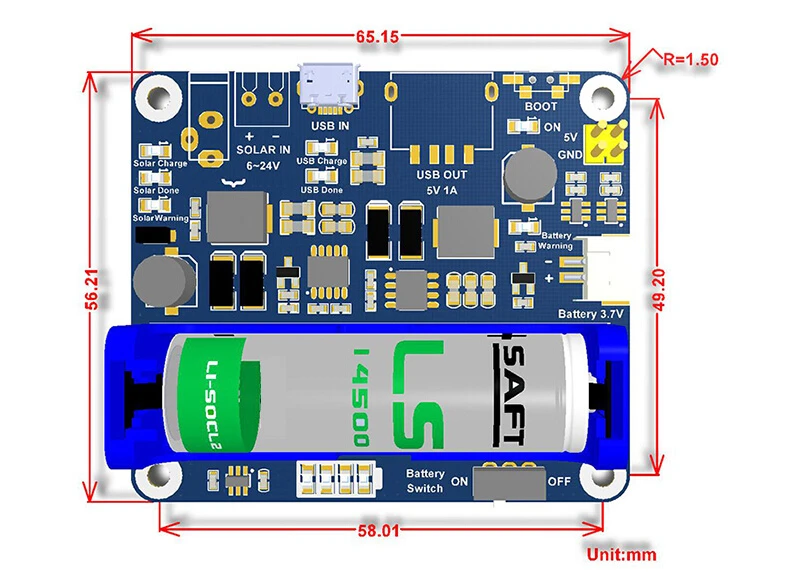

Габариты:
Развития ресурсы
Вики: www.waveshare.com/wiki/Solar_Power_Manager
Посылка включает в себя:
Солнечный Мощность менеджер x1
Примечание: аккумулятор 14500 в комплект не входит.
Характеристики
- Бренд
- DIYmall
- Совместимость
- Другой
- Camera Equipped
- Нет
- Номер модели
- WS0035
- Состояние сборки
- Почти готов
- Product Name
- Solar Power Management Module
- Solar panel input voltage (SOLAR IN)
- 6V~24V
- Micro USB input voltage (USB IN)
- 5V
- Pinheader / USB output (USB OUT)
- 5V 1A
