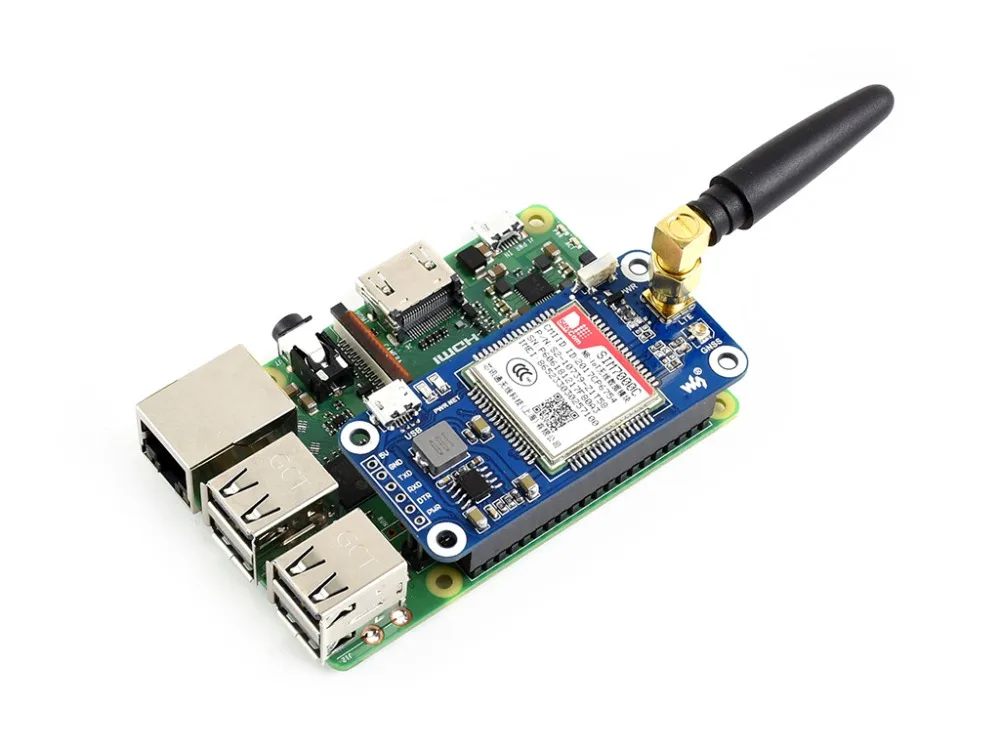

Waveshare NB-IoT/eMTC/EDGE/GPRS/GNSS шляпа для Raspberry Pi на основе SIM7000C поддерживает TCP, UDP PPP HTTP FTP MQTT SMS почты и т. д

Описание

Примечание: SIM7000C в основном применяется в Азиатско-Тихоокеанском регионе.

Пожалуйста, проверьте Поддерживаемые полосы в соответствии с вашим поставщиком услуг, выберите правильный при оформлении заказа.

NB-IoT/eMTC/EDGE/GPRS/GNSS шапка для Raspberry Pi, на основе SIM7000C

Обзор

Эта шляпа Raspberry Pi оснащена многофункциональными функциональными возможностями: NB-IoT, eMTC, EDGE, GPRS, и GNSS.

NB-IoT (узкополосный-Интернет вещей) и eMTC (усовершенствованный Тип станка) расширяются технологии связи Интернета вещей, эволюционирующие от LTE (4 г), с преимуществами включают низкую мощность, низкая стоимость, широкий охват и т. д. они подходят для таких приложений, как интеллектуальные инструменты, дистанционное управление, Отслеживание активов, удаленный мониторинг, e-здоровье, Мобильные POS-терминалы, обмен байками и тд. В то время как GSM/GPRS, и края являются традиционными 2 г/2,5 г технологии, способные отправлять SMS или делать другие беспроводные сообщения.

Поэтому шляпа SIM7000C NB-IoT была бы идеальным выбором для либо оценки новых восходящих технологий, или просто общаться/позиционировать через несколько способов.

Особенности

Малина Pi подключения, совместимость с Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B + Поддерживает TCP, UDP, PPP, HTTP, FTP, MQTT, SMS, почту и т. д. Поддерживает позиционирование ГНСС (gps, ГЛОНАСС и Бейдоу) Встроенный USB интерфейс, чтобы проверить НА командах, получить данные gps позиционирования, и так далее Заглушки управления UART для подключения с принимающими досками, как Arduino/STM32 Встроенный преобразователь напряжения, 3,3 В по умолчанию, позволяет переключиться на 5 В через 0ом резистор Слот для SIM-карт, совместимый с обычной сим-картой и конкретной картой NB-IoT 2x светодиодный-индикаторы, легко контролирующие рабочий статус Скорость передачи данных: 300bps ~ 3686400bps Управление через команды AT (3GPP TS 27,007, 27,005, и SIMCOM усилено в командах) Поддержка набора SIM-приложений: SAT Class 3, GSM 11,14 выпуск 98, USAT Поставляется с ресурсами развития и руководством (примеры для Raspberry Pi/Arduino/STM32)

Связи характеристики

NB-IoT	EMTC	Край	GSM/GPRS
Группа	SIM7000E: FDD-LTE B3/B8/B20/B28		GPRS/EDGE 900/1800 МГц
Группа	SIM7000C: FDD-LTE B1/B3/B5/B8		GPRS/EDGE 900/1800 МГц
Мощность экономии	Ток в режиме сна: 1.2ма (@ DRX = 2,56 s). Ток в режиме PSM: 9uA.
Мощность излучения	Класс 3 (0.25W @ LTE)		Класс E2 (0.5W @ EGSM900) Класс E1 (0.4W @ DCS1800)	Класс 4 (2W @ GSM900) 1 класс (1W @ DCS1800)
Данных Скорость	Uplink≤66kbps Downlink≤34kbps	Uplink≤375kbps Downlink≤300kbps	Uplink≤236. 8 кбит/с Downlink≤236. 8 кбит/с	Uplink≤85. 6 кбит/с Downlink≤85. 6 кбит/с
SIM карты	NB специфический (не входит в комплект)	Нормальная Симка (в комплект не входит)
Применимо региона	SIM7000EПрименяется в основном в Европе, Африке, Австралии, Юго-Восточной Азии,SIM7000CВ основном применяется в Азиатско-Тихоокеанском регионе. Пожалуйста, проверьте Поддерживаемые полосы в соответствии с вашим поставщиком услуг, выберите правильный при оформлении заказа.

GNSS характеристики

Тип приемника 16-канала C/код Чувствительность Отслеживание:-162 dBm (gps)/-157 dBm (ГЛОНАСС)/TBD (BD) Холодное Начало:-148 дБм Время-в-First-Fix Холодное Начало: <35 s Горячее Начало: <1 s ТочностьПоложение: <2,5 м КЭП

Другое характеристики

Питание: 5 В Рабочее напряжение: 5 В/3,3 В (3,3 В по умолчанию) Режим сна тока: 1.2ма (@ DRX = 2,56 S) Текущий режим энергосбережения: 9uA Рабочая температура:-40 °C ~ 85 °C Температура хранения:-45 °C ~ 90 °C Размер: 30,2 мм x 65 мм
