Waveshare OpenEPM1270 посылка# EPM1270T144C5N EPM1270 ALTERA MAX II CPLD оценочная макетная плата+ 10 комплектов модулей аксессуаров

Описание

CPLD макетная плата предназначена для серии ALTERA MAX II, имеет EPM1270 на бортовой, и интегрирует различные стандартные интерфейсы, довольно легко для периферийных расширения.

Обзор

OpenEPM1270Это макетная плата CPLD, которая оснащена устройством EPM1270 на бортовой плате. Он поддерживает дополнительное расширение с помощью различных дополнительных досок для специального применения. Модульный и открытый дизайн делает его идеальным для начала разработки приложений с устройствами ALTERA MAX II серии CPLD.

What's on Board


1.EPM1270:Бортовое устройство CPLD, которое отличает:
*Рабочая частота:50 МГц
*Операционной Напряжение:1,5-3,3 V
*Посылка:QFP144
*Ввода/вывода:144
*LEs:1270, эквивалент 4000 логическим воротам
*Отладки/программирования:Джтаг;
2.AMS1117-3.3:3,3 V регулятор напряжения
3.Мощность переключатель
4.Мощность индикатор
5.Светодиоды:Удобно для индикации состояния ввода/вывода и/или рабочего состояния программы
6.Джойстик:Пять положений
7.Кнопка сброса
8.Зуммер
9.8 Интерфейс I/Os:Для подключения аксессуаров
10.16 I/Os интерфейс:Для подключения аксессуаров
11.8 Интерфейс I/Os:Для подключения аксессуаров
12.32 Интерфейс I/Os:Для подключения аксессуаров

Для интерфейса 9-12:Возможно эмуляция интерфейсов как один провод, USART, iec, SPI, PS/2 и т. Д.

13.1-проводной интерфейс:Для подключения 1-проводной устройств (TO-92 посылка), таких, как, например, датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д.
14.Персонаж ЖК-дисплей интерфейс:Для подключения персонажа ЖК-дисплей, как, например, ЖК-дисплей 1602 (5 V Синий Подсветка) в посылка B
15.5 V DC jack
16.JTAG интерфейс:Для программирования/отладки
17.MCU контактный разъем:Все контакты MCU доступны на разъемах расширения для дальнейшего расширения
18.Светодиоды джемпер
19.Зуммер джемпер

Для перемычки 18-19:

* Короткий Джемпер для подключения к I/Os, который используется в коде примера
* Откройте перемычку для подключения к другим пользовательским контактам с помощью перемычек

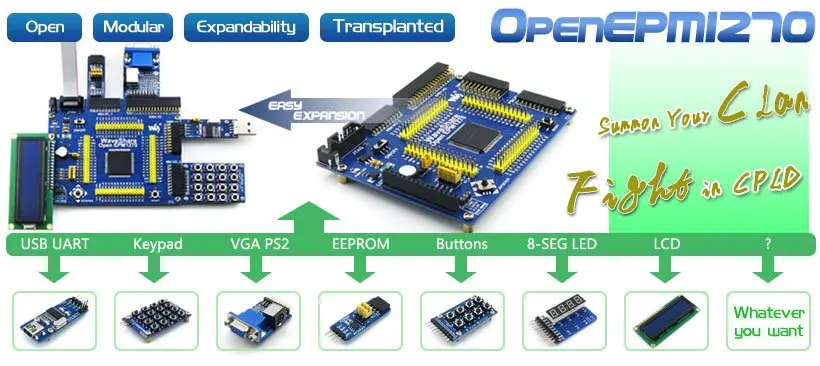

Фото

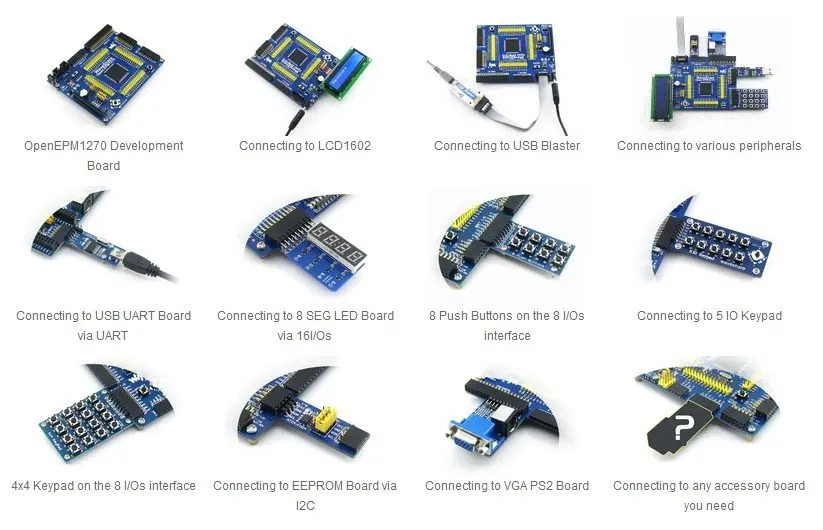

(Легкое расширение, вы можете добавить дополнительные платы, как вам нравится!)

Примечание: OpenEPM1270 не интегрирует какие-либо функции программирования/отладки, требуется программист/отладчик

Примеры

OpenEPM1270 поставляется с различными примерами кодов для поддерживаемых периферийных устройств, которые позволяют быстро начать разработку собственного приложения.

Периферийное устройство	Описание продукта:	Интерфейс	Verilog	VHDL
AT24CXX	EEPROM	I2C	Y	Y
FM24CXX	Фрам	I2C	Y	Y
DS18B20	Температура датчик	1-проводной	Y	Y
SP3232	Последовательной связи	UART	Y	Y
SP3485	Последовательной связи	UART	Y	Y
PL2303	USB UART	UART	Y	Y
CY7C68013A	USB устройство	USB	Y
Зуммер	Звуковое устройство	1I/O (ШИМ)	Y	Y
PS/2 клавиатуры	Вход устройства	PS/2	Y	Y
Одной кнопки	Вход устройства	----	Y	Y
4x4 клавиатуры	Вход устройства	8I/Os	Y	Y
Джойстик	Вход устройства	5I/Os	Y	Y
Светодиодный	Дисплей устройства	----	Y	Y
8 SEG светодиодный	Дисплей устройства	13I/Os	Y	Y
Монитор с видеографической матрицей	Дисплей устройства	VGA	Y	Y
Персонаж ЖК-дисплей	Дисплей устройства	11I/Os	Y	Y

Отладки/программирования интерфейса

OpenEPM1270 интегрирует интерфейс JTAG для программирования/отладки.

Названия и описание сигналов JTAG

Pin-код	Название сигнала	Описание продукта:
1	TCK	Часы сигнала
2	GND	Заземления сигнала
3	TDO	Данных от устройства
4	VCC (многоцел)	Цель блок питания
5	TMS	Джтаг государственного управления машиной
6	NC	Без подключения
7	NC	Без подключения
8	NC	Без подключения
9	TDI	Данные устройства
10	GND	Заземления сигнала

Джтаг заголовок

Развития ресурсы

Компакт-диск с руководством пользователя содержит следующие материалы для разработки:
1. Сопутствующее программное обеспечение (Quaters II и т. Д.);

2. Демонстрационный код (Verilog и VHDL);

3. Схема (PDF);

4. Документы разработки CPLD (таблицы данных и т. Д.);
Вики:Www.waveshare.com/wiki/OpenEPM1270

Посылка содержит

В"Стандартный посылка"И"Посылка для досок"Ниже представлены в комплекте.

Стандартный посылка

Макетная плата OpenEPM1270 x 1 4-контактный провод х 2 2-контактный провод х 2 Кабель питания USB x 1

Аксессуар Панели посылка

Кабель USB type A-Mini-B x 1 PL2303 USB UART плата (мини) x 1 LCD1602 (5 V Синий Подсветка)-1 шт. AT24CXX плата EEPROM x 1 DS18B20 x 1 Плата VGA PS2 x 1 CY7C68013A USB плата (мини) x 1 8 SEG светодиодный доска х 1 8 кнопок x 1 4x4 клавиатуры x 1
