Описание

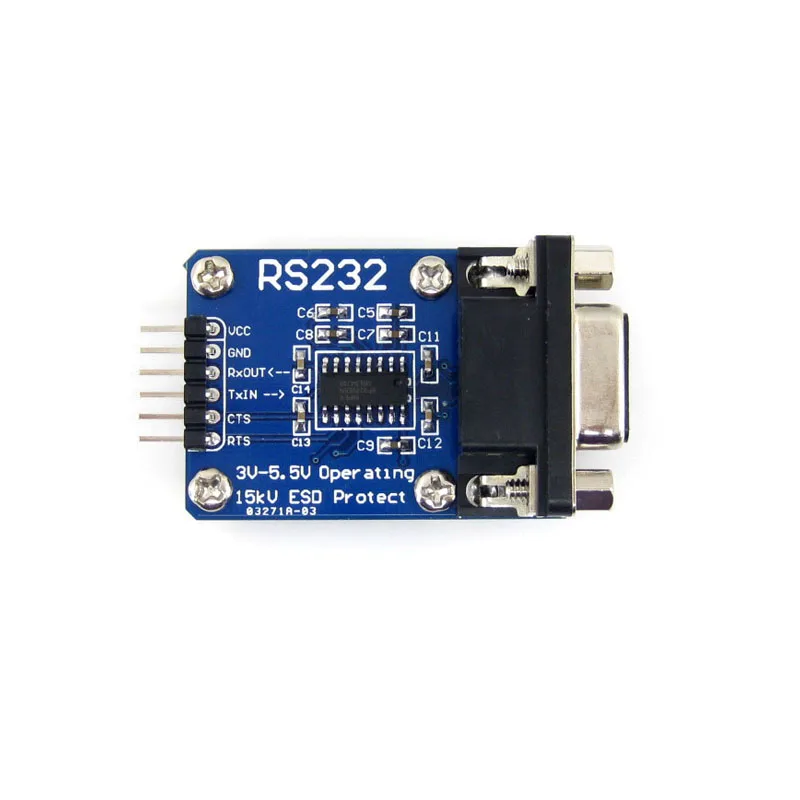

Описание функции: RS232 трансивер
Основные характеристики: 3 V-5,5 V источник питания, с защитой от ЭСР, поддержка контроля потока
Типичное применение: серийное смещение уровня
Основные ресурсы: SP3232, DB9 интерфейс женский, UART интерфейс
Инструкции по использованию: (здесь обратитесь к MCU в качестве примера, чтобы пояснить, как подключен каждый контакт)
VCC: подключение 3 V-5,5 V
GND: подключение к GND
RxOUT: подключение к MCU. RX (направление потока сигнала: MCU. RX <SP3232 <PC. TX)
TxIN: подключение к MCU. TX (направление потока сигнала: MCU. TX> SP3232> PC. RX)
CTS: подключение к MCU. CTS (направление потока сигнала: MCU. CTS <SP3232 <PC. RTS)
RTS: подключение к MCU. RTS (поток сигнала: MCU. RTS> SP3232> PC. CTS)
Характеристики
- Предназначение
- MP3 плеер
- Номер модели
- new
- Упаковка
- Да
- Габаритные размеры
- new
- Бренд
- MEIBAI
