Описание продукта:
Плата разработки LPC предназначена для MCU LPC4337JBD144 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных расширений.
Обзор
Open4337-C-это макетная плата LPC, предназначенная дляLPC4337JBD144Микроконтроллер, состоит из материнской платы и основной платы MCUCore4337.
Open4337-C поддерживает дополнительное расширение с помощью различных дополнительных досок для специального применения. Модульная и открытая конструкция делает его идеальным для начала разработки приложений с Микроконтроллерами серии LPC.
Что на матплате
Разъем основной платы MCU:Для легкого подключения основной платы MCU
ZigBee разъем:Для подключения ZigBee модуль
Однопроводной интерфейс:Легко подключается к однопроводным устройствам (посылка to-92), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д.
Ie2c0 | ie2c1 интерфейс:Легко подключается к IPC периферийным устройствам, таким как I/O expander (PCF8574), EEPROM (AT24Cxx) и т. Д.
I2S0 интерфейс:Для подключения модулей ies, таких как аудио модуль и т. Д.
Интерфейс PS/2:Легко подключается к клавиатуре PS/2 и/или мыши
UART1 интерфейс:Легко подключается к RS232, USB к 232 и т. Д.
UART2 интерфейс:Легко подключается к RS232, USB к 232 и т. Д.
8 бит EMC интерфейс:Для подключения NandFlash модуля и т. Д.
SSP1 интерфейс:Легко подключается к SPI периферийным устройствам, таким как DataFlash (AT45DBxx), sd-карта, модуль MP3 и т. Д.
Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более быструю скорость доступа, а не SPI
Интерфейс АЦП + ЦАП:Для тестирования АЦП/ЦАП
CAN1 интерфейс:Для подключения может модуль
CAN0 интерфейс:Для подключения может модуль
ЖК-дисплей интерфейс:Для подключения сенсорного ЖК-экрана
ETH интерфейс:Для подключения ETH модуль
Интерфейс USB:Преобразует в UART через встроенный usb-конвертер UART PL2303
5 V DC jack 5 В/3,3 В Входная/Выходная мощность:Обычно используется в качестве выходной мощности, также широко используется заземление с другой пользовательской платой
MCU контактный разъем:Все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
Интерфейс программирования/отладки ZigBee:Для отладки ZigBee модуль
PL2303,Встроенный usb-конвертер UART
Мощность индикатор PL2303 TX-LED/RX-LED,UART индикатор передачи/приема
Светодиоды:Удобно для индикации состояния ввода/вывода и/или рабочего состояния программы
Инструкция по ключевым словам:Удобно для ввода/вывода и/или общения с бегущим кодом
Джойстик:Пять положений
Мощность переключения питания,5 в постоянного тока или USB
ZigBee Кнопка сброса PL2303 перемычки:Поддерживает программирование и/или отладку UART
Sd-карта обнаруживает перемычку:Включить функцию обнаружения sd-карты
PS/2 джемпер Светодиоды джемпер Пользовательский ключ джемпер Джойстик джемперДля джемпера:
Короткий перемычка для подключения к I/Os, используемым в коде примера Откройте перемычку для подключения к другим пользовательским контактам с помощью перемычек

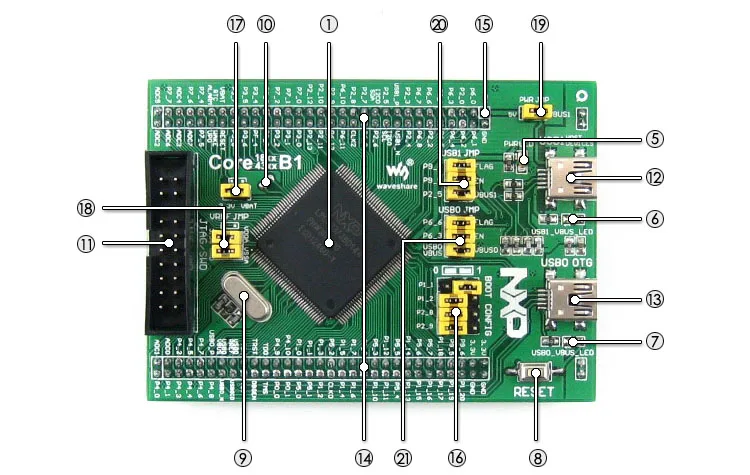

Что на Core4337
LPC4337JBD144:Двухъядерный микроконтроллер LPC ARM Cortex-M4/M0:
Ядро:Процессор Cortex-M4, Макс. 204 МГц
Ядро:Cortex-M0 сопроцессор, Макс. 204 МГц
Посылка:LQFP144
Ввода/вывода:83
Память:Флэш-память всего 1 м, SRAM всего 136кб, rom 64кб, E2P rom 16Кб, OTP память 64 бит
Интерфейсы: 1 x SPIFI, 1x10/100 T MAC 1 х высокоскоростной USB2.0 хост/устройство/OTG 1 x высокоскоростной хост/устройство USB 2,0 1x550 UART, 3x550 USART, 1 x IrDA 2 x CAN 2,0, 2 x SSP, 1 x SPI, 1 x Fast-mode Plus IEC 1 x Стандартный I2C-bus, 2 x IGS, 1 x EMC, 1 x SD/MMC 1 x ШИМ, 1 x QEI, 1x10-bit DAC, 2x10-АЦП
AMS1117-3.3 (с нижней стороны),3,3 V регулятор напряжения
LM3625-H (с нижней стороны),Управление питанием USB устройства
QSPI флэш-припой колодки (на нижней стороне),Для пайки внешней вспышки, если требуется
Мощность индикатор USB1 VBUS светодиодный USB0 VBUS светодиодный Кнопка сброса Размеры от 12 мес. Кварцевый резонатор 32,768 K с украшением в виде кристаллов, Для внутреннего RTC с калибровкой
Интерфейс JTAG/SWD:Для отладки/программирования
USB1 интерфейс: Режим устройства: связь с компьютером Режим хоста: связь с usb-устройствами (например, usb-флешкой) через кабель-адаптер
USB0 интерфейс, Функция USB OTG
MCU булавки расширитель,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
5Vin, вход питания,Питание основной платы от внешнего источника питания (при работе в режиме USB HOST/OTG Требуется вход питания 5 В)
Конфигурация загрузки VBAT Перемычка выбора Короткий Джемпер для использования системы питания Откройте перемычку для подключения VBAT к внешнему источнику питания, например к аккумулятору
USB кнопка включения джемпер Короткая перемычка: питание от USB1 VBUS (возможно обеспечение питания материнской платы через 5 в pin) Откройте перемычку: питание от материнской платы
USB1 джемпер Короткий Джемпер при использовании USB1 Откройте перемычку для отключения от порта ввода/вывода
USB0 джемпер Короткий Джемпер при использовании USB1 Откройте перемычку для отключения от порта ввода/вывода
Фото
Примечание:
Open4337-C поддерживает программирование через UART bootloader
Open4337-C не интегрирует функцию отладки, требуется отладчик.
JTAG
На рисунке 1 и 2 показаны распиновки заголовка интерфейса JTAG/SWD
Развития ресурсы
Сопутствующее программное обеспечение (KEIL и т. Д.) Примеры в C Схема (PDF) LPC Cortex-M3/M4 development documentations (лист данных и т. Д.)
Вики:Www.waveshare.com/wiki/Open4337-C
Посылка содержание
Вес:0,27 кг
Open4337-C макетная плата x 1 Разъем USB типа A для кабеля mini-B x 1 4-контактный провод х 2 2-контактный провод х 2 Кабель питания USB x 1 CD-диск с программным обеспечением-1 шт.
