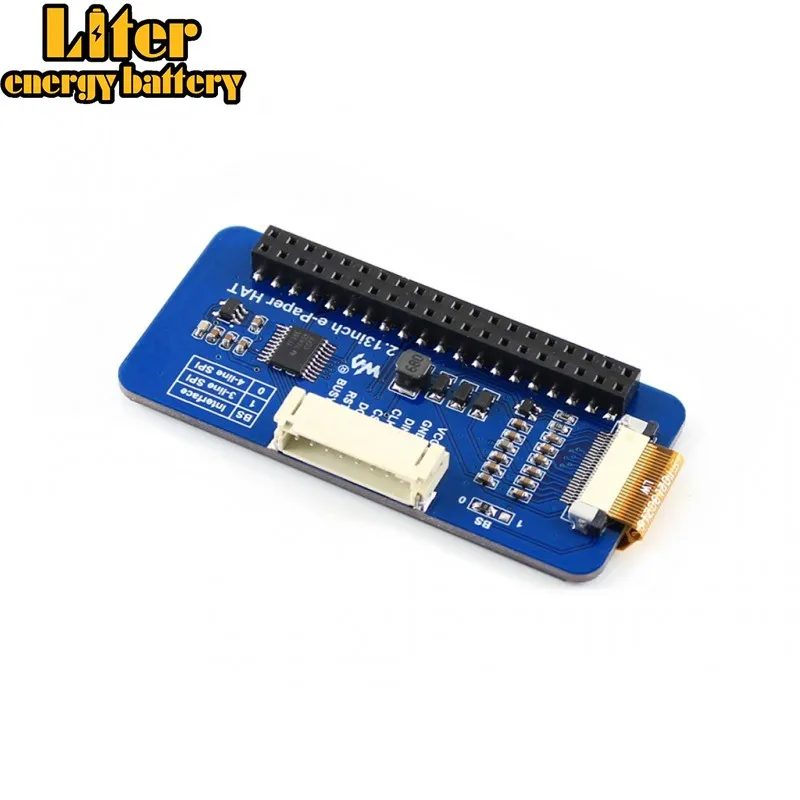

Waveshare2.13 дюймов e-paper HAT(C) 212x104 E-paper для Raspberry Pi2B/3B/Zero W желтый черный белый трехцветный SPI интерфейс

Описание

212x104, 2,13 дюймов E-Ink дисплей шляпа для Raspberry Pi, желтый/черный/белый три цвета, SPI интерфейс

Обзор

Это шапка для E-Ink для Raspberry Pi, 2,13 дюймов, разрешение 212x104, со встроенным контроллером, общающаяся через интерфейс SPI, поддерживает желтый, черный, и белый трехцветный дисплей.

Благодаря таким преимуществам, как ультра низкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для применения, таких как этикетка полки, промышленный инструмент и так далее.

2,13 дюймов e-бумага HAT (C) Особенности

Нет подсветки, сохраняет отображение последнего содержания в течение длительного времени даже при выключении питания Ультра низкое энергопотребление, в основном питание требуется только для освежения Совместим с Raspberry Pi 2B/3B/Zero W Консервированные припои подушечки для SPI интерфейс для подключения с другими Платы контроллеров, такими как Arduino/Nucleo и т. д. Встроенный переводчик напряжения, совместимый с 3,3 V/5 V MCUs Поставляется с разработками и руководством (примеры для Raspberry Pi/Arduino/STM32)

2,13 дюймов электронная бумага шляпа (C) характеристики

Рабочее напряжение: 3,3 В/5 В Интерфейс: 3-модуль дисплея, 4-модуль дисплея Размер изображения: 65 мм × 30,2 мм Размер дисплея: 23,71 мм × 48,55 мм Шаг точки: 0,229 × 0,228 Разрешение: 212 × 104 Цвет дисплея: желтый, черный, белый Серый уровень: 2 Время полного обновления: 15 s Мощность обновления: 26,4 МВт (typ.) Мощность в режиме ожидания: <0,017 МВт Угол обзора:> 170 °

Интерфейс

Символ	Описание продукта:
VCC	3,3 В/5 В
GND	Заземления
NC	NC
DIN	SPI MOSI pin-код
CLK	SPI SCK pin-код
CS	Выбор чипа SPI, низкий активный
Постоянного тока	Выбор данных/команд (высокий для данных, низкий для команды)
RST	Внешний сброс, низкий активный
BUSY	Выходной сигнал состояния работы, низкий активный
