Описание
Модуль Введение:
На основе originalmax13487 и изоляционных устройств (Изоляция питания, изоляция сигнала) Wigan maders485модульная, Wigan34Signal tors485передача данных, для решения проблем сложного чтения и короткого расстояния передачи сигнала Wigan. Поддержка настройки.
1. Чип преобразования уровня: max13487
2. Цифровой чип изоляции: ADUM3201
3. Изолированный источник питания: Jin ShengyangB0505S/B0305S
4. ESDprotect: общий режим 4000kv, дифференциальный режим 1.5kv
5. Индикатор светильник: Мощность и приемопередатчик индикатор
6. Мощность Напряжение питания: 12 В
7. Защита от перегрузки по току: 250 В 0.12A PPTC
8. Молниеносная защита: 8/20us 10 KAThe разрядная трубка
9. Защита первого уровня: анти-детонатор используется для подавления общего режима и дифференциального режима перенапряжения в цепи, предотвращает помехи от воздействия на следующий уровень цепи через сигнальную линию.
10. Вторичная защита: PPTC, вся цепь подключена из-за защиты молнии трубы, присутствует большой ток, sendpptcнемедленное действие, ограничьте ток всей цепи до допустимого диапазона.
11. Третий уровень защиты: TV, как вторичное ограничение давления, зажим напряжения к задней цепи at7VAbout, send485шина находится в разумном диапазоне напряжения, защищает задний конец.
12. Двойное сопротивление заземления и изоляция емкости.
13. Скорость передачи: может быть изменена в соответствии с требованиями заказчика.
PCBchart

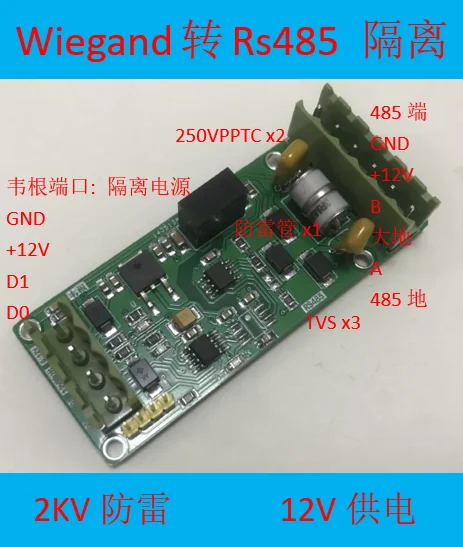

См. Рисунок выше для интерфейса модуля

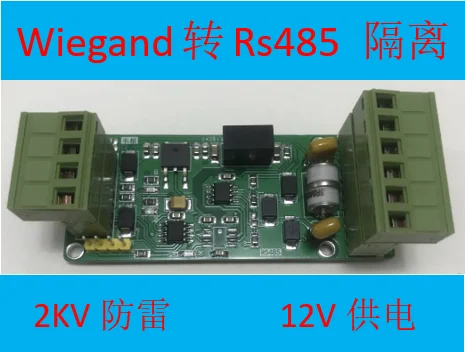

Физическая карта
Применение метод
1. Доступ порта Wigan к оборудованию Wigan.
Устройство получения данных доступа к 2,485 портам.
