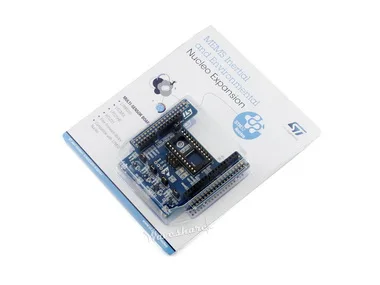

X-NUCLEO-IKS01A1, Motion MEMS и датчик окружающей среды Плата расширения для STM32 макетной платы Nucleo

Описание

Оригинальный STM32 NUCLEO X-NUCLEO-IKS01A1, Motion MEMS и датчик окружающей среды Плата расширения для STM32 Nucleo

Описание продукта:

X-NUCLEO-IKS01A1 является motion MEMS и датчик окружающей среды оценочной платы системы.

Он совместим с Arduino UNO R3 разъем раскладка клавиатуры, и предназначена для вокруг STMicroelectronics LSM6DS0 3-осевой акселерометр + 3-осевым гироскопом, LIS3MDL 3 осный магнетометр, датчик влажности и температуры HTS221 и датчик давления LPS25HB *.

X-NUCLEO-IKS01A1 интерфейсы с микроконтроллером STM32 через Ipin 2; C pin, и можно изменить по умолчанию i2 2; C порт.

Ключ Особенности

LSM6DS0: MEMS 3D акселерометр (± 2/± 4/± 8g) + 3D гироскоп (± 245/± 500/± 2000 dps) LIS3MDL: MEMS 3D магнитометр (± 4/± 8/± 12/16 Гаусс) LPS25HB *: MEMS датчики давления, 260-1260 hPa абсолютный цифровой выходной барометр HTS221: емкостный цифровой относительной влажности и температуры DIL 24-контактный разъем для дополнительных MEMS адаптеры и другими датчиками (УФ-индекс) Бесплатная Комплексная разработка прошивки и пример для всех датчиков, совместимых с прошивкой STM32Cube Совместимость с STM32 Nucleo boards Оснащен разъемом Arduino UNO R3 По ограничению на использование опасных материалов в производстве, отвечающих требованиям

Фото

What's на борту

Блок-схема

Развития ресурсы

Руководство пользователя Схема Код демонстрационной версии Разработка программного обеспечения

Вики:Www.waveshare.com/wiki/X-NUCLEO-IKS01A1

Посылка содержит

X-NUCLEO-IKS01A1 × 1 шт.
