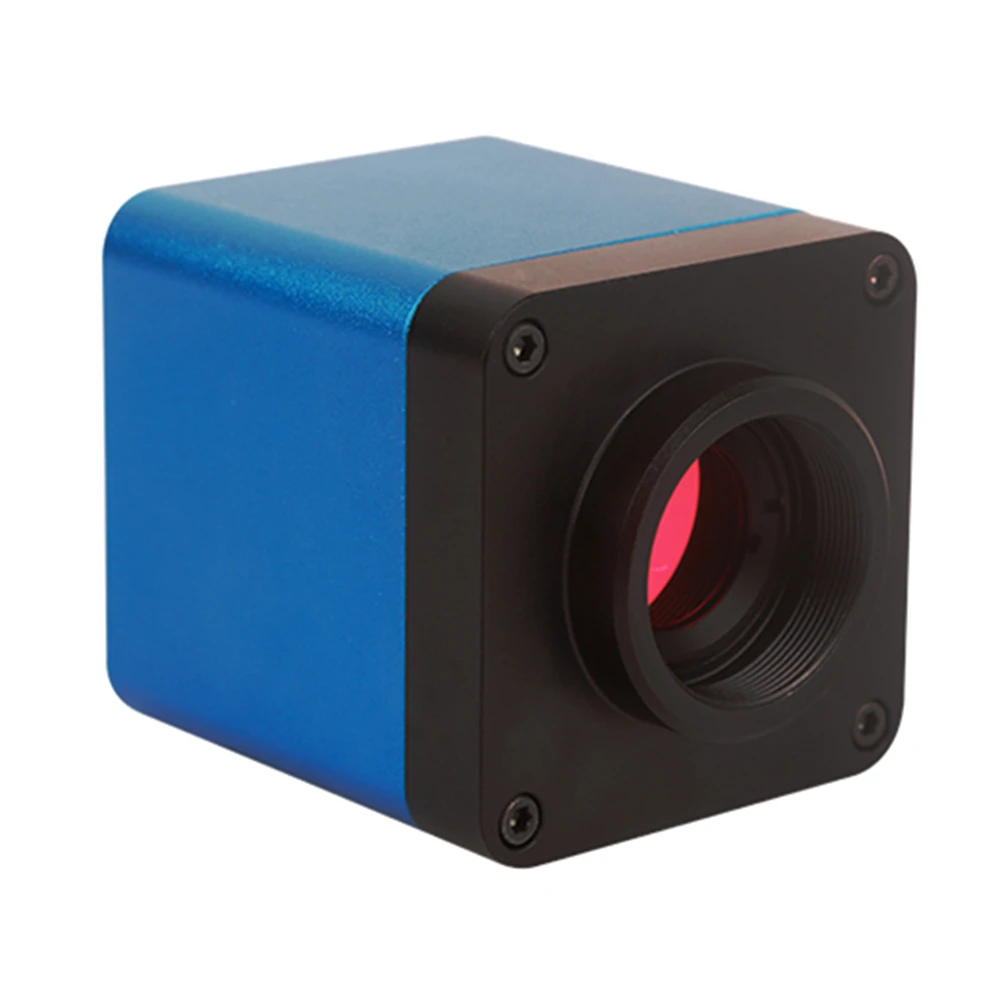

XCAM0720PHB HDMI камера с Aptina cmos-сенсором для дисплея или HDTV

Описание

Основные характеристики

L через стандартный интерфейс HDMI для потоковой передачи видео в displayer или HDTV.

L легкое подключение к другому оборудованию на линии производства с оптическим интерфейсом C-mount.

L высокое разрешение и высокая частота кадров, идеальная цветопередача, высокая интегрированная и компактная, низкая скорость сбоя и стабильная работа.

Разрешение l 1280 × 720 (720 P) соответствует текущему дисплееру высокой четкости на рынке.

L XCAM720PHB/PHC встроенный XCamView на основе платформы Qt. Характеристика камеры может управляться XCamView через мышь. Другая основная обработка и выбор также могут быть реализованы XCamView.

L XCAM0720PHB/PHC может соответствовать различным приложениям и может широко использоваться в промышленном осмотре, образовании и исследовании, материаловом анализе, измерении точности, медицинских анализах и т. д.

XCAM0720PHB HDMI камера с Aptina cmos-сенсором для дисплея или HDTV

Данные

Код заказа	Датчик и размер (мм)		Пикселей (мкм)	G чувствительность Динамический диапазон SNRmax	Кадров в секунду/Разрешение	Биннинга	Экспозиции (MS)
XCAM0720PHB XP0720B	1,2 м/AR0130 (C) 1/3 "(4,8x3,6)		3,75x3,75	6,5 В/люкс-сек 85.3dB 44dB	30 @ 1280x720	1x1	0,2 мс ~ 2000 мс
XCAM0720PHC XP0720C	2 м/IMX222 (C) 1/2. 8 ”(7,6x5,8)		2,8x2,8	510mv с 1/30 s (G чувствительность) 0.15mv с 1/30 s (Темно-сигнала)	30 @ 1280x720 (HDMI) 1920x1080 (Захват)	1x1	0,06 мс ~ 1900 мс
Интерфейс и кнопкой функции
Камера Интерфейс
HDMI		HDMI Выход Порты и разъёмы
USB		Usb-мышь для управления XCamView
DC12V		Мощность Вход слот
SD		Слот для карты SD
Габаритные размеры
Ширина X Глубина X высота		50 мм (1,97 дюйма) x 50 мм (2,4 дюйма) x 61 мм (1,97 дюйма)
Доставка Вес		0,47 кг (0,55 фунтов)
Рабочая Защита окружающей среды
Рабочая температура (по Цельсию)		-10 ~ 50
Температура хранения (по Цельсию)		-20 ~ 60
Рабочая влажность		30-80% RH
Влажность хранения		10 ~ 60% RH
Питание		Адаптер DC 5 В/1A
Дополнительные аксессуары
Объектив		C-Крепление объектива
Кабель		Кабель HDMI
Карты памяти		SD карты
Мышь		USB мышь/USB беспроводная мышь

Аппаратный интерфейс и описание интерфейса XCamView

Световой индикатор XCAM0720PHB/PHC мигает около 15 с после включения питания. Камера загрузит XCamView, а затем система начнет работать. Автоэкспозиция и баланс белого-это состояние по умолчанию.

L HDMI: кабель HDMI, подключенный к HDMI diaplayer;

L USB: usb-мышь;

L DC 12 В: мощность в 12 В/1A;

Светодиодный: светодиодный синий светодиодный индикатор;

L SD: sd-карта;

XCAM0720PHB HDMI камера с Aptina cmos-сенсором для дисплея или HDTV

Графический интерфейс встроенной панели управления камерой XCamView в XCAM720PHB

XCAM0720PHB HDMI камера с Aptina cmos-сенсором для дисплея или HDTV

Панель инструментов XCamView для XCAM0720PHB/PHC

Перемещайте мышь в нижней части дисплеера HDMI, нижняя панель инструментов будет доступна. Функции каждой кнопки панели инструментов описаны следующим образом:

L 1: захват изображения

L 2: цифровой зум

L 3: цифровой зум

L 4: горизонтальный флип

L 5: Вертикальный флип

L 6: Видео Freez/отмена видео замораживание

L 7: дисплей/Скрыть панель управления камерой

L 8: Отображение информации о версии XCamView

Размеры XCAM0720PHB/PHC

Информация о упаковке для XCAM0720PHB/PHC

Стандартный комплектация
A	Подарочная коробка: L: 17,5 см Ш: 17,5 см В: 8,5 см (1 шт., 0,85 кг/коробка)
B	XCAM0720PHB или XCAM0720PHC
C	Адаптер питания: Вход: AC 100 ~ 240 В 50 Гц/60 Гц, Выход: DC 12 В 1A Американский стандарт: Модель: GS12U12-P1I 12 Вт/12 В/1A: UL/CUL/BSMI/CB/FCC EMI Стандартный: EN55022, EN61204-3, EN61000-3-2,-3, FCC часть 152 класса B, BSMI CNS14338 EMS: EN61000-4-2, 3,4, 5,6, EN61204-3, 8,11, класс A стандарт легкой промышленности
	Европейский стандарт: Модель: GS12E12-P1I 12 Вт/12 В/1A; TUV (GS)/CB/CE/ROHS EMI Стандартный: EN55022, EN61204-3, EN61000-3-2,-3, FCC часть 152 класса B, BSMI CNS14338 EMS: EN61000-4-2, 3,4, 5,6, EN61204-3, 8,11, класс A стандарт легкой промышленности
D	Кабель HDMI
E	USB мышь/USB беспроводная мышь
Дополнительный аксессуар
F		Регулируемый объектив адаптер	C-крепление Dia.23.2mm тубус (Пожалуйста, выберите 1 из них для вашего микроскопа)	108001/AMA037 108002/AMA050 108003/AMA075
			C-крепление Dia.31.75mm тубус (Пожалуйста, выберите 1 из них для вашего телескопа)	108008/ATA037 108009/ATA050 108010/ATA075
G		Фиксированный объектив адаптер	C-крепление Dia.23.2mm тубус (Пожалуйста, выберите 1 из них для вашего микроскопа)	108005/FMA037 108006/FMA050 108007/FMA075
			C-крепление Dia.31.75mm тубус (Пожалуйста, выберите 1 из них для вашего телескопа)	108011/FTA037 108012/FTA050 108013/FTA075
		Примечание: для H и I дополнительных товаров, пожалуйста, укажите тип вашей камеры (C-mount, микроскоп камеры или камеры телескопа), инженер ToupTek поможет вам определить правильный микроскоп или адаптер камеры телескопа для вашего применения;
H		30,0 (Dia.23.2mm к кольцу 108015mm)/кольца переходника для трубки окуляра 30mm
Я		30,5 (Dia.23.2mm к кольцу 30,5mm)/кольца переходника для трубки окуляра 108016mm
J		Комплект для калибровки	106011/TS-M1 (X = 0,01 мм/100Div.); 106012/TS-M2 (X, Y = 0,01 мм/100Div.); TS-M7/106013 (X = 0,01 мм/100Div., 0,10 мм/100Div.)
K		Sd-карта (4G или 8G)
