Xilinx линия загрузки DLC9 JTAG HS2 HS3 MT2 цифровой USB загрузчик высокоскоростной выпуск

1. Все Xilinx FPGAs。

2. Xilinx Zynq-7000

3. Xilinx кулраннер™/CoolRunner-II CPLDs

4. Xilinx Платформа Flash ISP конфигурации Пром

5. Выберите третьи вечерние SPI Выпускные

6. Выберите третьи вечерние выпускные вечера BPI

Реальный дисплей:

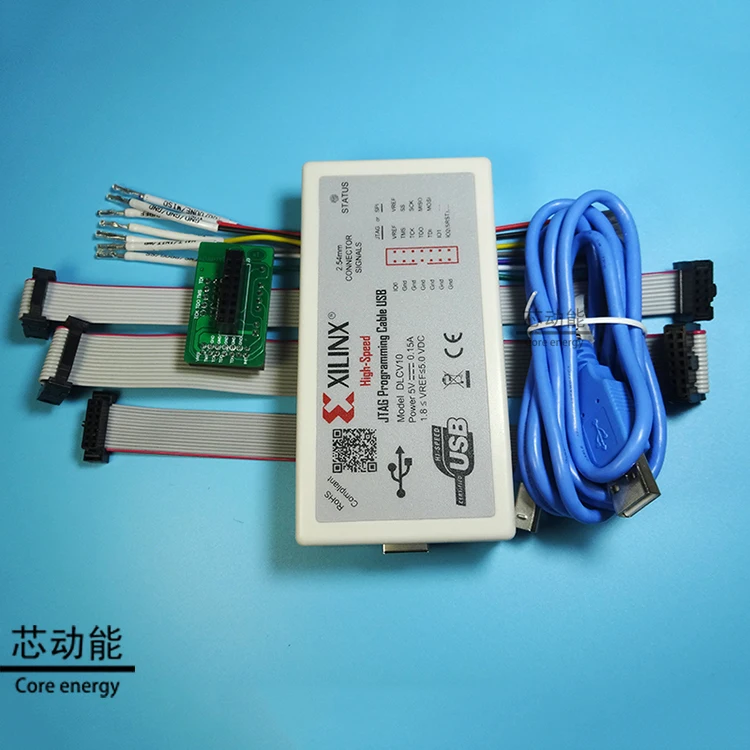

1. JTAGDownload линии

2. Стандартный

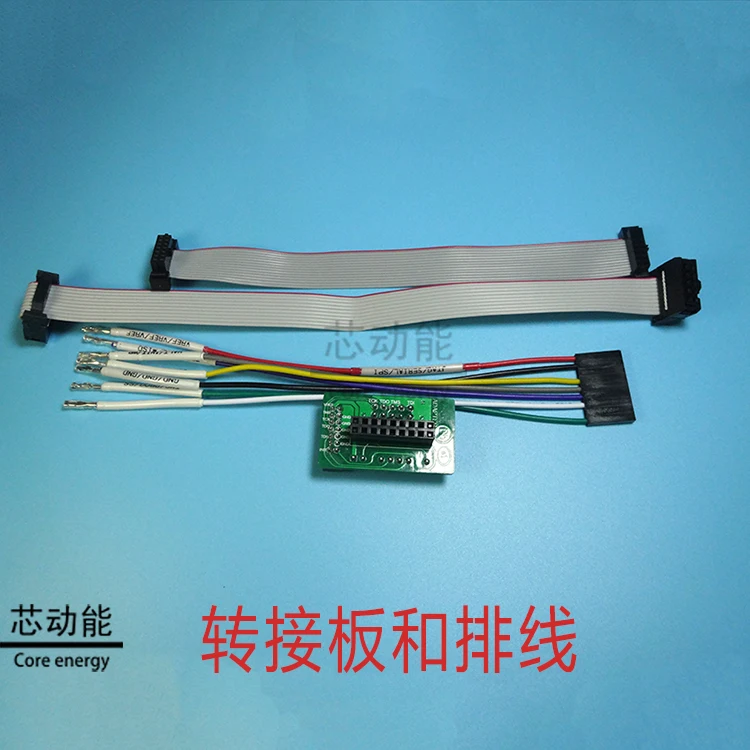

3. Набор адаптеров

4. Костюм

Фактическая Максимальная скорость загрузки определяется по следующим причинам:

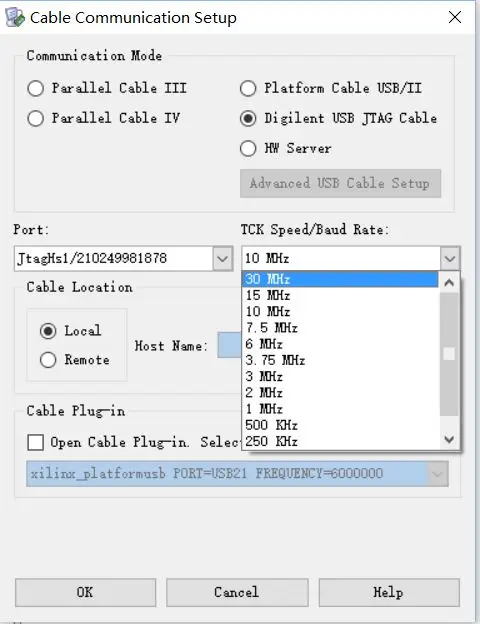

(1)ПроживанияXilinxУстановите требуемую скорость загрузки в по: Стандартная конфигурация программного обеспечения10 МГц; Вы можете попробовать улучшить, когда скорость не применима к оконечному устройству, программное обеспечение должно замедляться.; как показано ниже:

(2)Цельность сигнала по ссылке устройства целевой платы должна поддерживать выбранную скорость;

Скорость измерения эффект:

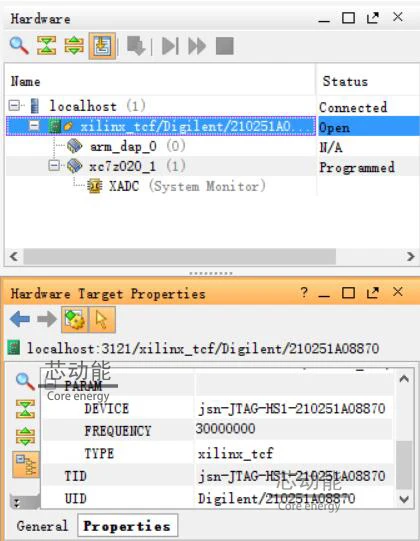

Отдача: 15 МГц

Vivado: 30 МГц

Гид по выбору:

Xilinx JTAG загрузчик и подключение целевой платы:

1. Подключение JTAG 。

2,2. SPI подключения 。

3. Xilinx's Zynq-7000 PS_SRST_B подключение 。

Топология звезды 4,4 и 2 провода.
