XNUCLEO-F103RB упаковка A# STM32F103RBT6 STM32 плата+ щит+ 14 датчиков Совместимость с NUCLEO-F103RB

Описание

XNUCLEO-F103RB упаковка A # STM32F103RBT6 STM32 плата + щит + 14 датчиков Совместимость с Arduino NUCLEO-F103RB

XNUCLEO-F103RB комплект разработчика, поставляется с плата расширения входа/выхода и различными датчиками

Обзор

Этот комплект для разработки включает в себя:

XNUCLEO-F103RB(STM32 макетная плата, поддерживает Arduino, совместим с NUCLEO-F103RB) Плата расширения входа/выхода(Предоставляет интерфейсы для подключения XBee, WiFi-LPT100 и датчиков) Датчики пакет(Газ, цвет, пламя, зал, ИК, УФ, лазер, звук, температура и влажность, наклон, уровень жидкости и т. д.)

XNUCLEO-F103RB Особенности

Совместимость с NUCLEO-F103RB, встроенный Cortex-M3 микроконтроллер STM32F103RBT6 Поддержка подключения Arduino, Простота подключения с различными щитами Arduino и доступ к массивным Arduino ST Morpho заголовки обеспечивают полный доступ ко всем STM32 I/Os, легко для периферийного расширения Поддерживает mbled, быстро строит прототип с помощью mcled SDK и онлайн-инструментов Комплексное бесплатное программное обеспечение HAL library, включая различные примеры программного обеспечения Поставляется с раздельным модулем ST-LINK/V2

Преимущества

Сравнить	XNUCLEO	NUCLEO	Примечания
Arduino Совместимость	UNO, Leonardo	UNO	XNUCLEO может быть настроен перемычкой для совместимости с UNO (по умолчанию) или Leonardo
Arduino ICSP интерфейс	Да	Нет	ICSP требуется некоторыми видами щитов
Usb-связь	Да	Нет	Usb-разъем NUCLEO предназначен только для отладки, не доступен для подключения USB
Разъем USB	Микро USB	Мини USB	Micro USB является передовым стандартом USB
Морфо заголовки mark	Большинство	Нет	Теперь вы можете проверить маркировку PCB вместо таблицы данных
Общие интерфейсы подключены через	Джемперы	0ом резисторы для поверхностного монтажа	Джемперы гораздо проще в использовании, не нужно паять
UART отладки	Доступно во время настройки цепи	Недоступен во время настройки цепи	Функциональный чип NUCLEO integrated ST-LINK/V2 можно смоделировать как последовательный порт, однако, он недоступен во время разрядки в цепи, в то время как XNUCLEO оснащен автономным usb-чипом UART.
8 МГц с украшением в виде кристаллов	Да	Нет	Таймер более точный при использовании внешнего кристалла 8 МГц
32,768 кГц с украшением в виде кристаллов	Да	Нет	Требуется для РТК
USB предохранитель	Да (500mA)	Нет	Интерфейс USB компьютера может быть поврежден без предохранителя
Светодиоды	4	1	Чем больше светодиодов, тем легче контролировать состояние Программы
UART индикатор	Да	Нет	Теперь видимость передачи данных
Вход постоянного тока	Да	Нет	Для вашего удобства
Положение кнопки	Недалеко от края PCB	Близко к Arduino разъем	Кнопка не будет бесконтактной при подключении с защитой Arduino, если она была близка к кромке PCB
ST-LINK	Раздельно	Интегрированный	ST-LINK можно использовать в любом месте
Поставляется с кабелем USB	Да	Нет

Что на XNUCLEO-F103RB

STM32F103RBT6 Core ARM®Большие размеры 32 бит Cortex™-M3 Рабочая частота: 72 МГц Рабочее напряжение: 2,0 V-3,6 V Посылка: LQFP64 Память: 128 КБ флэш-памяти, 20 КБ SRAM Интерфейсы: 2 x SPI, 3 x USART, 2 x 2c, 1 x CAN, 1 x USB AD/DA: 2 x AD (12 бит, 16 каналов) SPX3819M5:3,3 V регулятор напряжения AMS1117-5.0:5,0 V регулятор напряжения CP2102:USB UART конвертер Arduino разъем:Для подключения Arduino щиты ICSP интерфейс:Arduino ICSP USB UART: Для отладки Разъем USBИнтерфейс: USB интерфейс связи SWD интерфейс:Для программирования и отладки Заголовки ST Morpho:Доступ к VCC, GND и всем I/Os, легко для расширения 6-12 V DC вход Кнопка пользователя Кнопка сброса Мощность индикатор Пользовательский светодиодный 500 мА Быстрый Самовосстанавливающийся Предохранитель Серийный порт Rx/Tx индикатор 8 МГц с украшением в виде кристаллов 32,768 кГц с украшением в виде кристаллов ADC/I2C выбор джемпер Короткий A и B: Arduino A4, A5 используется как I2C Короткий B и C: Arduino A4, A5 используется в качестве ADC UART Перемычка выбора MCU текущий тестовая Перемычка:Для малой мощности тесты Мощность Перемычка выбора Короткие 5 V и U5V: питание от подключения USB 5 V и E5V: питание от внешнего источника питания Usb-включения, джемпер Короткий Джемпер для включения Откройте перемычку для отключения Пользователь джемпер на пуговицах Короткий Джемпер для подключения к I/Os, используемому в коде примера Откройте перемычку для подключения к другим разъемы в ассортименте с помощью перемычек Пользовательский светодиодный джемпер Короткий Джемпер для подключения к I/Os, используемому в коде примера Откройте перемычку для подключения к другим разъемы в ассортименте с помощью перемычек

XNUCLEO-F103RB заголовки расширения

XNUCLEO-F103RB Размер

Развития ресурсы

Вики:Www.waveshare.com/wiki/XNUCLEO-F103RB

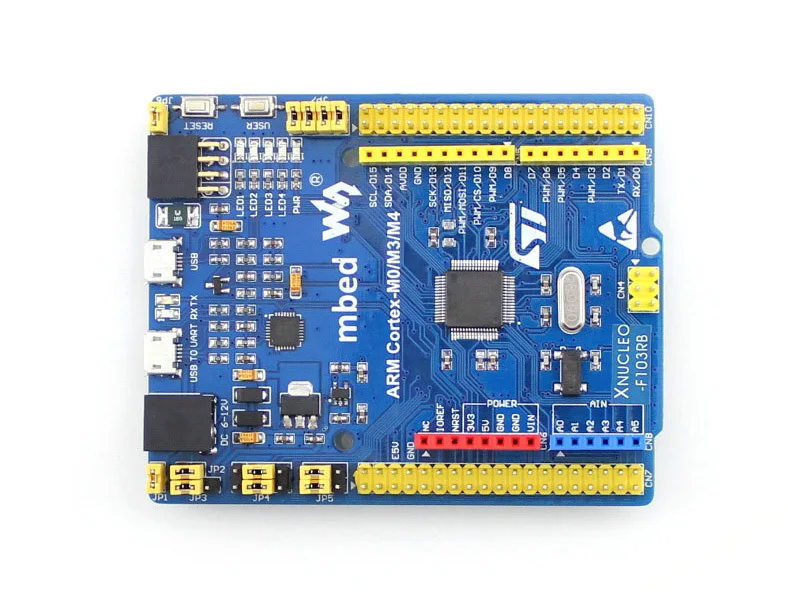

XNUCLEO-F103RB фото

Плата расширения входа/выхода и датчики
